?TLC6C5712-Q1 12通道LED驱动器技术文档总结

在汽车集群和其他安全关键型 LED 驱动器应用中，性能 对多通道 LED 的需求不断增加，以实现 LED 亮度和颜色的一致性 温度。系统级安全考虑需要对各种故障的检测能力 场景，从而增加了系统复杂性。

TLC6C5712-Q1器件是一款12通道恒流灌电流LED驱动器。精度 具有 8 位点校正的输出电流使 TLC6C5712-Q1 器件成为以下目标的完美解决方案 正确的 LED 亮度和色温变化。高级保护和诊断 每个组件都提高了系统级的稳健性，并简化了以安全为导向的设计。六个 PWM 输入，带 可编程映射支持不同的 LED 调光配置，并提供高调光 率。16位串行外设接口（具有诊断功能的SPI支持在 菊花链并简化系统级设计。
*附件：tlc6c5712-q1.pdf

特性

• 符合汽车应用标准
• 符合 AEC-Q100 标准
  • 器件温度等级 1：–40°C 至 125°C
    环境工作温度范围
  • 设备 HBM ESD 分类等级 H3A
  • 设备 CDM ESD 分类级别 C4B
• 12 个功率 DMOS 晶体管输出通道
  • 最大恒定电流高达 75 mA，
    可通过外部电阻进行编程
  • 最大输出电压高达 7 V
  • 最大压差电压：
    • 每通道 50 mA 时为 0.75 V
    • 每通道 75 mA 时为 1.2 V
• 出色的输出恒流精度：
  • 通道间差异：< ±3%（最大值）
  • 设备间差异：< ±3%（最大）
  • 每个
    通道的 8 位、256 步线性点校正
• 灵活的外部 PWM 调光支持
  • 6 个带频率监控的 PWM 输入
  • 通过SPI实现可编程通道映射功能
• 保护和诊断
  • 相邻引脚短路检测
  • 开路负载、GND 短路、短路 LED，
    激活和停用
    状态检测
  • 热预警和关机
  • 开漏误差蒸馏
  • LED弱电源诊断
  • 基准电阻开路或短路检测
    和保护
  • 用于内容保护的SPI寄存器锁
  • SPI 完整性诊断的强制错误
• 小型、热效率高的 28 引脚 HTSSOP
  PowerPAD? 封装

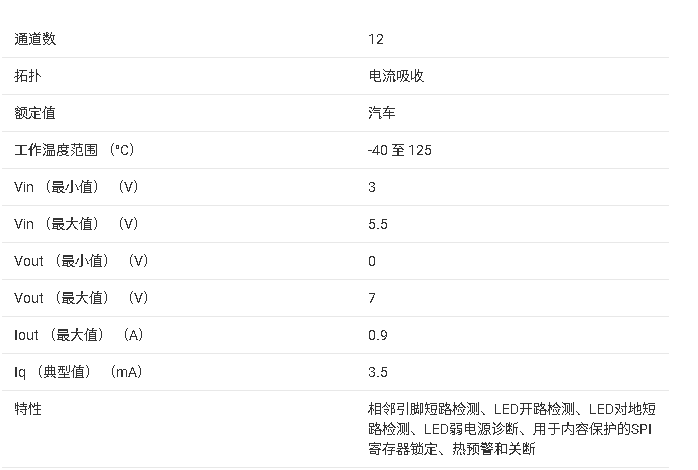

  参数

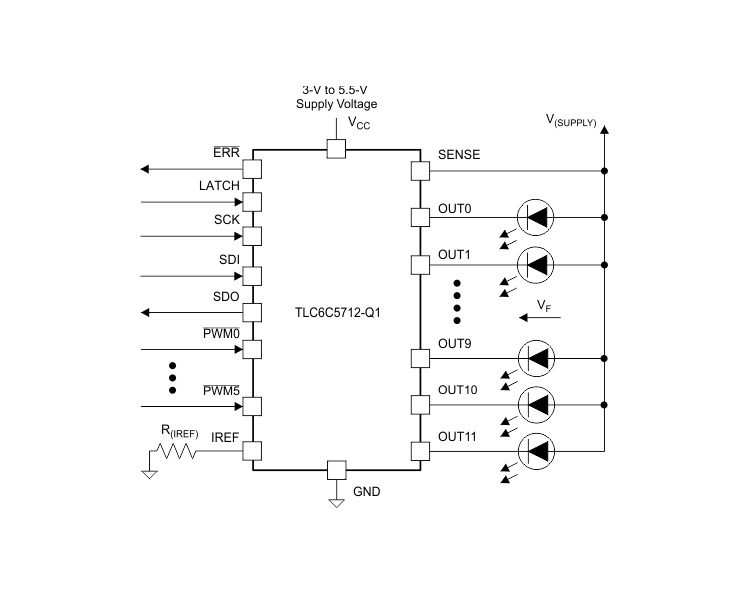

  方框图


?1. 产品概述?
TLC6C5712-Q1是一款专为汽车应用设计的12通道恒流灌电流LED驱动器，具有全面的诊断功能和8位点校正能力。关键特性包括：

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度）。
• ?高精度输出?：通道间差异<±3%，支持256级线性点校正。
• ?灵活控制?：6路PWM输入可编程映射至任意输出通道，支持高调光比。

?2. 核心功能?

• ?输出能力?：
  • 每通道最大电流75mA（通过外部电阻可调），输出电压最高7V。
  • 低压差设计（0.75V@50mA，1.2V@75mA）。
• ?诊断保护?：
  • 相邻引脚短路、LED开路/短路接地检测（激活/关闭状态均支持）。
  • 热预警告/关断、弱电源监测、参考电阻开短路保护。
• ?通信接口?：16位SPI支持多设备级联，集成错误反馈（开漏ERR引脚）。

?3. 典型应用?

• 汽车仪表盘指示灯、面板背光、档位PRNDL指示器。
• 条形图LED、序列转向灯等安全关键场景。

?4. 封装与电气特性?

• ?封装?：28引脚HTSSOP PowerPAD?（4.4mm×9.7mm），优化散热。
• ?电源范围?：3V至5.5V，支持3.3V/5V系统。
• ?时序参数?：SPI时钟频率最高10MHz，PWM响应延迟0.2μs（典型值）。

?5. 关键设计要点?

• ?参考电阻计算?：R(IREF) = V(IREF)/I(OUT_max) × K(OUT)（例：20mA输出需30.7kΩ）。
• ?点校正公式?：输出电流 = 最大电流 × (点校正值+1)/256。
• ?热管理?：建议PCB布局最大化铜覆盖，增加散热过孔。

?6. 扩展支持?

• 支持多设备级联，通道并联可扩展输出电流（需避免奇偶通道混用）。
• 提供寄存器锁定功能，防止配置误改。

文档还包含完整的寄存器映射表（如PWM映射、故障状态寄存器）、典型应用电路及布局指南，适用于需要高可靠性和诊断能力的汽车LED驱动设计。
