?TLC6C5724-Q1 汽车级24通道RGB LED驱动器技术文档总结

在指示灯和 LCD 局部调光背光方面，汽车应用也存在。对于这些应用，越来越多的人认为需要多通道恒流LED驱动器。要求是获得与 LED 相同的强度和色温。为了系统级安全，LED 驱动器必须能够感应故障。

TLC6C5724-Q1 器件是一款汽车 24 通道恒流 RGB LED 驱动器，可对 LED 进行测试。TLC6C5724-Q1器件提供由外部电阻设置的最大50 mA输出电流。该器件具有 7 位点校正，每个输出有两个范围。该器件还具有用于每个颜色组输出的 8 位强度控制。12位、10位或8位灰度控制可调整每个输出的强度。该器件具有检测系统故障的电路，包括 LED 故障、相邻引脚短路故障、基准电阻故障等。压摆率控制有 2 个位置进行调整，以最大限度地降低系统噪声。输出电平从一个 LED 组到另一个 LED 组的变化之间有一个间隔。这个间隔有助于减少启动电流。SDI 和 SDO 引脚允许多个设备串联连接，以便通过一个串行接口进行控制。
*附件：tlc6c5724-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 器件温度等级 1：–40°C 至 125°C，T一个
• 24 个恒流吸收输出通道
  • 50mA 最大输出电流
  • 8V 最大输出电压
  • 3 个输出组：OUTRn、OUTGn、OUTBn
• 输出电流调整
  • 每个通道的 7 位点校正
  • 每组的 8 位强度控制
• 集成PWM灰度发生器
  • 每个单独通道的 PWM 调光
  • 可调全局灰度模式：12位、10位、8位
• 保护和诊断
  • LED开路检测、LED短路检测、输出GND短路检测
  • 相邻引脚短路检测
  • 预热警告、热关断
  • IREF 电阻开路和短路检测和保护
  • 用于 GCLK 错误检测和寄存器错误检查的否定位切换LOD_LSD
  • LOD_LSD电路自检
• 可编程输出压摆率
• 输出通道组延迟
• 串行数据接口

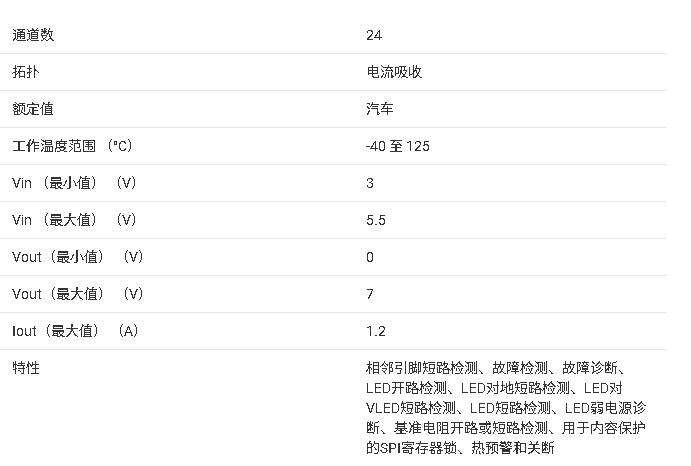

参数

方框图

?1. 产品概述?
TLC6C5724-Q1是德州仪器（TI）推出的符合AEC-Q100标准的汽车级24通道恒流RGB LED驱动芯片，专为汽车仪表盘、局部调光显示、环境照明等应用设计。其核心特性包括：

• ?通道配置?：24路恒流灌电流输出，分3组（R/G/B），每组8通道，最大输出电流50mA，电压8V。
• ?电流调节?：支持7位点校正（DC）和8位亮度控制（BC），DC分高低两档（0-66.7%或33.3%-100% I(OUT)max）。
• ?PWM调光?：集成12/10/8位可编程灰度控制，支持自动重复模式（AUTO_REPEAT）和时序复位（TIMING_RESET）。

?2. 诊断与保护功能?

• ?LED故障检测?：开路（LOD）、短路（LSD）及对地短路（OSD）检测，阈值可配置（如LOD阈值0.3V或0.5V）。
• ? 引脚间短路检测（APS） ?：支持自检命令，检测相邻引脚短路并记录结果至24位APS寄存器。
• ?热管理?：预 thermal警告（PTW，125°C触发）和热关断（TSD，150°C触发）。
• ?IREF电阻监测?：开/短路保护，故障时默认输出10mA电流。

?3. 关键接口与控制?

• ?串行通信?：通过SDI/SCK/LATCH三线接口配置寄存器（288位公共移位寄存器），支持级联多设备。
• ?特殊命令?：包含全局复位（A5Ch）、错误清除（A53h）、LOD_LSD自检（535h）等8种命令。
• ?输出控制?：BLANK引脚用于全局启停，GCLK提供PWM时钟，支持组间延时（50ns步进）降低浪涌电流。

?4. 电气特性?

• ?工作条件?：VCC 3-5.5V，LED电源≤8V，环境温度-40°C至125°C。
• ?通道精度?：同组通道间电流偏差±4%，器件间偏差±7%。
• ?时序参数?：SCK时钟频率≤4MHz，PWM响应时间80-400ns（取决于斜率控制位SLEW_RATE）。

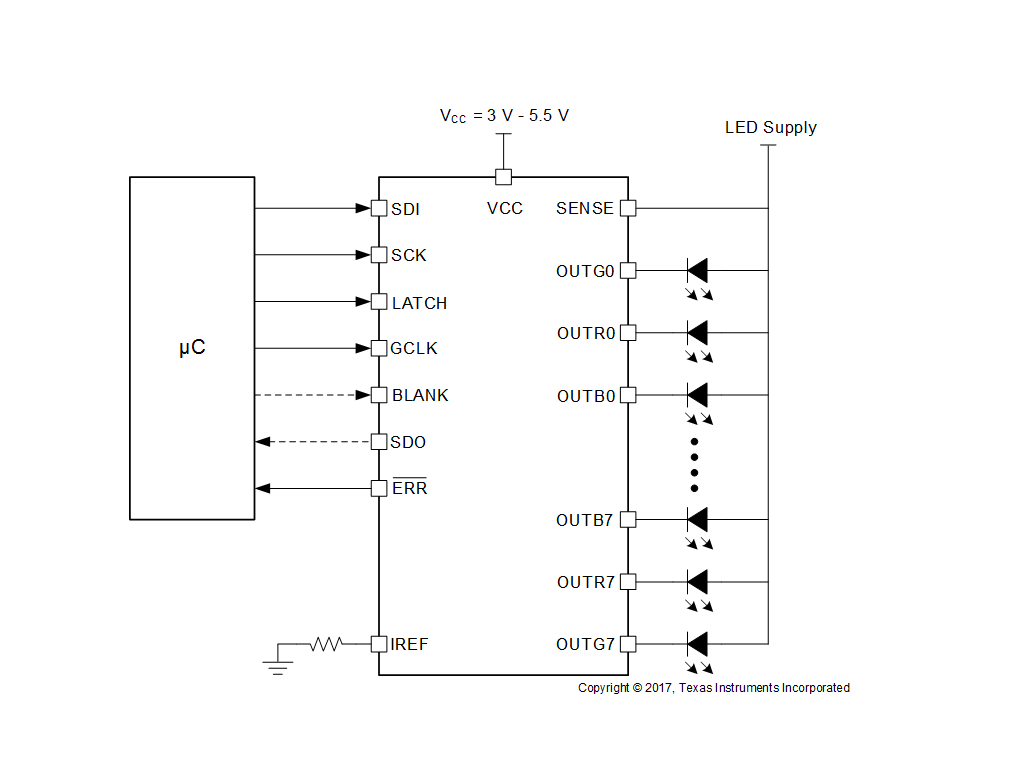

?5. 应用场景?
典型应用包括汽车仪表背光、中控台显示、换挡指示等需高可靠性LED驱动的场景，支持多芯片级联实现分区调光（如128区需6片TLC6C5724-Q1）。

?6. 封装与布局?

• ?封装?：38引脚HTSSOP（带散热焊盘），尺寸6.2×12.5mm。
• ?布局建议?：VCC和SENSE引脚就近放置去耦电容，IREF电阻需紧邻芯片以降低噪声。
