?TLC59731 3通道8位PWM LED驱动器总结

这 TLC59731器件是一款易于使用的 3 通道、50 mA 灌电流 LED 驱动器。单线， 600kbps 串行接口 （EasySet） 提供了一种最大限度地降低布线成本的解决方案。LED 驱动器 提供 8 位脉宽调制 （PWM） 分辨率和简单的伽马校正功能。这 显示重复率在 3.1 kHz（典型值）下实现，集成 6 MHz 灰度 （GS） 时钟 振荡器。该驱动程序还提供无限级联功能。

输出灌电流可由串联到OUTn端子的每个外部电阻器设置。TLC59731有一个内部并联稳压器，该稳压器 可用于更高VCC电源电压应用。
*附件：tlc59731.pdf

特性

• 三个灌电流通道
• 当前能力：
  • 每通道 50 mA
• 使用 PWM 进行灰度 （GS） 控制：
  • 8 位（256 步），具有简单的伽马
    校正功能
• 单线接口 （EasySet?）
• 电源 （VCC） 电压范围：
  • 无内部分流稳压器模式：
    3 V 至 5.5 V
  • 内部分流稳压器模式：3 V 至 6 V
• OUT 端子最大电压：高达 21 V
• 集成分流稳压器
• 数据传输最大速率：
  • 每秒比特数 （bps）：600 kbps
• 内部GS时钟振荡器：6 MHz（典型值）
• 显示重复率：3.1 kHz（典型值）
• 输出延迟开关，防止浪涌电流
• 无限设备级联
• 工作温度：–40°C 至 85°C

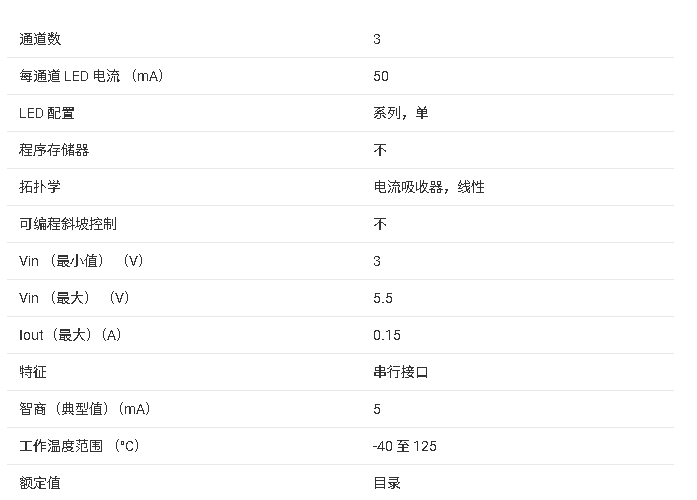

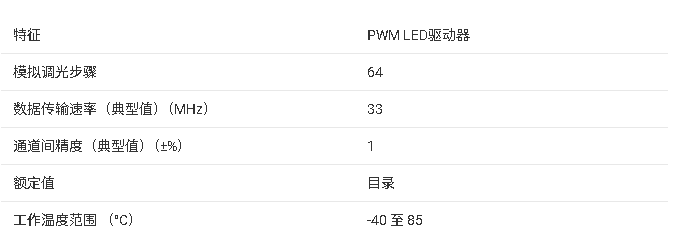

参数

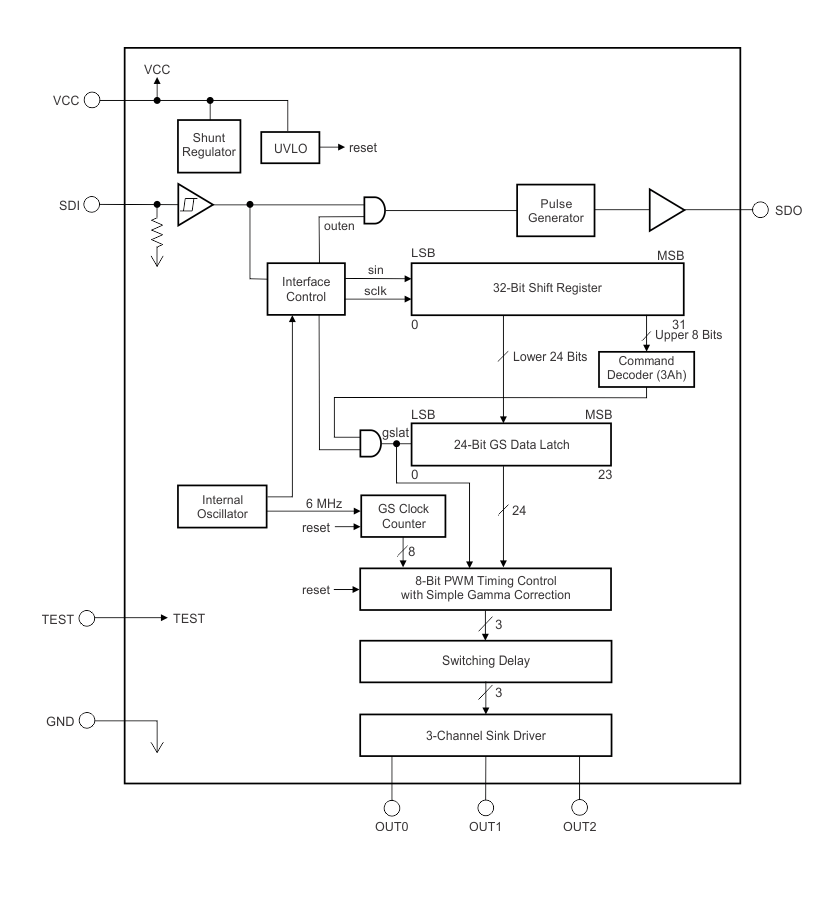

方框图

?1. 产品概述?
TLC59731是德州仪器（TI）推出的3通道恒流灌电流LED驱动芯片，具有单线接口（EasySet?），专为RGB LED集群灯设计。其主要特点包括：

• ?通道特性?：3路独立输出，每通道最大灌电流50mA，支持8位（256级）PWM调光及简易伽马校正。
• ?接口与通信?：单线串行接口（600kbps），支持无限级联，无需外部时钟信号（内置6MHz振荡器）。
• ?电源管理?：工作电压范围3V-5.5V（无内部稳压模式）或3V-6V（带内部稳压模式），输出端耐压高达21V。

?2. 关键功能?

• ?灰度控制?：通过PWM实现256级亮度调节，内置简单伽马校正功能。
• ?电流设置?：每通道电流通过外部电阻调节。
• ?稳压模式?：可选内部稳压器，支持更高输入电压（需外接电阻RVCCRVCC?）。

?3. 应用场景?

• RGB LED集群灯显示
• 多级联LED控制系统（如装饰照明、显示屏背光）。

?4. 封装与参数?

• ?封装?：8引脚SOIC（4.9mm × 3.91mm）。
• ?工作温度?：-40°C至85°C。
• ?保护功能?：集成ESD保护（HBM 8kV，CDM 2kV），输出延迟切换防止浪涌电流。

?5. 设计要点?

• ?布局建议?：缩短LED阴极到OUTn的走线，VCC旁路电容需靠近引脚。
• ?注意事项?：连接器设计时，GND引脚应长于其他引脚以确保优先接触。

?6. 数据通信?

• ?数据格式?：32位数据包（8位命令+24位灰度数据），命令码固定为3Ah。
• ?时序控制?：需严格遵循tCYCLE测量、数据写入、EOS（结束序列）和GSLAT（数据锁存）时序。
