TLC5916 8位恒流LED灌电流驱动器技术手册

TLC591x 恒流 LED 灌电流驱动器设计用于单独工作或 级 联。由于每个输出都是独立控制的，因此可以通过以下方式对它们进行编程为打开或关闭 用户。高 LED 电压 （VLED） 允许每个输出使用单个 LED 或多个 LED 单串上的 LED。通过提供恒流的独立控制输出， LED 可以并联组合，在单个串上产生更高的电流。恒定下沉 所有通道的电流都通过单个外部电阻器设置。这允许不同的 LED 驱动程序在同一应用程序中吸收各种电流，这提供了可选的实现 多色 LED。独立输出的另一个优点是能够保持未使用的状态 通道浮动。TLC591x LED 驱动器的灵活性非常适合以下应用： （但不限于）：7段显示器、滚动单色显示器、游戏机、白色 商品、视频广告牌和视频面板。
*附件：tlc5916.pdf

特性

• 8个恒流输出通道
• 输出电流通过单个外部电阻器调节
• 恒定输出电流范围：每通道 3 mA 至 120 mA
• 恒定输出电流对负载电压变化不变
• 开路负载、短路负载和过温检测
• 256步可编程全局电流增益
• 出色的输出电流精度：
  • 通道之间：< ±3%（最大）
  • IC 之间：< ±6%（最大值）
• 输出电流的快速响应
• 30 MHz 时钟频率
• 施密特触发输入
• 3.3V 或 5V 电源电压
• 最大 LED 电压 20V
• 用于过热保护的热关断
• 应用
  • 一般 LED 照明应用
  • LED显示系统
  • LED标牌
  • 汽车LED照明
  • 白色家电
  • 游戏机/娱乐

参数

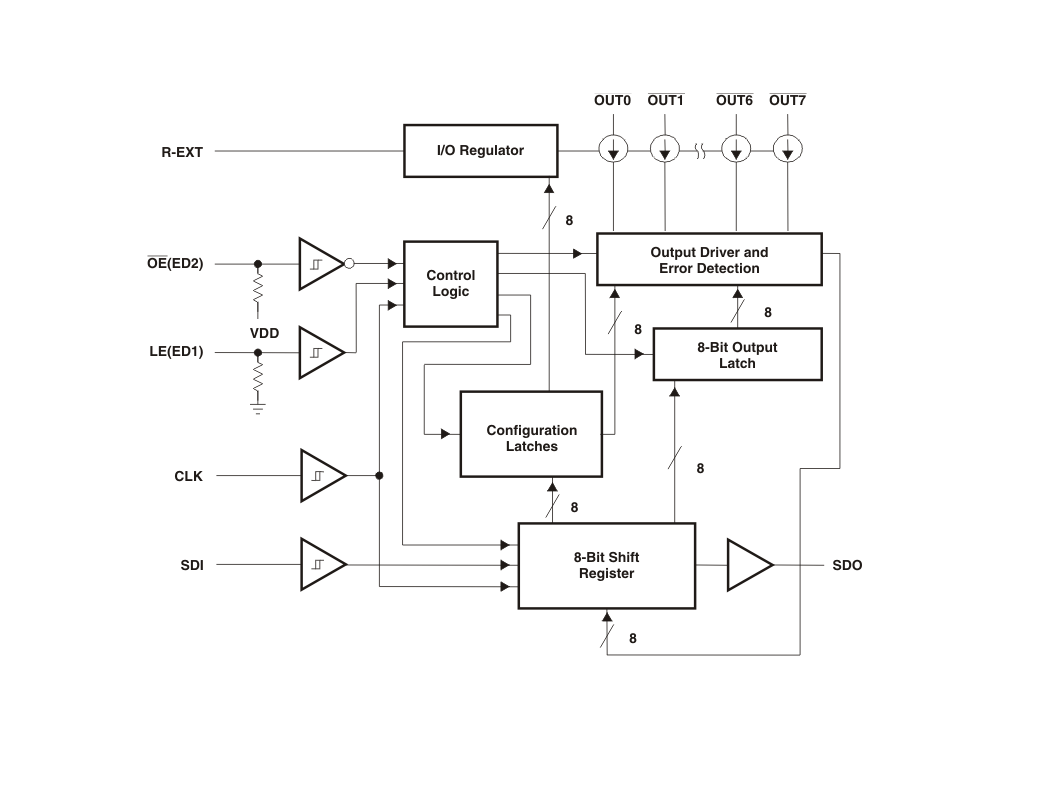

方框图

?1. 产品概述?
TLC5916和TLC5917是德州仪器（TI）推出的8通道恒流LED驱动芯片，专为LED显示和照明应用设计。两款器件均支持独立通道控制，可通过单一外部电阻调节输出电流（3mA至120mA/通道），并提供开载、短路及过温检测功能。TLC5917额外支持短路到VLED的检测。

?2. 关键特性?

• ?电流控制?：
  • 通过外部电阻（Rext）全局调节输出电流，精度达±3%（通道间）和±6%（芯片间）。
  • 256步可编程全局电流增益（CG），支持动态调整（1/12至127/128范围）。
• ?保护功能?：
  • 开载、短路（TLC5917支持短路到VLED）、过温检测及热关断保护。
  • 过温阈值约170°C，带滞回重启机制。
• ?性能参数?：
  • 工作电压：3V至5.5V，LED端口耐压20V。
  • 时钟频率：最高30MHz，支持级联操作。

?3. 应用场景?

• LED显示屏、标牌、7段数码管。
• 汽车照明、家电（白色家电）、游戏机及娱乐设备。

?4. 功能模式?

• ?正常模式?：串行数据输入控制LED开关，通过LE(ED1)锁存数据，OE(ED2)使能输出。
• ?特殊模式?：
  • ?错误检测?：读取开载/短路/过温状态（需OE(ED2)低电平触发）。
  • ?电流增益调节?：通过8位配置码（CM/HC/CC[0:5]）动态调整输出电流。

?5. 封装与型号差异?

• ?封装选项?：SOIC-16、PDIP-16、TSSOP-16。
• ?TLC5917独有功能?：支持输出端对VLED短路的检测。

?6. 设计注意事项?

• ?热管理?：需计算结温（如示例中1.5V压降下8通道全开时PD_CS=0.24W）。
• ?布局建议?：加宽阴极走线以支持120mA电流，信号线可多层布线。

?7. 典型应用电路?

• ?单芯片应用?：通过Rext设置默认电流（如720Ω对应26mA）。
• ?级联应用?：多芯片串联时，SDO连接下一级SDI，统一CLK/LE/OE控制。

?文档还包含详细电气特性、时序图、封装尺寸及订购信息，适用于高性能LED驱动设计。
