LM3404 42V 1.0A 恒流降压 LED 驱动器技术手册

LM3404 和 LM3404HV 器件是单片开关稳压器，旨在提供 恒定电流到大功率 LED。汽车、工业和一般照明的理想选择 应用中，这些器件包含一个高侧 N 沟道 MOSFET 开关，电流限制为 1.5 A （典型值） 用于降压 （Buck） 稳压器。滞后控制准时和 外部电阻器允许转换器输出电压根据需要进行调整，以提供恒定的 电流到不同数量和类型的串联和串并联连接的 LED 阵列。一些 特点是：使用脉宽调制 （PWM） 进行 LED 调光、LED 断开保护、 低功耗关断和热关断。
*附件：lm3404.pdf

特性

• 集成 1-A MOSFET
• V在范围 6 V 至 42 V （LM3404）
• V在范围：6 V 至 75 V （LM3404HV）
• 1.2A 输出电流过热
• 逐周期电流限制
• 无需控制环路补偿
• 独立PWM调光和低功耗
  关断
• 支持全陶瓷输出电容和
  无电容输出
• 热关断保护
• SOIC-8 封装、SO PowerPAD-8? 封装

参数

方框图

?1. 产品概述?

• ?型号?：LM3404（6-42V输入）和LM3404HV（6-75V输入）是德州仪器（TI）推出的单片开关稳压器，专为驱动大功率LED设计。
• ?核心功能?：提供1A恒定输出电流，支持PWM调光、热关断保护，无需控制环路补偿。
• ?封装?：SOIC-8和SO PowerPAD?-8两种封装。

?2. 关键特性?

• ?输入范围?：LM3404（6-42V），LM3404HV（6-75V）
• ?输出电流?：1.2A（过温保护阈值）
• ?控制架构?：基于滞环控制的固定导通时间（COT）拓扑
• ?保护功能?：
  • 逐周期电流限制（1.5A典型值）
  • 热关断（165°C触发，25°C迟滞）
  • 输出开路/过压保护（CS引脚300mV阈值）

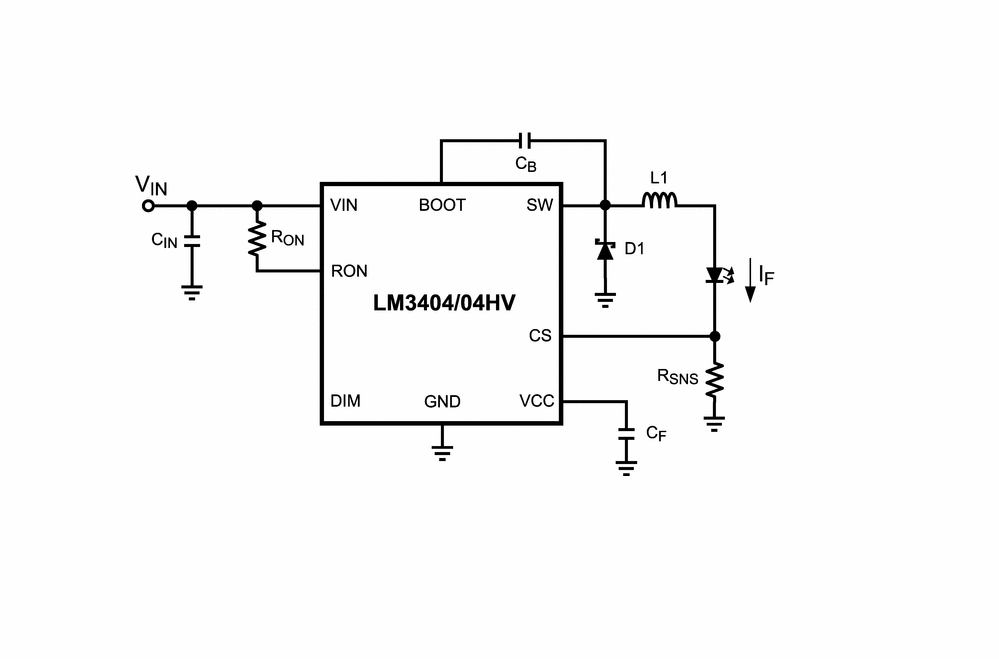

?3. 典型应用?

• ?场景?：汽车照明、工业照明、通用照明
• ?设计要点?：
  • ?电感选择?：需满足连续导通模式（CCM），典型值47-330μH
  • ?输出电容?：可选用陶瓷电容（如1μF/X7R）降低纹波
  • ?二极管?：建议40-60V Schottky二极管（如CMSH2-40）

?4. 设计案例?

• ?案例1?（24V输入驱动4颗LED）：
  • 开关频率398kHz，电感47μH
  • 效率88%，峰值温度上升49°C
• ?案例2?（48V输入驱动10颗LED）：
  • 开关频率223kHz，电感330μH
  • 效率96%，支持±10%电流精度

?5. 布局建议?

• ?优先路径?：缩短开关节点（SW）与电感的走线
• ?接地策略?：区分功率地（脉冲电流）与信号地（CS引脚）
• ?热管理?：PowerPAD封装需通过过孔连接底层散热

?6. 关键参数公式?

• 导通时间：tON = 1.34×10??? × RON / VIN
• 开关频率：fSW = VO / (1.34×10??? × RON)
• LED电流：IF = 0.2/RSNS - (VO×tSNS)/L + ΔiL/2
