TPS92513HV 65V 1.5A 模拟电流可调降压 LED 驱动器技术手册

TPS92513/HV 是集成 MOSFET 的 1.5A 降压（降压）电流稳压器 驱动大电流 LED。这些 LED 驱动器提供 42 V 和 60 V （HV） 输入范围 在用户选择的固定频率下运行，具有峰值电流模式控制，并提供出色的 线路和负载调节。
*附件：tps92513hv.pdf

TPS92513/HV LED 驱动器具有用于模拟和脉宽调制的独立输入 （PWM） 调光，实现不折不扣的亮度控制，实现大于 10：1 的对比度 和分别大于 100：1。PWM输入与低压逻辑标准兼容 轻松连接到各种微控制器。模拟 LED 电流设定点为 使用带有外部 0 V 至 1.8 V 信号的 IADJ 输入，可在 0 V 至 300 mV 之间调节。

对于使用两个或多个 TPS92513/HV LED 驱动器的多串应用，内部 振荡器可由外部时钟过驱动，确保所有转换器在 共频，从而降低了拍频的可能性并简化了系统 EMI 滤波。具有迟滞的可调输入欠压锁定 （UVLO） 提供了灵活性 根据电源电压条件设置启动/停止电压。

TPS92513 包括逐周期过流保护和热关断 保护。它采用 10 引脚 HVSSOP PowerPAD? 封装。

特性

• 集成220mΩ高侧MOSFET
• 4.5V 至 42V 输入电压范围
  （TPS92513HV为 4.5 V 至 60 V）
• 0 V至300 mV可调基准电压源
• ±5% LED 电流精度
• 100 kHz 至 2 MHz 开关频率范围
• 专用PWM调光输入
• 可调欠压锁定
• 过流保护
• 过温保护
• MSOP-10封装，带PowerPAD?

参数

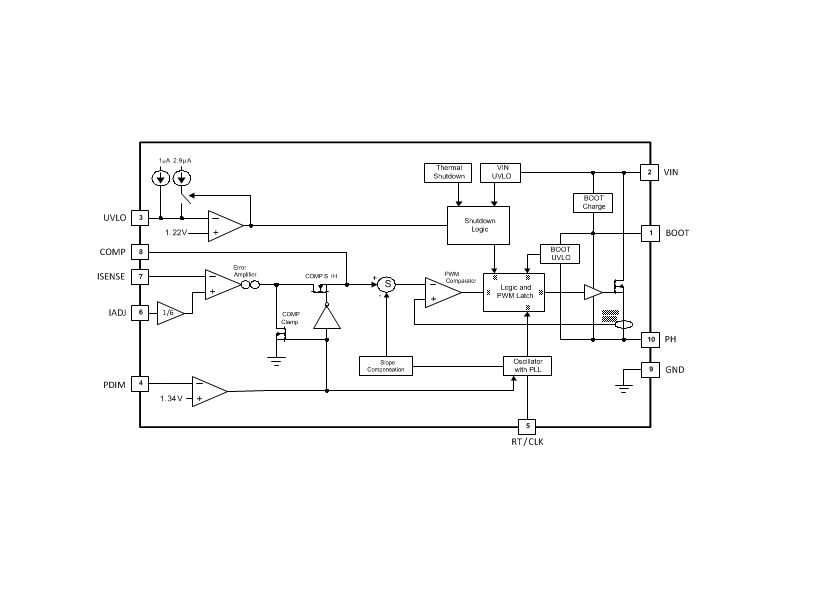

方框图

?1. 产品概述?

• 型号：TPS92513（42V输入）/TPS92513HV（60V输入）
• 类型：1.5A降压型LED恒流驱动器
• 封装：10引脚HVSSOP PowerPAD?（5.0mm×3.0mm）

?2. 关键特性?

• 输入电压范围：4.5-42V（TPS92513）/4.5-60V（TPS92513HV）
• 集成220mΩ高边MOSFET
• 0-300mV模拟调光基准电压
• ±5% LED电流精度
• 100kHz-2MHz可调开关频率
• 专用PWM调光接口（支持>100:1对比度）
• 过流/过热保护

?3. 典型应用?

• 路灯/应急照明
• 商业/工业照明
• 零售/交通照明
• 电器背光

?4. 功能模块?

• 可调UVLO（带滞回）
• 模拟调光（IADJ引脚）
• PWM调光（PDIM引脚）
• 外部时钟同步（RT/CLK引脚）
• 峰值电流模式控制

?5. 设计要点?

• 电感选择：推荐33μH（示例设计）
• 输入电容：≥2μF/每安培输出电流
• 输出电容：需考虑LED动态阻抗
• 散热设计：需计算总功耗（MOSFET损耗+静态损耗+交流损耗）

?6. 保护机制?

• 逐周期过流保护（6A限流）
• 热关断（165°C触发，20°C滞回）
• BOOT-UVLO保护（2V阈值）

文档包含完整的电气特性参数、典型应用电路、布局指南及热性能数据，适用于高亮度LED驱动设计。
