TPS92513 42V 1.5A 模拟电流可调降压 LED 驱动器技术手册

TPS92513/HV 是集成 MOSFET 的 1.5A 降压（降压）电流稳压器 驱动大电流 LED。这些 LED 驱动器提供 42 V 和 60 V （HV） 输入范围 在用户选择的固定频率下运行，具有峰值电流模式控制，并提供出色的 线路和负载调节。

TPS92513/HV LED 驱动器具有用于模拟和脉宽调制的独立输入 （PWM） 调光，实现不折不扣的亮度控制，实现大于 10：1 的对比度 和分别大于 100：1。PWM输入与低压逻辑标准兼容 轻松连接到各种微控制器。模拟 LED 电流设定点为 使用带有外部 0 V 至 1.8 V 信号的 IADJ 输入，可在 0 V 至 300 mV 之间调节。
*附件：tps92513.pdf

对于使用两个或多个 TPS92513/HV LED 驱动器的多串应用，内部 振荡器可由外部时钟过驱动，确保所有转换器在 共频，从而降低了拍频的可能性并简化了系统 EMI 滤波。具有迟滞的可调输入欠压锁定 （UVLO） 提供了灵活性 根据电源电压条件设置启动/停止电压。

TPS92513 包括逐周期过流保护和热关断 保护。它采用 10 引脚 HVSSOP PowerPAD? 封装。

特性

• 集成220mΩ高侧MOSFET
• 4.5V 至 42V 输入电压范围
  （TPS92513HV为 4.5 V 至 60 V）
• 0 V至300 mV可调基准电压源
• ±5% LED 电流精度
• 100 kHz 至 2 MHz 开关频率范围
• 专用PWM调光输入
• 可调欠压锁定
• 过流保护
• 过温保护
• MSOP-10封装，带PowerPAD?

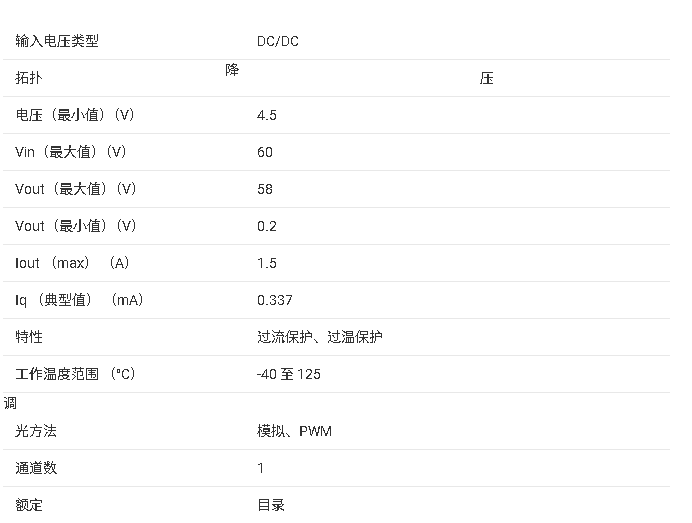

参数

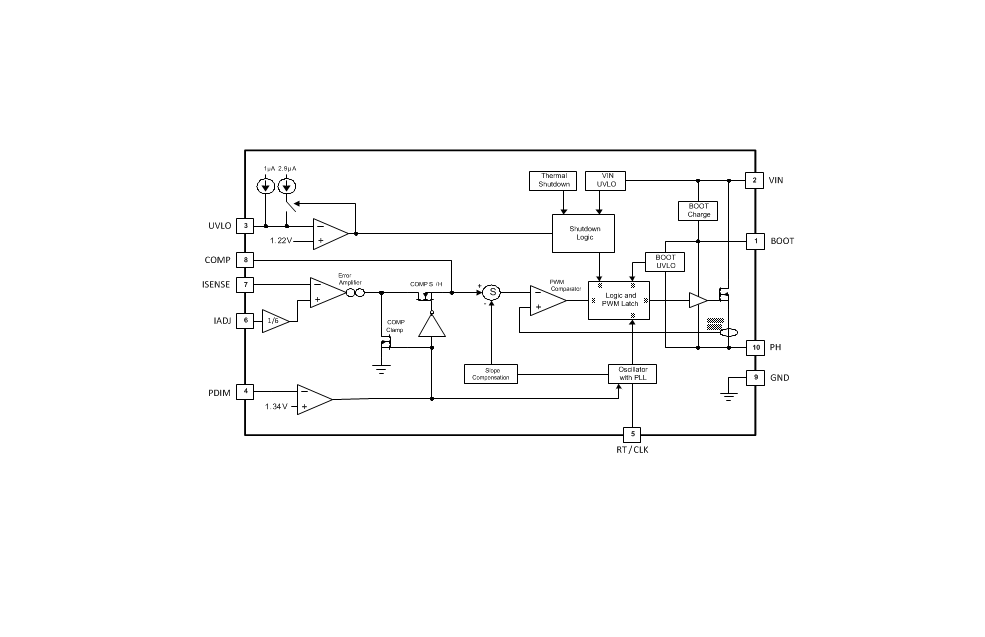

方框图

?1. 核心特性?

• ?集成MOSFET?：220mΩ高边MOSFET，支持4.5V至42V（标准版）/60V（HV版）输入电压范围。
• ?精准电流调节?：通过IADJ引脚实现0V至300mV模拟调光，LED电流精度±5%。
• ?灵活调光控制?：支持PWM调光（对比度>100:1）与模拟调光（对比度>10:1），兼容低电压逻辑接口。
• ?保护功能?：过流保护、过热保护（165°C关断）、可调欠压锁定（UVLO）。
• ?高频工作?：开关频率100kHz至2MHz可编程，支持外部时钟同步。

?2. 应用场景?

• 街道照明、应急照明、商业/工业照明
• 零售照明、电器指示灯、交通照明
• 灯条、通道字母标识等

?3. 关键功能描述?

• ?电流调节?：通过IADJ引脚电压（0-1.8V）分压控制ISENSE引脚电压（VIADJ/6），实现LED电流设定。
• ?调光模式?：
  • ?PWM调光?：通过PDIM引脚输入PWM信号（100Hz-1kHz），快速响应且无色彩偏移。
  • ?模拟调光?：线性调节IADJ电压，适合连续亮度调整。
• ?频率同步?：RT/CLK引脚支持外部电阻设置频率或外部时钟同步（300kHz-2MHz），减少多芯片系统的EMI问题。

?4. 封装与热性能?

• ?封装?：10引脚HVSSOP PowerPAD?（5.0mm×3.0mm），底部散热焊盘需连接至PCB地平面。
• ?热阻?：结至环境热阻66.7°C/W（标准版），需合理布局散热。

?5. 设计要点?

• ?电感选择?：需确保峰值电流不超过饱和电流，推荐纹波电流>75mA以维持稳定性。
• ?输入/输出电容?：
  • 输入电容每1A输出电流需≥2μF（如10μF陶瓷电容）。
  • 输出电容需抑制LED纹波电流，计算公式参考动态电阻（RLED）与目标纹波值。
• ?二极管选型?：建议60V以上肖特基二极管，如SS3H6，以降低开关损耗。

?6. 典型应用电路?

• 输入12V-48V，输出3颗LED串联（9.7V+0.3V），1.5A恒流驱动。
• 关键元件：33μH电感、0.2Ω电流检测电阻、4.7μF输出电容。

?7. 布局建议?

• 缩短PH引脚走线以减少辐射噪声。
• ISENSE节点需远离噪声源，补偿元件（如0.1μF CCOMP）靠近COMP引脚。
• 散热焊盘通过多过孔连接至底层地平面。
