?LM27966 白光LED驱动器技术文档总结

LM27966是一款高度集成的基于电荷泵的显示LED驱动器。该器件最多可并联驱动 6 个 LED，总输出电流为 180mA。稳压内部电流源为所有 LED 提供出色的电流和亮度匹配。

LED 驱动器电流源分为两个独立控制组。主组可配置 4 或 5 个 LED，可用于为主手机显示屏提供背光。提供了一个额外的独立控制的 LED 驱动器，用于驱动指示灯或其他通用 LED 功能。LM27966有一个 I^2^C 兼容接口，允许用户独立控制每组 LED 的亮度。
*附件：lm27966.pdf

该器件通过以3/2增益或通过模式运行电荷泵，在不使用电感器的情况下提供出色的效率。根据LED正向电压选择适当的增益来维持电流调节，以便在输入电压范围内实现效率最大化。

该LM27966采用小型 24 引脚无引线引线框架 WQFN-24 封装。

特性

• 91% 峰值 LED 驱动效率
• 无需电感器
• 0.3% 电流匹配
• 驱动 6 个 LED，每个 LED 电流高达 30mA
• 180mA 总驱动器电流
• 我^2^C 兼容亮度控制接口
• 自适应 1×- 3/2× 电荷泵
• 电阻可编程电流设置
• 外部芯片RESET引脚（RESET)
• 扩展锂离子输入：2.7V至5.5V
• 小型薄型行业标准无引脚封装，WQFN 24：（4mm x 4mm x 0.8mm）

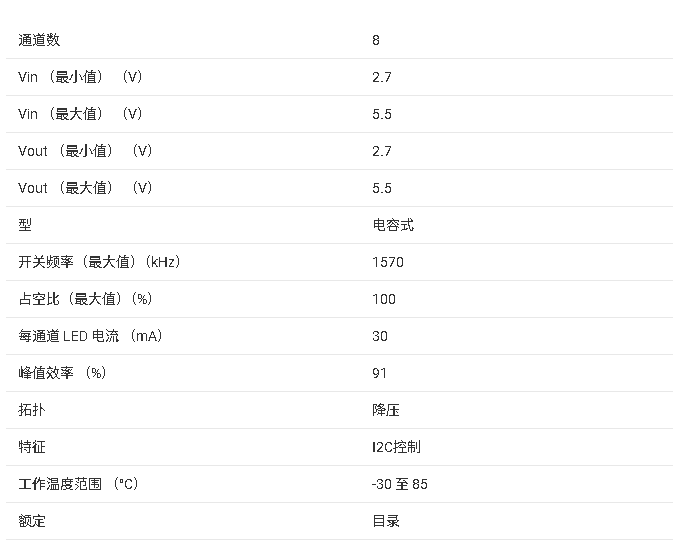

参数

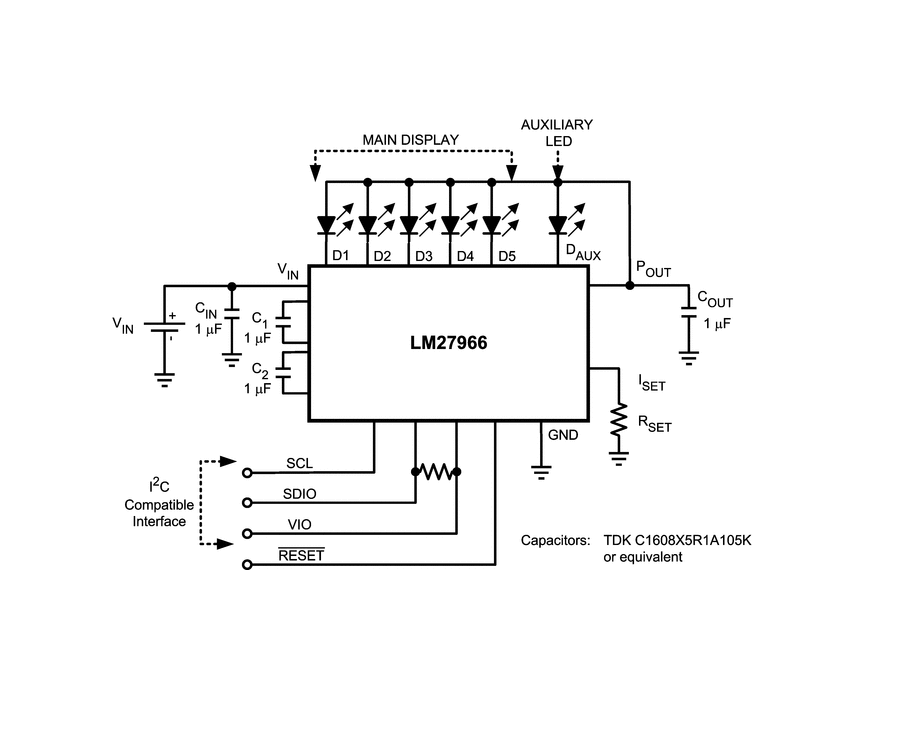

方框图

?1. 产品概述?
LM27966是德州仪器（TI）推出的高效电荷泵型白光LED驱动芯片，专为移动设备背光设计，具有以下核心特性：

• ?驱动能力?：支持6路并联LED，单路最大30mA，总输出电流180mA。
• ?高效架构?：采用自适应1×/1.5×电荷泵技术，峰值效率达91%，无需电感。
• ?精准控制?：I?C兼容接口实现独立亮度调节，主显示组支持32级PWM调光，辅助LED支持4级模拟调光。
• ?封装?：4mm×4mm WQFN-24超薄封装，适合空间受限应用。

?2. 关键功能?

• ?电流匹配?：0.3%的LED电流匹配精度，确保亮度均匀性。
• ?动态增益切换?：根据LED正向电压自动切换电荷泵增益（1×或1.5×），优化能效。
• ?硬件复位?：RESET引脚支持硬件关断，寄存器恢复默认值。
• ?热保护?：内置170°C过温关断功能，165°C恢复。

?3. 典型应用?

• ?主显示背光?：驱动4-5颗LED，支持PWM调光。
• ?辅助指示灯?：独立控制单颗LED，适用于状态指示。
• ?电容选择?：推荐1μF低ESR陶瓷电容（X7R/X5R材质），电压等级≥6.3V。

?4. 设计要点?

• ?电流设置?：通过外部电阻RSET编程，公式为 IDx = 200 × (1.25V / RSET)。
• ?布局建议?：PCB需优化热焊盘设计（2.6mm×2.5mm），建议添加散热过孔。
• ?功率限制?：最大结温100°C，需计算功耗 PDISS = (增益×VIN×ILED) - (VLED×ILED)。

?5. 电气参数?

• ?输入电压?：2.7V–5.5V（锂离子电池兼容）。
• ?LED电压范围?：2.0V–4.0V。
• ?开关频率?：1.27MHz（典型值），PWM频率20kHz。

?适用场景?：手机/PDA背光、便携设备指示灯等需高效紧凑LED驱动的设计。
