?LM27965双显示白光LED驱动器技术文档总结

该LM27965是一款高度集成的基于电荷泵的双屏LED驱动器。该器件最多可并联驱动 9 个 LED，总输出电流为 180mA。稳压内部电流吸收器可在所有 LED 中提供出色的电流和亮度匹配。

LED 驱动器电流吸收器分为三个独立控制组。主组可以配置有 4 或 5 个 LED，用于背光更大的主显示器，第二组可以配置 2 或 3 个 LED，用于背照较小的辅助显示器。提供了一个额外的独立控制的 LED 驱动器，用于驱动指示灯或通用 LED。LM27965有一个 I^2^C 兼容接口，允许用户独立控制每组 LED 的亮度。
*附件：lm27965.pdf

该器件通过以3/2增益或通过模式运行电荷泵，在不使用电感器的情况下提供出色的效率。根据LED正向电压选择用于维持电流调节的适当增益，以便在输入电压范围内实现效率最大化。

该LM27965采用小型 24 引脚 WQFN-24 封装。

特性

• 91% 峰值 LED 驱动效率
• 无需电感器
• 0.3% 电流匹配
• 驱动 LED，每个 LED 的电流高达 30mA
• 180mA 总驱动电流
• 我^2^C 兼容亮度控制接口
• 自适应 1× - 3/2× 电荷泵
• 电阻可编程电流设置
• 外部芯片复位引脚
• 扩展锂离子输入：2.7V至5.5V
• 小型薄型行业标准无引脚封装，WQFN 24：（4mm x 4mm x 0.8mm）
• 25毫米^2^解决方案总尺寸
• 二 I^2^C 兼容芯片地址选项：0x36 用于LM27965SQ，0x38用于 LM27965SQ-M

参数

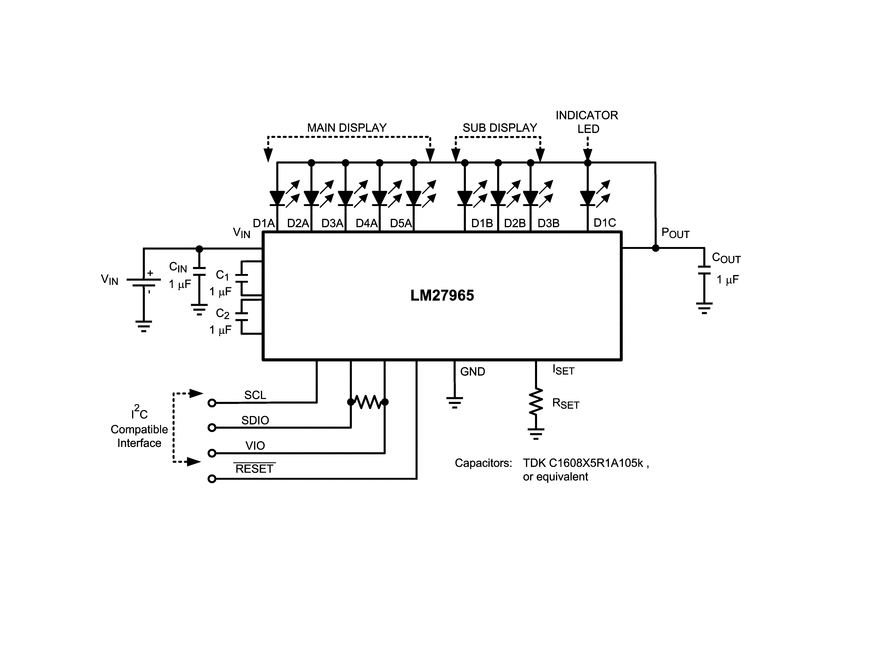

方框图

?1. 产品概述?
LM27965是德州仪器（TI）推出的高效电荷泵型双显示白光LED驱动芯片，专为移动设备显示屏背光设计，具有以下核心特性：

• ?高效率?：峰值驱动效率达91%，支持无电感设计。
• ?精准控制?：0.3%的电流匹配精度，单LED驱动电流最高30mA，总输出电流180mA。
• ?灵活配置?：支持I?C兼容接口的亮度调节，可独立控制3组LED（主屏、副屏、指示灯）。
• ?自适应电荷泵?：1×/1.5×模式自动切换，优化输入电压范围（2.7V-5.5V）。
• ?小型封装?：4mm×4mm WQFN-24封装，整体解决方案面积仅25mm?。

?2. 关键功能?

• ?分组驱动?：
  • ?BankA?：4/5路LED（主屏），?BankB?：2/3路LED（副屏），?BankC?：1路LED（指示灯）。
  • 每组支持独立PWM调光（BankA/B：32级；BankC：4级模拟调光）。
• ?电流设置?：通过外部电阻RSET编程，公式为 IDxx = 200 × (1.25V / RSET) 。
• ?电压监测?：实时检测LED正向压降，动态切换电荷泵增益以提升效率。

?3. 典型应用?

• 手机/PDA显示屏背光
• 通用LED照明
• 多屏设备（如折叠屏手机的副屏驱动）

?4. 设计要点?

• ?热管理?：最大结温100°C，内置170°C过热保护。
• ?电容选择?：推荐1μF低ESR陶瓷电容（X7R/X5R材质）。
• ?布局建议?：PCB需优化散热焊盘设计，确保良好导热。

?5. 电气特性?

• 工作温度：-30°C至+85°C
• 开关频率：1.27MHz（典型值）
• 输出阻抗：2.75Ω（1.5×模式）

?6. 文档结构?

• 包含引脚定义、典型电路、性能曲线、寄存器配置及I?C协议详解。
• 提供绝对最大额定值、热阻参数及封装尺寸图。

该文档为硬件工程师提供了完整的驱动设计指南，涵盖从选型到布板的全流程技术细节。
