?LM3519 高频升压白光LED驱动器技术文档总结

LM3519 以恒流驱动多达 4 个白光 LED，为手持设备提供 LCD 背光。LED 电流内部设置为 20mA。串联连接允许 LED 电流相同，以实现均匀的亮度，并最大限度地减少 LED 的走线数量。亮度控制是通过在使能时施加频率高达 30kHz 的 PWM 信号来实现的。

LM3519 采用专有的 PFM 调节架构，开关频率在 2MHz 至 8MHz 之间，可最大限度地减少电感器尺寸。
*附件：lm3519.pdf

过压保护电路和高频工作允许使用低成本的小输出电容器。在关断期间，输出与输入断开连接，以避免漏电流路径通过 LED 接地。

LM3519 采用微型 6 引脚 SOT-23 封装。

特性

• 驱动 2 至 4 个 LED，电流为20mA
• 高达 30kHz 的 PWM 调光控制能力

• 80% 峰值效率

• 高达 8MHz 的开关频率
• 小型外部元件：1μH - 3.3μH（典型值2.2μH）电感器和1μF输出电容
• 真正的关断隔离
• 过压保护
• 宽输入电压范围：2.7V至5.5V
• 小尺寸 SOT-23 封装

参数

方框图

?1. 产品概述?
LM3519是德州仪器（TI）推出的高频升压型白光LED驱动芯片，专为便携设备LCD背光设计。核心特性包括：

• ?驱动能力?：支持2-4颗串联LED，恒定电流20mA（±10%精度）
• ?高效控制?：采用专利PFM架构，开关频率2-8MHz，峰值效率>80%
• ?宽电压输入?：2.7V-5.5V，适应电池供电场景
• ?微型封装?：6引脚SOT-23（3mm×1.75mm）

?2. 关键功能?

• ?PWM调光?：支持高达30kHz的PWM信号控制亮度（推荐17-30kHz避免可见闪烁）
• ?真关断隔离?：关闭时切断输入-输出路径，消除LED漏电流
• ?过压保护?：18V阈值保护，允许使用小体积输出电容（最低0.47?F）
• ?热保护?：结温范围-40°C至+125°C

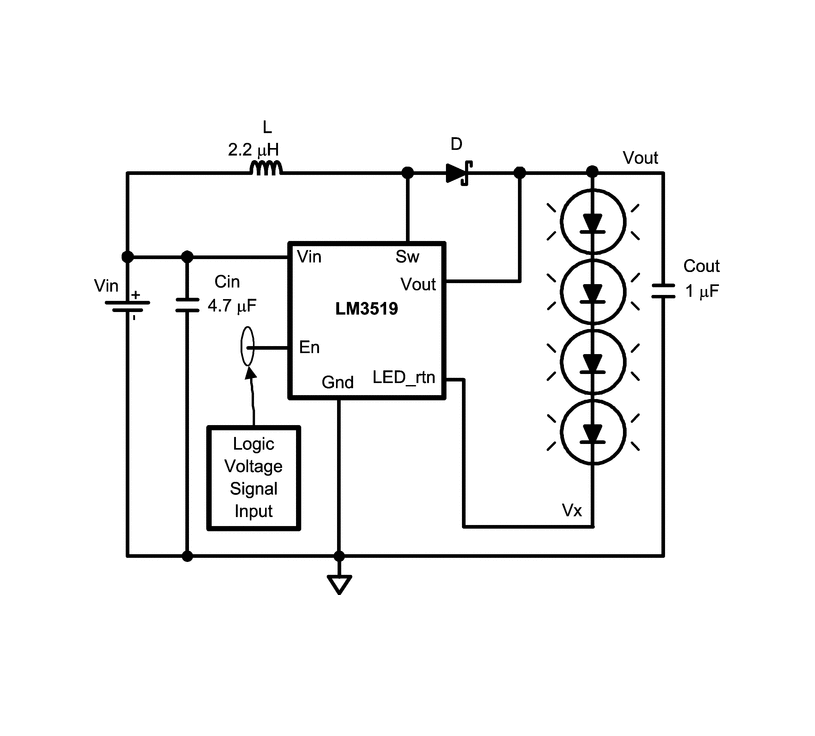

?3. 典型应用电路?

• ?外围元件?：1-3.3?H电感（推荐2.2?H）、1?F陶瓷输出电容、肖特基二极管（如SS14）
• ?拓扑结构?：升压转换器，通过LED_rtn引脚实现电流检测闭环控制

?4. 性能特性?

• ?电流精度?：全温度范围内±10%（4LED配置）
• ?开关频率?：随电感值变化（1?H时4-8MHz，3.3?H时2-4MHz）
• ?保护机制?：750mA开关电流限制，ESD防护（HBM 2kV）

?5. 设计注意事项?

• ?布局建议?：输入电容需靠近芯片，电感/二极管走线短而宽以降低EMI
• ?元件选型?：推荐低ESR陶瓷电容（如TDK C2012X5R1A475M）及饱和电流>1.5A的电感（如Coilcraft DO3314系列）
• ?2LED驱动限制?：需使用≥2.2?H电感以保证电流稳定性
