RISC-V ACPI 二三事

熟悉 x86 电脑的朋友估计对 ACPI 这个名词不会陌生，在如今的计算机市场上，ACPI广泛应用于笔记本电脑、台式机、工作站以及服务器等产品上。新兴的 RISC-V 架构要进入桌面/服务器领域，不可避免地会与 ACPI 打上交道。

什么是 ACPI？

ACPI 全称是 Advanced Configuration and Power Interface（高级配置与电源接口），它是一套开放标准，可供操作系统用于发现和配置硬件、自动配置即插即用和热插拔设备、进行电源管理以及状态监控等[1]。

ACPI 的初版规范由英特尔（Intel）、微软（Microsoft）和东芝（Toshiba）共同制定，在 1996 年 12 月发布。随后越来越多的公司加入到 ACPI 规范的改进中。2013 年 10 月，ACPI 规范转交由 UEFI 论坛维护，一直至今。最新的 ACPI 规范已经演变到了 6.6 版本，在 2025 年 5 月发布。

在 ACPI 之前，计算机的电源管理几乎完全交由底层的 BIOS 固件来控制，这大大限制了操作系统在能耗控制上的功能。ACPI 的出现，取代了 APM（Advanced Power Management）、MPS（MultiProcessor Specification）、Legacy PnP（Plug and Play BIOS）等规范，让操作系统在电源管理和硬件配置上获得了更多的自主权，从而实现了OSPM（Operating System-directed configuration and Power Management，操作系统导向的配置和电源管理）系统。

ACPI 框架

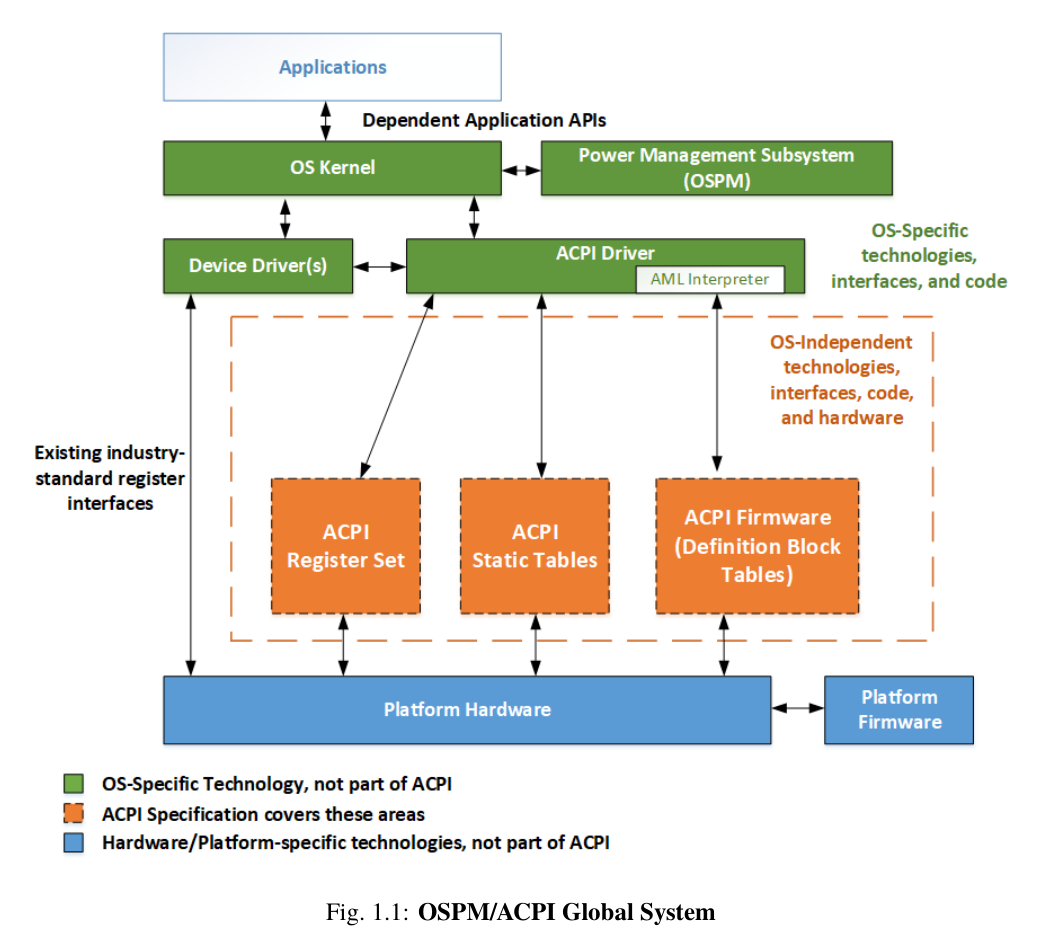

一个使用 ACPI 的系统的完整框图如下：

取自 ACPI specification v6.6[2]

▲

橙色部分是 ACPI 规范所覆盖的内容，因此 ACPI 定义的是一种软件和硬件组件的接口规范：

硬件上：

ACPI Register Set：在硬件上实现的 ACPI 寄存器组，为 x86 架构特有。ARM 和 RISC-V 通常用的是 hardware-reduced ACPI，可无需在硬件上实现这些寄存器。

软件上，定义了多个 ACPI 表（Table），这些表整体可分为两种类型：

Static Tables：又称为Data Tables，由裸数据组成，ACPI Driver 可直接读取表中的内容。

Definition Block Tables：由AML（ACPI Machine Language）字节码（byte code）组成，它的内容要经AML Interpreter（解释器）解释后才能被 ACPI Driver 读取到。

▲

绿色部分是操作系统中的相关组件，其中：

ACPI Driver：操作系统用于对接 ACPI 的驱动，AML Interpreter 也是属于其中的一部分。其中有一个比较出名的开源工程ACPICA（ACPI Component Architecture）[3]，它提供了与操作系统无关的一些 ACPI 相关代码实现，也包括一个 AML Interpreter 的实现。目前 ACPICA 的代码被用于 Linux、FreeBSD 等系统中，作为 ACPI Driver 的一部分。

OSPM（Operating System-directed configuration and Power Management）：以 ACPI 为核心、由操作系统主导的电源管理子系统的统称。

▲

蓝色部分是硬件或平台相关的组件，其中：

Platform Firmware是负责启动机器、实现休眠/唤醒/重启等接口的固件，通常指 BIOS/UEFI。它也负责生成各个 ACPI 表并提供给操作系统。

ACPI Namespace

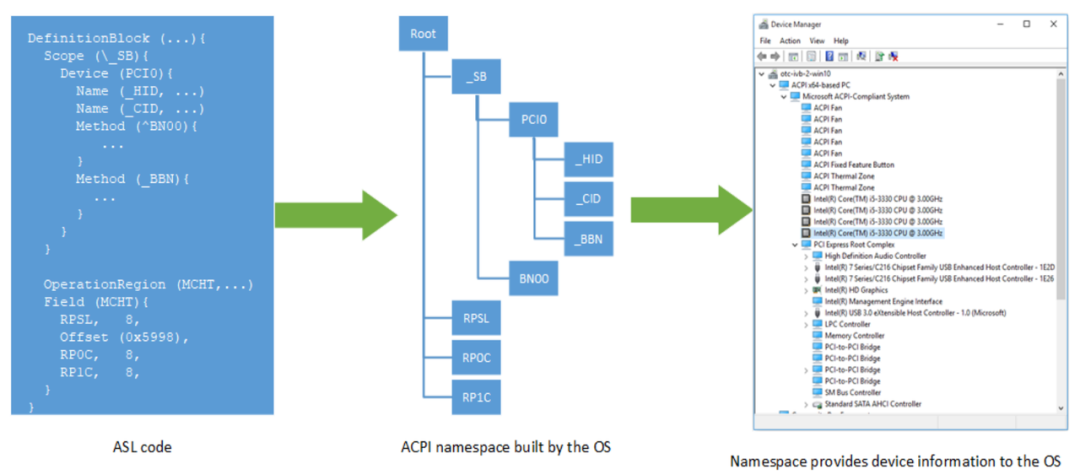

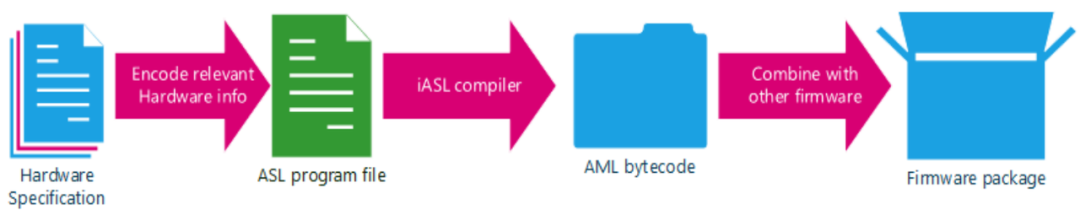

前面提到 ACPI 的 Definition Block Tables 由 AML 字节码组成，而 AML 字节码的生成流程通常如下图：工程师使用ASL（ACPI Source Language）语言对硬件信息进行描述，随后通过 ASL 编译器（例如 iASL）将其编译为 AML 字节码，生成 Definition Block Tables，并打包进固件：

取自 Basic ACPI Source Language (ASL) Constructs Tutorial[4]

从固件中获取到 ACPI 表后，操作系统中的 AML Interpreter 会解析 AML 字节码，构造出硬件设备的树状层次结构，这种结构称为 ACPI namespace。操作系统从ACPI namespace中即可获取到硬件的各种信息：

取自 Basic ACPI Source Language (ASL) Constructs Tutorial[4]

ACPI 与 UEFI 的关系

在 ACPI 出现的场合，通常也能见到 UEFI 的身影。UEFI 全称是 Unified Extensible Firmware Interface（统一可扩展固件接口），它是计算机固件的一种规范，旨在替代 BIOS。

它的前身是英特尔于 1998 年提出的 Intel Boot Initiative，后改名为 EFI（Extensible Firmware Interface，可扩展固件接口），再于 2005 年改名为 UEFI 并转交由 UEFI 论坛维护发展至今[5]。UEFI 规范的一个比较出名的实现是由 TianoCore 社区开源的 EDK II 工程[6]。

虽然都是规范，但 ACPI 与 UEFI 关注的点不同：ACPI 是从硬件抽象的角度定义了操作系统发现、配置、管理硬件的规范接口，而 UEFI 定义的是固件与操作系统间软件层面的规范接口。从两者最初制定的目的也能看出差异：ACPI 是为了将 BIOS 固件的电源管理等功能以规范的接口交由操作系统来主导，而 UEFI 则是为了替代 BIOS 固件本身。

ACPI 与 UEFI 初版规范的提出都有英特尔的参与，并后面都交由 UEFI 论坛[7]维护，两者间存在着诸多联系，但并非强绑定，其他 bootloader（如 U-Boot）也可以支持 ACPI，UEFI 也支持安装其他的配置表（如 Device Tree）供操作系统使用。不过在个人电脑/服务器领域，UEFI + ACPI 还是目前最常见、最成熟的使用组合。

为什么 RISC-V 需要支持 ACPI？

在讨论 RISC-V 为什么需要支持 ACPI 之前，我们可以看一下发展路线十分相似的 ARM：同样都是起家于嵌入式领域，随后向个人电脑/服务器领域发起进攻。ARM 所经历过的挑战，在 RISC-V 上也同样存在。

嵌入式与个人电脑/服务器的产品生态差异

嵌入式领域与个人电脑/服务器领域，两者的产品生态形式有较大的不同：

▲

嵌入式领域的产品，通常会存在一个品牌厂商，整合上游厂商提供的软、硬件，做成一个高度定制化的最终产品，并对其负责。例如手机，普通用户通常接触到的只有苹果/华为/小米等最终的手机品牌厂商，无法轻易更换手机主板上的硬件，不同手机的固件/操作系统通常也互不通用。

▲

个人电脑/服务器领域的产品，普通用户能直接接触到的厂商会多很多，CPU、主板、电源、硬盘、显卡等均可能来自不同的厂商，用户可选择合适的零部件产品，自行搭建出满足自身需求的机器。各零部件厂商也只对自身的零部件产品负责。软件操作系统的通用性也更强，一台机器可以运行 Windows、Ubuntu 等不同的操作系统，同一个操作系统通常也只需一个镜像就可适配不同的硬件机器。

（当然，目前市面上不乏很多集成化、定制化程度很高的个人电脑产品，例如苹果公司的 Mac 电脑，或其他一些笔记本电脑，它们的产品形态更接近于手机这样的嵌入式产品，普通用户无法轻易自行更换其软、硬件。不过从整体生态而言，这样的产品还是相对少数。）

个人电脑/服务器生态中如此多厂商的软、硬件能相互通用，不可或缺地会存在 “标准”。

个人电脑/服务器生态标准的形成

在 20 世纪 70~80 年代，个人电脑（PC，Personal Computer）刚面向市场时，并不存在统一的标准，不同厂商间的个人电脑互不兼容。1981 年 8 月，IBM 推出了 IBM PC，并随后公布了上面除 BIOS 外的全部技术资料，并允许第三方公司生产与其兼容的硬件，即采用所谓的开放架构（open architecture）。

此举大大促进了整个个人电脑产业的发展，IBM PC 逐渐成为事实上的个人电脑 “开放标准”，与该标准兼容的机器都统称为“IBM PC 兼容机”（IBM PC Compatible）[8]。

随着计算机技术的发展，到了 1990 年代，IBM 对个人电脑架构的影响力逐渐下降，取而代之的业界标准变成了“Wintel” [9]：Windows + Intel，代指基于英特尔（Intel）的 x86 处理器、运行微软（Microsoft）的 Windows 操作系统的个人电脑。由英特尔和微软主导的行业联盟发布了诸多的软、硬件规范：UEFI、ACPI、PCI/PCIe 等，“IBM PC 兼容机” 的说法也逐渐被“标准 PC”（standard PC）以及后续的 “ACPI PC” 所取代[8]。

Wintel 架构在 x86 计算机中极具统治力，一直至今。除了台式机外，笔记本电脑或服务器产品也深受其影响，并且即使机器是基于其他厂商（如 AMD）的 x86 处理器，或运行其他的操作系统（如 Linux），也在很大程度上兼容该架构。

2000 年代的个人电脑主板结构框图[10]

Device Tree vs ACPI

前面提到说 ACPI 的 ASL 语言可以通过 ACPI namespace 这样的硬件抽象结构来描述硬件信息，供操作系统使用，而嵌入式领域常用的另外一套技术方案 —— Device Tree，也能对硬件进行抽象。单论硬件抽象功能，两者并无孰优孰劣之分，那随着 ARM/RISC-V 进入个人电脑/服务器领域，Device Tree 是否有可能伴随 ARM/RISC-V 的使用惯性而带入进来，并成为与 ACPI 抗衡甚至取代 ACPI 的新行业标准？

目前来看暂无这样的趋势。因为在个人电脑/服务器领域，Device Tree 相比 ACPI 还是有以下两点不足：

▲

一是规范的涉及范围：Device Tree 的规范[11]只涉及如何使用 DTS（Device Tree Source）语言来描述硬件信息，而 ACPI 规范涉及的范围更广：除了如何使用 ASL 语言描述硬件信息，ACPI 规范还规定了操作系统如何与底层固件、硬件交互的很多要求。这些规范的约束，是实现 “一个通用操作系统可运行在不同机器上” 的必要条件之一。

▲

二是灵活性：ASL 语法上更加灵活，如下面的例子，它支持变量赋值、流程控制等运算符，可以让固件在无需修改操作系统的情况下，实现更加灵活的行为：

DefinitionBlock ("","DSDT",2,"","",0x0){ Name (INT1,0x02) Method (CTDW,1) { local0= arg0 while(local0) { printf("%o",local0) local0-- } } Method (CTUP,1) { local0= arg0 while(local0

因此，目前 Device Tree 有的，ACPI 有；Device Tree 没有的，ACPI 也有。并且在 ACPI 已经是个人电脑/服务器领域生态标准的前提下，要扩展 Device Tree 让它成为一个并没有明显优于 ACPI 的新标准，成为一件费力又不讨好的事情。自然而然地，在嵌入式领域使用更加轻量的 Device Tree，在个人电脑/服务器领域使用更符合行业生态标准的 ACPI，是更加合适的选择。

ARM 的选择

嵌入式领域高度定制化的产品特点，难以形成行业内通用的标准。在面对个人电脑/服务器这些有着几十年历史、涉及诸多零部件厂商、并且相互间遵循一定行业标准的 x86 传统生态领域时，ARM 嵌入式领域常用的 U-Boot、Device Tree 等技术方案也难以施展拳脚。那么 ARM 的选择自然不言而喻：在个人电脑/服务器也全面拥抱起了 x86 常用的 UEFI、ACPI、SMBIOS 等标准。

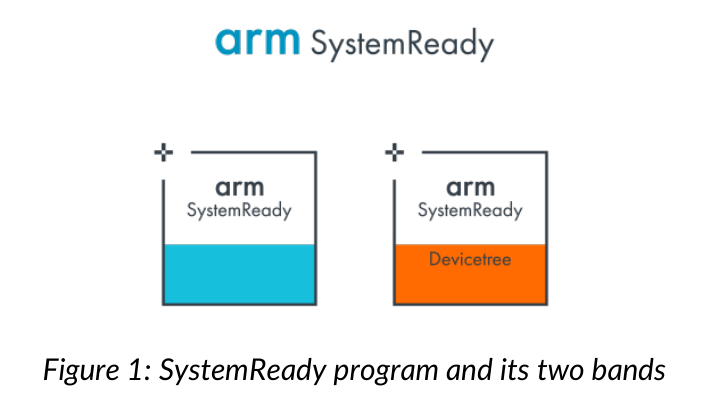

对此，ARM 于 2020 年发布了Arm SystemReady标准，对不同产品的软、硬件做出规范要求：

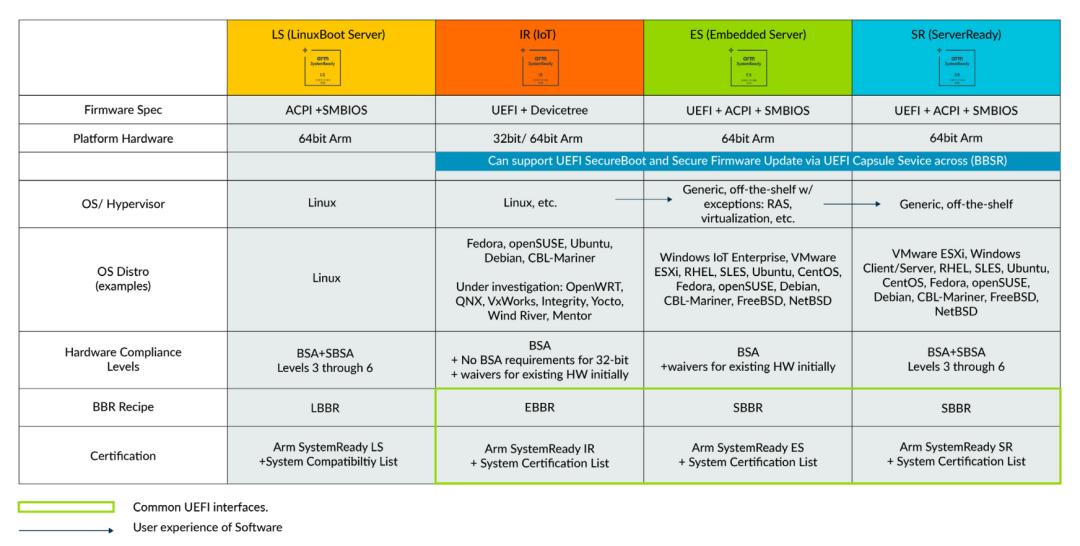

ARM SystemReady 对不同产品的要求。取自 arm-systemready-whitepaper.pdf[12]

在 2024 年 11 月 21 日发布的 Arm SystemReady Requirements Specification v3.0[13]中，ARM 调整了 SystemReady 的分类：

SystemReady LS 被弃用

SystemReady ES 和 SR 统称为新的 “SystemReady”，用于那些可运行一个无需定制化修改的、通用的操作系统的产品，它要求 ACPI 是必须实现的。

SystemReady IR 则改名为 “SystemReady Devicetree”，用于那些运行嵌入式 Linux/BSD 操作系统的产品。

取自 Arm SystemReady Requirements Specification v3.0[13]

可见，对于个人电脑/服务器领域，ACPI 是十分重要的，它是实现操作系统通用化不可或缺的一环。

Hardware-reduced ACPI

ACPI 诞生于 x86 架构，它的规范中也规定了需在硬件上实现的 ACPI 寄存器组，这些寄存器跟 x86 自然有着千丝万缕的关系。但 ARM/RISC-V 硬件上不一定实现有这些寄存器，那它们要如何支持 ACPI 呢？

ACPI 规范 v5.0 引入了一种新的方法，称为hardware-reduced ACPI，它不再要求必须实现以下这些 ACPI 硬件特性[14]：

Power Management (PM) timer

Real Time Clock (RTC) wake alarm

System Control Interrupt (SCI)

Fixed Hardware register set (PMx_* event/control/status registers)

GPE block registers (GPEx_* event/control/status registers)

Embedded controller

相对应地，某些功能有了替代的实现手法。例如 ACPI 的事件通知模型，在传统 x86 上它是通过 SCI（System Control Interrupt）中断和 GPE（General-Purpose Event）寄存器实现，由 SCI 中断来触发 ACPI 事件的产生；而在 hardware-reduced ACPI 中，则变成可通过 GPIO-signaled ACPI Events 或 Interrupt-signaled ACPI Events 这两种机制实现，前者是由 GPIO 中断来触发 ACPI 事件，后者则可由任意中断来触发 ACPI 事件。

ACPI 电源管理

ACPI 电源管理相关状态分类

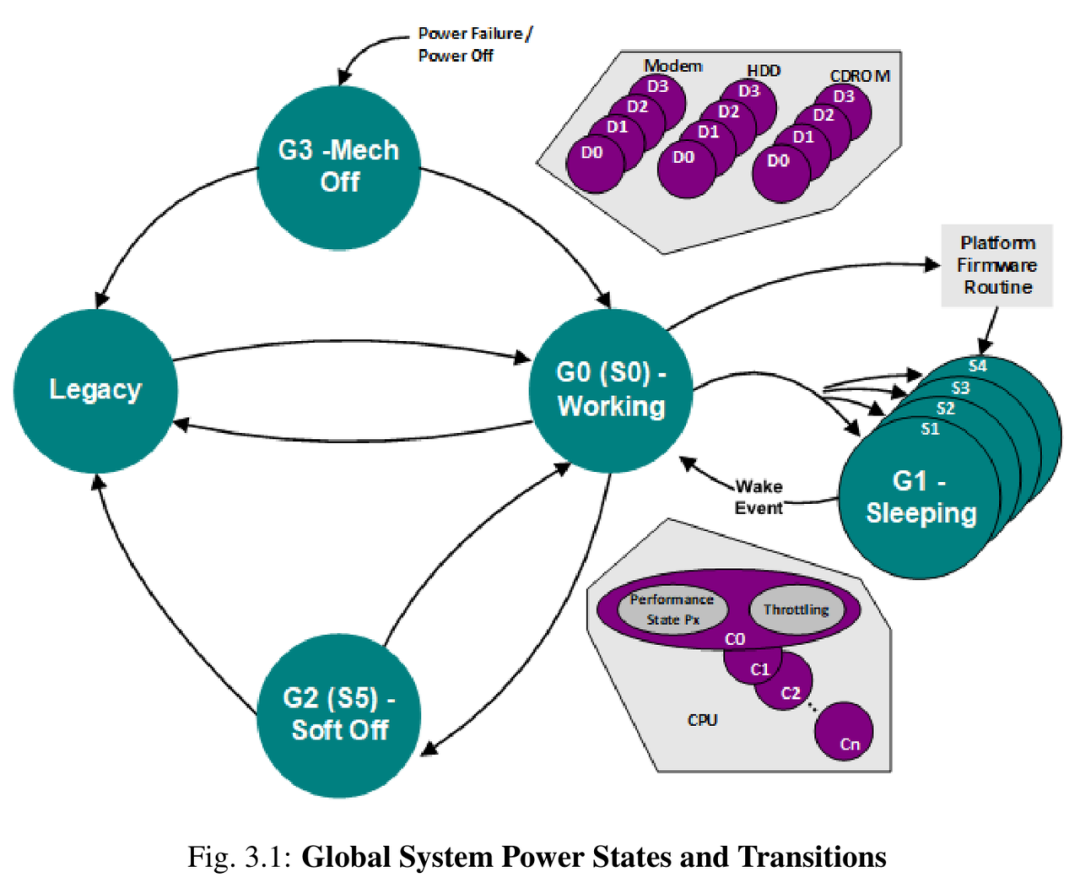

关于电源管理，ACPI 规范中为系统以及设备定义了以下状态（state）：

取自 ACPI specification v6.6[2]

▲

系统的全局状态Gx（Global System State）与睡眠状态 Sx（Sleeping State）：

G0（S0）- Working：正常工作状态。

G1 - Sleeping：以较低功耗运行的状态。从用户角度 “看起来” 系统像是关闭的，但无需重启操作系统就可回到 G0/S0 状态。G1 又细分为 S1~S4 四种传统状态，以及一种相对较近新提出的 S0ix 状态：

S1 - POS（Power on Suspend）：最耗电的睡眠状态。该状态下会维持 CPU 和内存的供电，操作系统的上下文不会丢失。

S2：一种比 S1 更深的睡眠状态。该状态下 CPU 会断电。

S3 - STR（Suspend to RAM）/ Standby / Sleep：该状态下只有内存被供电，除了内存外的其他上下文都不会保留。

S4 - STD（Suspend to Disk）/ Hibernation / Non-Volatile Sleep：该状态允许主板断电，操作系统会将上下文保存在非易失存储介质（Non-Volatile Storage）中。

S0ix- 该状态有多种名称：ACPI 规范中称之为Low Power S0 Idle[2]，英特尔称之为S0ix[15]，微软称之为Modern Standby[16]，Linux 内核称之为Suspend o Idle 或 S2Idle[17]该睡眠状态的功耗接近甚至低于传统的S3 状态，并且能更快地恢复到 G0/S0 状态。该状态还可以继续细分为 S0i1、S0i2、S0i3 等子状态。

G2（S5）- Soft Off：以最低功耗运行的状态。硬件不保留操作系统的上下文，操作系统经重启后才能回到 G0/S0 状态。该状态下并不一定能安全地移除硬件。

G3 - Mechanical Off：机械上的断电状态。不保留硬件上下文，可安全移除硬件。操作系统经重启后才能回到 G0/S0 状态。该状态下除了 RTC（real-time clock）外，功耗为零。

Legacy：如果系统不支持 ACPI，则运行在该状态。该状态下的电源管理通过 APM、Legacy PnP 等规范实现。

▲

设备的电源状态Dx（Device Power State）：系统处于 G0/S0 状态时，设备可在以下电源状态之间切换（设备不一定会实现所有这些电源状态，实现的状态多寡会视设备类别而有所不同）：

D0 - Fully-On：功耗最高的状态。设备完全活跃并能持续保持所有相关上下文。

D1：其含义视设备类别而定。通常会被定义为相比 D2 功耗更高、保留的上下文更多的状态。很多设备都没有定义该状态。

D2：其含义视设备类别而定。通常会被定义为相比 D1 或 D0 功耗更低、保留的上下文更少的状态。很多设备都没有定义该状态。

D3hot：其含义视设备类别而定。通常会被定义为在不影响设备枚举的情况下功耗尽可能低的状态。

D3（D3cold）- Off：设备完全断电。该设备所有上下文都会丢失。在软件上无法被枚举到。

▲

CPU 的电源状态Cx（Processor Power State）：系统处于 G0/S0 状态时，CPU 可在以下电源状态之间切换：

C0：该状态下 CPU 会正常执行指令。

C1 - Halt：拥有最短唤醒延迟的状态。该状态下 CPU 不执行指令。

C2 - Stop Clock：比 C1 功耗更低，但唤醒延迟更长。该状态下 CPU 不执行指令。

C3 - Sleep：比 C2 功耗更低，但唤醒延迟更长。该状态下 CPU 不执行指令。

▲

CPU 或设备的性能状态Px（Device and Processor Performance State）：当 CPU 或设备处于活跃状态时（C0/D0），可处于以下不同的性能状态：

P0：性能最高，功耗最大。

P1 ~ Pn：随着 n 增大，性能降低，功耗也降低。n 的大小视实际 CPU 和设备而定，最大不超过 255。

Hardware-reduced ACPI 的电源管理实现

系统级睡眠状态 Sx

传统 x86 ACPI 会借助硬件寄存器来实现 Sx 状态切换，而对于使用 hardware-reduced ACPI 的 ARM/RISC-V，通常也不与 x86 的 ACPI 方法兼容。但所幸，它们都定义有架构内通用的规范接口，并且也可使用 UEFI 的一些标准接口：

▲

UEFI runtime service（运行时服务）ResetSystem()可供操作系统调用来实现重启或关机的功能，从而实现 G0/S0 与 G2/S5 状态间的切换。通过 UEFI runtime service，与硬件平台相关的寄存器操作被下放到 UEFI 或更底层的固件中，对操作系统不可见，操作系统只需调用 UEFI 的标准接口即可实现重启和关机的功能。

▲

ARM 定义有SCMI（System Control and Management Interface）规范，可提供一套标准接口用于电源、性能以及系统管理[18]，从而实现 Sx 状态的切换。

▲

RISC-V 定义 SBI（Supervisor Binary Interface）规范[19]，通过以下这些标准接口可实现 Sx 状态的切换：

SBISRST（System Reset）Extension：可用于实现重启/关机功能。

SBISUSP（System Suspend）Extension：可用于实现休眠功能。

设备电源状态 Dx

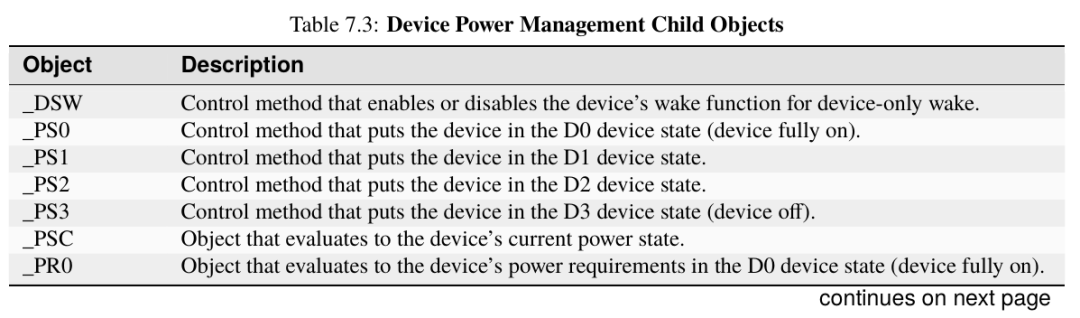

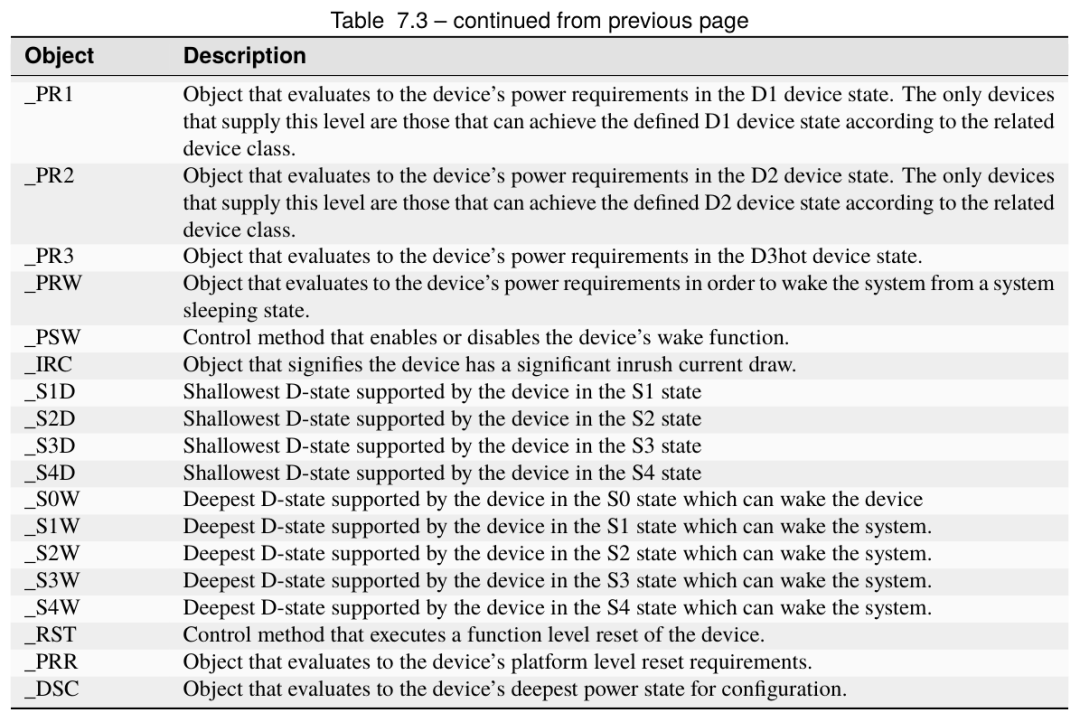

设备的 Dx 电源状态不涉及 ACPI 硬件寄存器，ARM/RISC-V 也与 x86 相同，通过 ACPI 规范中定义的 ASL 对象（object）来实现，具体包含以下这些：

取自 ACPI specification v6.6[2]

取自 ACPI specification v6.6[2]

CPU 电源状态 Cx 与性能状态 Px

对于 CPU 的电源状态 Cx 与性能状态 Px，ACPI 规范中均提供了方法供实现 hardware-reduced ACPI 的平台使用：

▲

LPI（Low Power Idle）States机制：结合 FFH 规范，通过该指令集架构平台自身的方法实现 CPU 的 Cx 状态控制。

▲

CPPC（Collaborative Processor Performance Control）机制：结合 FFH 规范，通过协处理器对主处理器的 Px 状态进行控制。

LPI States 和 CPPC 两套机制都要结合FFH（Functional Fixed Hardware）规范使用，FFH 规范让 ACPI 规范可以对接到各指令集架构平台自身内部的、架构间各异的一些实现方法。x86/ARM/RISC-V 都分别定义有自己的 FFH 规范[20][21][22]。

例如 RISC-V，FFH 最终会对接到 SBI 扩展的实现中：

▲

Cx 状态的控制由 “ACPI LPI States 机制 + RISC-V FFH 规范 + RISC-V SBI HSM（Hart State Management）Extension” 实现。

▲

Px 状态的控制由 “ACPI CPPC 机制 + RISC-V FFH 规范 + RISC-V SBI CPPC Extension” 实现。

RISC-V ACPI 的相关规范

借 ARM 的 “他山之石”，RISC-V 社区早早地认识到了在个人电脑/服务器领域对接生态标准的重要性，因此十分积极地制定了一些相关规范，其中涉及 ACPI 的有：

▲

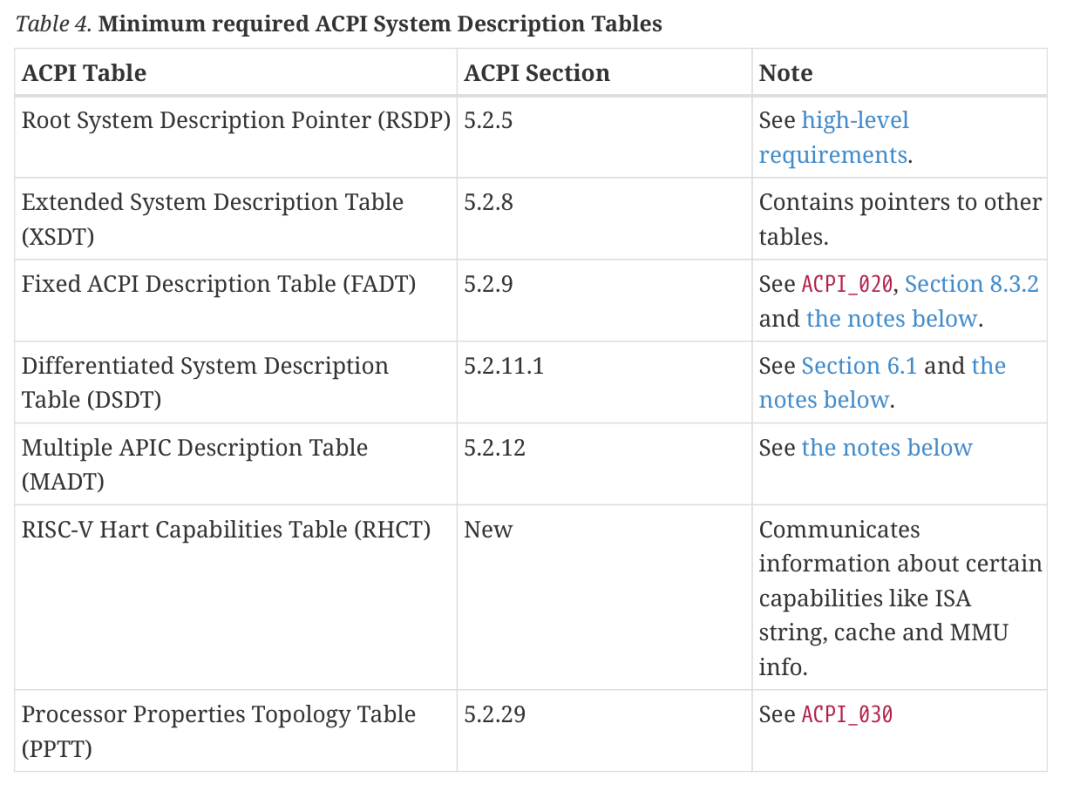

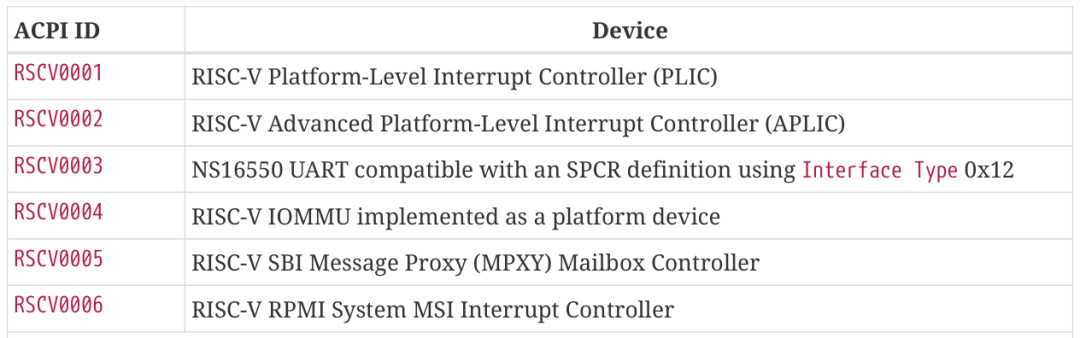

RISC-V BRS（Boot and Runtime Services）Specification[23]：分别为通用系统和定制化系统提出了BRS-I（Interoperable）和BRS-B（Bespoke）两套标准，定义了它们在设备发现、系统管理等方面的软件要求（类似于 ARM 的 “SystemReady” 和 “SystemReady Devicetree”），其中也包括对 RISC-V ACPI 的一些新增定义与实现要求：

为 RISC-V 新增的 ACPI ID。取自 RISC-V BRS specification v0.91[23]

RISC-V 必须实现的 ACPI 表。取自 RISC-V BRS specification v0.91[23]

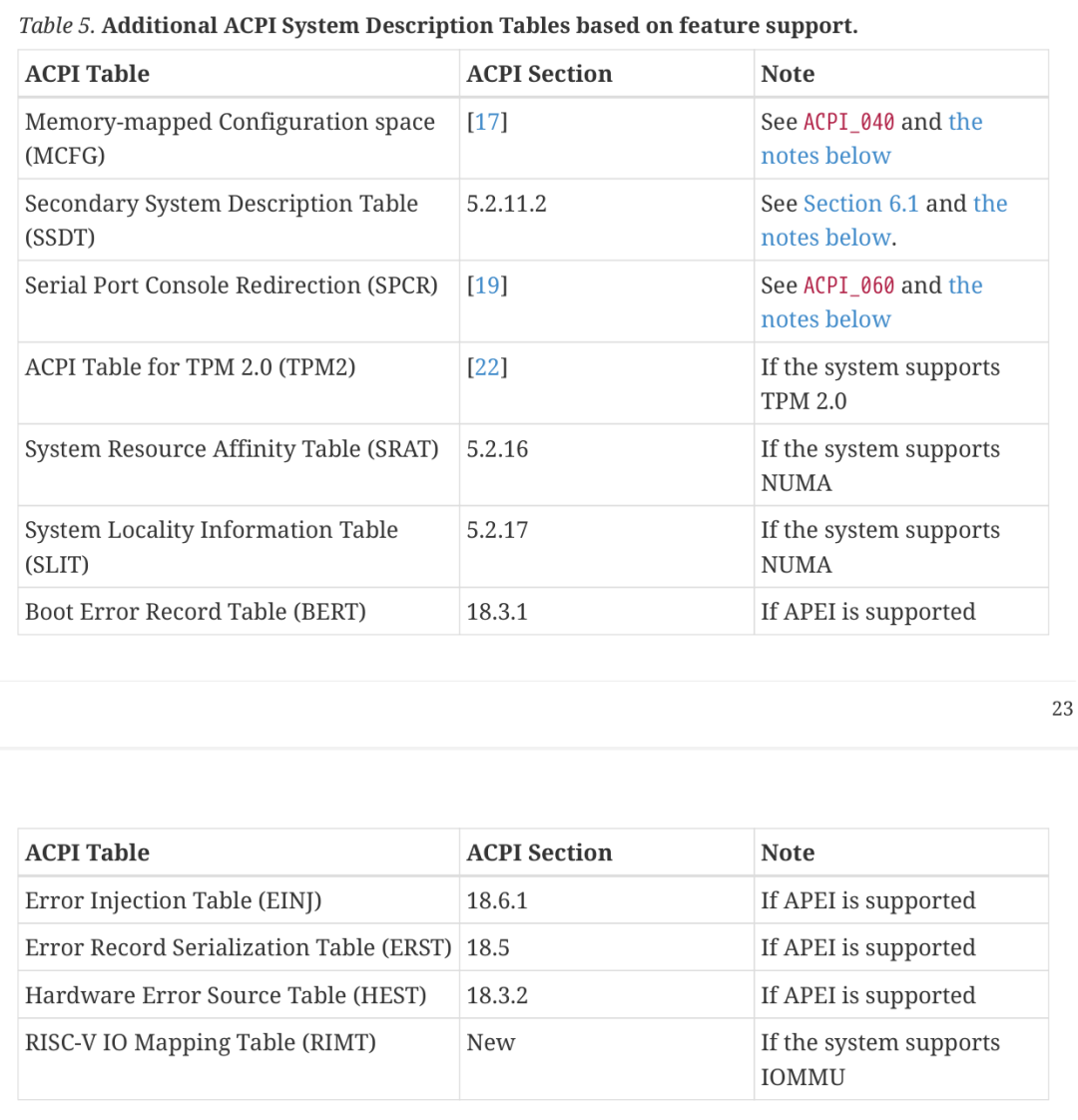

RISC-V 可按需实现的 ACPI 表。取自 RISC-V BRS specification v0.91[23]

▲

ACPI 规范中一些原有内容也增加 RISC-V 的支持，例如新增了描述 RISC-V Hart 能力的RHCT（RISC-V Hart Capabilities Table），在MADT（Multiple APIC Description Table）中增加描述 RISC-V 中断控制器 AIA 和 PLIC 的结构，等等：

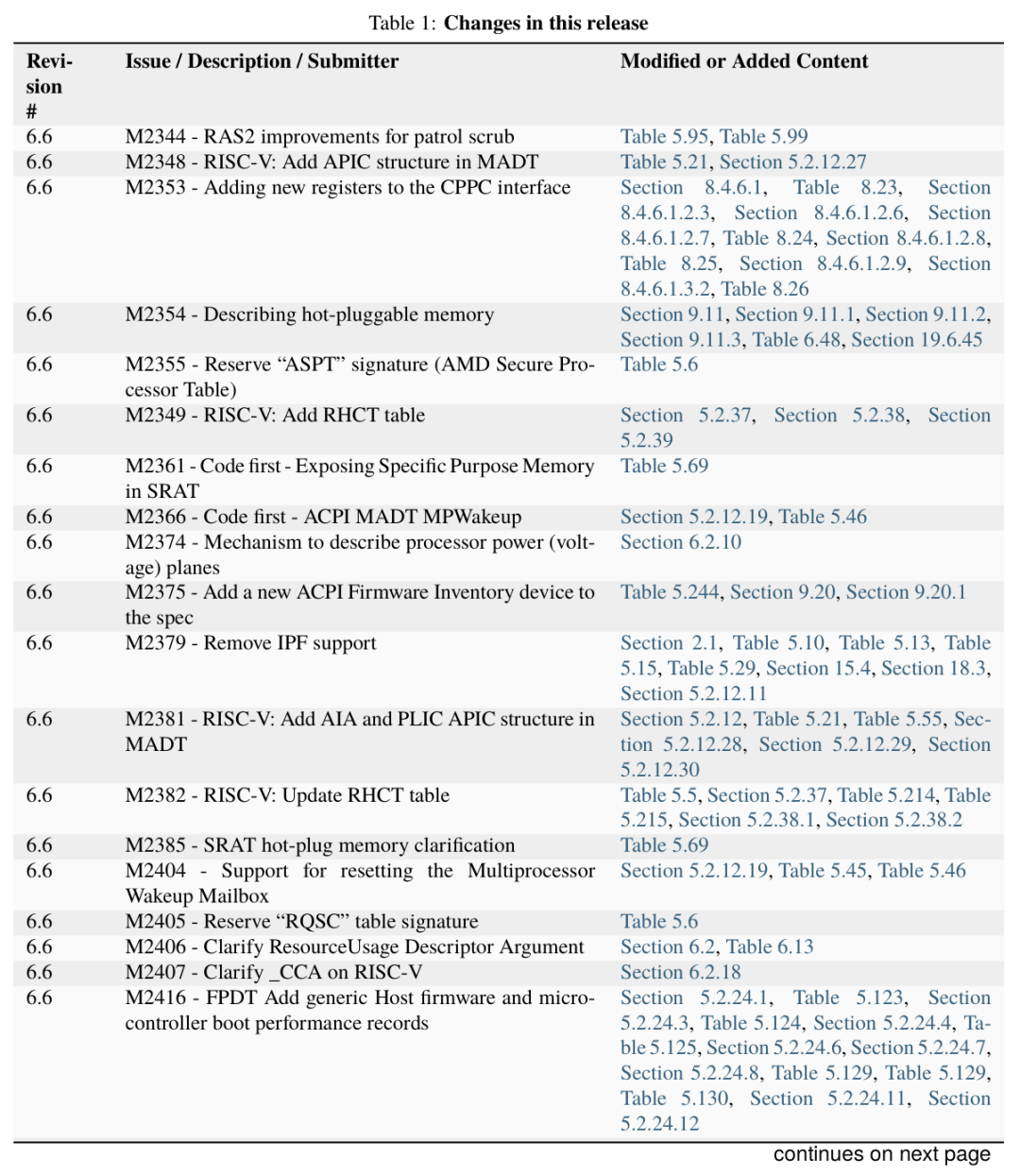

ACPI v6.6 的改动（截图中并没有囊括所有），其中包含很多 RISC-V 内容。取自 ACPI specification v6.6[2]

▲

RIMT（RISC-V IO Mapping Table）Specification[24]：定义了描述 RISC-V IOMMU 信息的 ACPI 表的规范。

▲

RISC-V FFH（Functional Fixed Hardware）Specification[22]：定义了 RISC-V 的 ACPI FFH 规范，供 ACPI 的 LPI States 机制和 CPPC 机制使用，实现对 CPU Cx 状态和 Px 状态的控制。

进迭时空芯片对 ACPI 的支持

目前进迭时空已经量产的 8 核 64 位 RISC-V AI CPU 芯片 K1，已经基于开源的 Tianocore EDK II[6]，完成了对 UEFI 的适配，预计在不远的将来也会加入 ACPI 的支持，在终端领域适配更加通用、开放的生态。

另外进迭时空正在研发中的服务器芯片平台，基于自研的 X100 高性能处理器核，完整支持虚拟化、安全、RAS 等服务器特性，符合 RISC-V Server SoC Specification v1.0[25]规范的要求，目前也已经完成了 UEFI + ACPI 的适配，可基于 ACPI 启动 Linux 内核：

进迭时空服务器芯片平台 Linux 内核启动日志

结语

RISC-V 因 “开放” 的优势而发展迅猛，但 “碎片化” 的乌云也一直笼罩在其上空。为此 RISC-V 社区制定了各种软、硬件规范，也接受了源自于 x86 的 ACPI，让碎片化问题逐步得以改善。相信在不远将来的某一天，RISC-V 也能像 x86 那样，只需一个操作系统镜像就可在不同的机器上运行。
