?LM4970音频同步彩色LED驱动器技术文档总结

LM4970 是一款具有音频同步模式的 LED 驱动器，几乎无需实时软件处理 LED 照明效果。LM4970 包括三个独立的 PWM 彩色 LED 驱动器，可为每个 PWM LED 输出提供高达 42mA 的电流驱动。

LM4970 具有音频同步模式，其中从三个音频输入混合的音频输入信号被滤波到三个频段，每个频段分配给一个特定的 PWM LED 驱动器。
*附件：lm4970.pdf

PWM LED 驱动器也可以通过 I 直接编程^2^C 兼容接口，适用于优先考虑用户定义的 LED 模式、颜色和强度可编程性的应用。

LM4970 还具有音频输入增益控制功能，如果音频输入信号不能在 LED 上产生足够明亮的效果，则允许用户增加增益。LM4970 是一款功能丰富的 LED 驱动器，采用节省空间的 14 引脚非回拉 WSON 封装。

特性

• 音频同步彩色 LED 驱动器
• 用户定义的 LED 图案、颜色和强度功能
• 可 编程 序：
  • LED驱动电流
  • PWM频率
  • 高通滤波器频率选择
  • 音频输入信号增益
• 消除外部LED限流电阻
• 我^2^C 兼容接口
• 超低关断电流

主要技术参数

• 每通道 LED 驱动电流 （V DD = 5V）：42mA（2X 设置）
• 关断电流，V DD = 5V：1.5μA （典型值）

参数

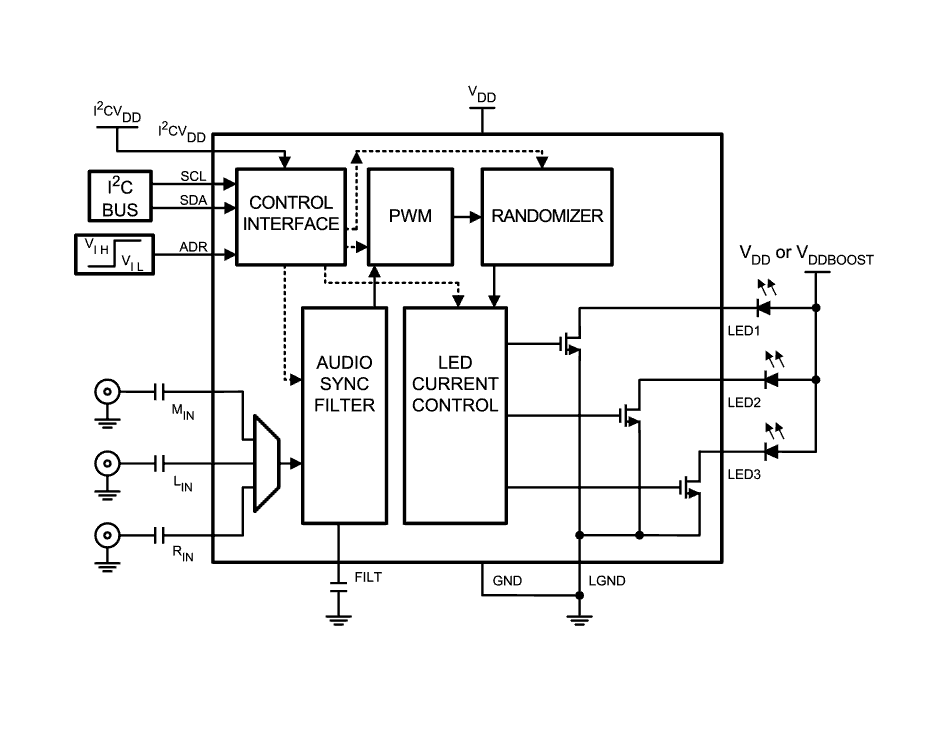

方框图

?1. 产品概述?
LM4970是德州仪器（TI）推出的音频同步彩色LED驱动芯片，专为便携式设备设计，具有以下核心特性：

• ?音频同步功能?：通过分析音频输入信号的频率（低/中/高频段）自动控制三路PWM LED驱动输出，无需实时软件处理。
• ?可编程性?：支持通过I?C接口自定义LED模式、颜色、强度、PWM频率（4Hz15kHz）、高通滤波器截止频率（3.5kHz8.9kHz）及音频输入增益（-11dB~12dB）。
• ?高效驱动?：每通道最大输出电流42mA（VDD=5V），内置电流控制，无需外接限流电阻。
• ?低功耗?：典型关断电流仅1.5μA。

?2. 关键应用场景?

• 手机、便携式音乐播放器（MP3/CD/DVD/AAC）
• PDA等需要动态LED灯光效果的设备

?3. 核心功能模块?

• ?音频同步模式?：
  • 音频输入（MIN/LIN/RIN）经混合后分频为三波段，分别控制LED1（低频）、LED2（中频）、LED3（高频）。
  • 可选随机化功能（3.2秒间隔切换波段分配）。
• ?I?C控制模式?：直接通过寄存器控制LED开关及亮度。
• ?PWM调节?：支持4档频率选择，平衡响应速度与LED亮度。

?4. 电气特性?

• ?工作电压?：2.7V5.5V（VDD），2.5V5.5V（I?CVDD）。
• ?驱动电流?：
  • 5V供电时：0.66X2X可调（14mA42mA/通道）。
  • 3V供电时：12mA~35mA/通道。

?5. 封装与设计支持?

• ?封装?：14引脚WSON（NHK0014A），尺寸紧凑。
• ?参考设计?：提供PCB布局建议及演示板原理图（含外部元件配置说明）。
