LP3950 是一款彩色 LED 驱动器，具有内置音频同步功能，适用于任何模拟音频输入，例如复音铃声和 MP3 音乐。LED 可以通过两种方法与音频信号同步 - 幅度和频率。此外，还有几个微调选项可用于差异化目的。该芯片还具有独特的AGC（自动增益控制）功能，可跟踪输入信号电平并自动将增益调整到最佳值。

LP3950 具有具有可编程输出电压和开关频率的高效磁性 DC/DC 转换器。该转换器具有高输出电流能力，因此还能够驱动拍照手机应用中的闪光灯 LED。
*附件：lp3950.pdf

LP3950 与 LP3933 和 LP3936 类似，彩色 LED（或 RGB LED）也可以编程以生成光模式（可编程颜色、强度、开/关定时、斜率和闪烁周期）。

所有功能均可通过 SPI 或 I 进行软件控制^2^C 兼容接口，但该器件还支持单引脚控制，用于启用预定义（默认）音频同步模式。

特性

具有两种模式的彩色 LED 的音频同步：幅度和频率
可编程频率和幅度响应，带跟踪速度控制
用于输入信号优化的自动增益控制或可选增益
类似于 LP3933/LP3936 的 RGB 模式发生器
具有可编程升压输出电压的磁性DC-DC升压转换器
可选SPI或I^2^C 兼容接口
非串行接口用户的单引脚默认启用。用于同步模式的单引脚选择器
节省空间的 32 引脚 TLGA 封装

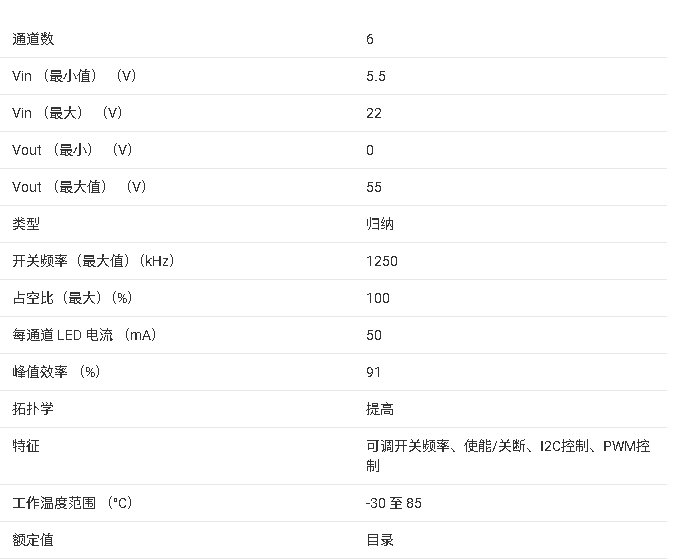

参数

方框图

?1. 产品概述?
LP3950是德州仪器（TI）推出的集成音频同步功能的彩色LED驱动芯片，适用于移动设备、音频播放器等场景。主要特点包括：

?音频同步?：支持振幅和频率两种同步模式，可编程响应速度和增益控制。
?RGB模式生成器?：类似LP3933/LP3936，可编程颜色、亮度、闪烁周期等效果。
?高效DC-DC升压转换器?：磁感应式设计，输出电流高达300mA，可驱动相机闪光灯LED。
?灵活接口?：支持SPI/I2C串行通信或单引脚直接控制。

?2. 关键功能模块?

?升压转换器?
- 输入电压：3.0V–4.5V（Li-Ion电池）
- 可调输出电压：4.1V–5.3V（8位寄存器控制）
- 开关频率：1.0/1.67/2.0 MHz可选
- 内置过压、过流及热保护功能
?RGB LED驱动?
- 6路开漏输出（R1/G1/B1, R2/G2/B2）
- 支持独立PWM控制（亮度、斜率、启停时间）
- 闪烁周期：0.25s–4.0s可调
- 两种工作模式：
  - ?常规模式?：三相位PWM（6.67kHz）
  - ?闪光模式?：单相位PWM（20kHz），输出电流提升3倍
?音频同步功能?
- ?振幅模式?：根据音频信号峰值控制LED亮度，提供3种映射曲线。
- ?频率模式?：通过低通/带通/高通滤波器分离低频/中频/高频，分别控制RGB LED。
- 支持单端/差分/立体声输入，内置自动增益控制（AGC）。
