?LP8545 LED驱动芯片技术文档总结

LP8545 是一款带有集成升压转换器的白光 LED 驱动器。它有六个可调节的 电流吸收器，可通过 PWM 输入或 我^2^C 兼容串行接口。

升压转换器具有基于LED驱动器电压的自适应输出电压控制。 此功能通过将电压调整到最低的足够水平来最大限度地降低功耗 所有条件。
*附件：lp8545.pdf

LED 输出具有 8 位电流分辨率和高达 13 位 PWM 分辨率，并具有额外的 1-3位抖动，实现平滑、精确的亮度控制。专有的相移PWM 控制用于 LED 输出，以降低升压转换器的峰值电流，从而使 升压电容器更小。相移方案还消除了可听噪声。

内部EEPROM用于存储配置数据。这使得 具有最少的外部元件数量，并使解决方案非常小。

LP8545 具有安全功能，可以检测开路或开路的 LED 输出 短故障。此外，低输入电压和升压过流情况也会被监控，芯片是 如果发生这些事件，请关闭。热降额功能可防止设备过热 在达到设定温度时降低背光亮度。

LP8545 采用 TI 的 WQFN 24 引脚封装。

特性

• 高压DC/DC升压转换器，集成FET
  ，具有四个开关频率选项：156/312/625/1250 kHz
• 可配置为与外部 FET 一起使用，适用于需要更高输出电压的
  应用
• 2.7V – 22V 输入电压范围，支持 1x...5 节锂
  离子电池
• 可编程PWM分辨率
  • 8 至 13 True Bit（稳态）
  • 在亮度
    变化期间使用抖动的额外 1 到 3 位
• 我^2^C 和 PWM 亮度控制
• PWM输出频率和通过电阻器设置的LED电流
• 可选同步到显示器 V同步信号
• 6 个 LED 输出，具有 LED 故障（短路/开路）检测功能
• 低输入电压、过温、过流检测
  和关断
• 外部元件的最小数量
• WQFN 24引脚封装，4 × 4 × 0.8 mm

参数

方框图

?1. 产品概述?
LP8545是德州仪器（TI）推出的高效LED背光驱动芯片，专为笔记本/上网本LCD显示屏设计，集成升压转换器和6路可调电流源，支持PWM/I2C亮度控制。关键特性包括：

• ?输入电压?：2.7V-22V（支持1-5节锂离子电池）
• ?输出配置?：6路LED驱动，每路最大30mA（可扩展至50mA）
• ?控制接口?：I2C/PWM双模式，支持8-13位PWM分辨率（含抖动技术）
• ?保护功能?：LED开路/短路检测、过温/过流/欠压保护

?2. 核心功能?

• ?升压转换器?
  • 可选开关频率（156kHz/312kHz/625kHz/1.25MHz）
  • 自适应输出电压控制，最小化功耗
  • 支持外部MOSFET扩展至55V输出（典型应用3）
• ?LED驱动技术?
  • ? 相位偏移PWM（PSPWM） ?：降低峰值电流，减小电容尺寸和可闻噪声
  • ?高级斜率控制?：亮度渐变时间可调（50ms-500ms）
  • ?抖动技术?：过渡阶段增加1-3位分辨率，实现平滑亮度变化
• ?同步功能?
  支持VSYNC信号同步，消除显示屏刷新与背光PWM的干扰。

?3. 安全与诊断?

• 实时监测LED状态（开路/短路），通过FAULT引脚和I2C寄存器报告故障
• 温度传感器实现热降额功能（阈值110°C/120°C/130°C可编程）
• 输入欠压锁定（UVLO）阈值可选（2.7V/5.7V/8.7V）

?4. 设计支持?

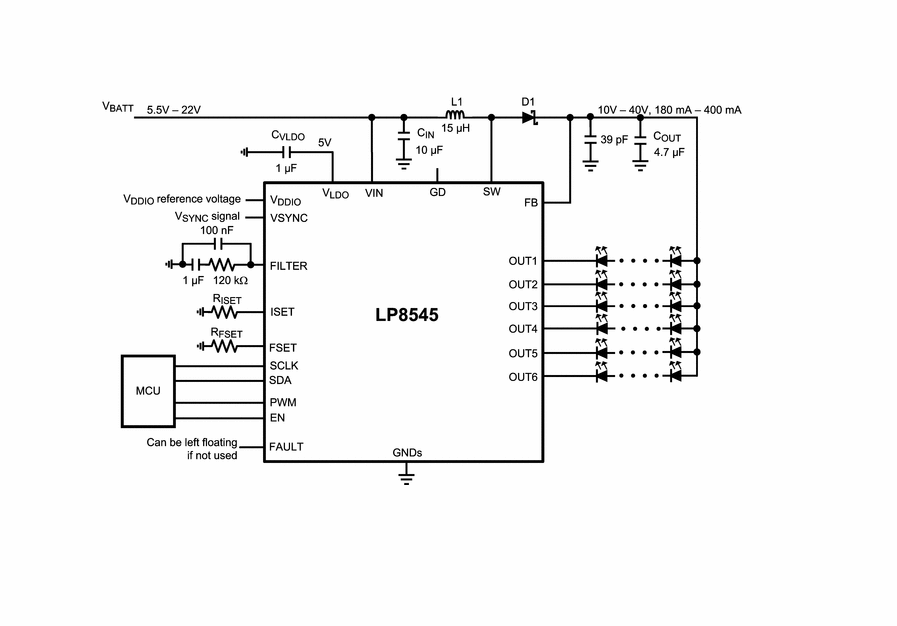

• ?典型应用电路?：提供3种配置（标准/低压输入/高压输出）
• ?关键元件选型?：
  • 电感：推荐15μH（饱和电流≥2.5A）
  • 输出电容：4.7-10μF陶瓷电容（50V+）
  • 二极管：60V Schottky（如Typical Application所示）

?5. 寄存器与EEPROM?

• 64位EEPROM存储配置参数（电流/PWM频率/保护阈值等）
• I2C接口（地址2Ch）支持实时控制亮度/故障读取/温度监控

?6. 封装与型号?

• 24引脚WQFN封装（4x4x0.8mm）
• 型号后缀区分包装形式（SQ-标准，SQE-小批量，SQX-大批量）

?应用场景?

• 笔记本LCD背光
• LED照明系统（需配合外部MOSFET）

文档包含完整电气特性、时序图、热性能数据及生产测试说明，适用于高能效、小尺寸背光解决方案设计。
