LMV431B 0.5%、低压 （1.24V） 可调精密分流稳压器技术手册

LMV431、LMV431A 和 LMV431B 是精密 1.24 V 分流稳压器，能够实现 调节至 30 V。从阴极到调节引脚的负反馈控制阴极 电压，很像同相运算放大器配置（参见 符号和功能图 ）。端接在调节引脚处的双电阻分压器 控制1.24 V带隙基准电压源的增益。将阴极短接到调节引脚（电压 从动器）提供 1.24 V 的阴极电压。

LMV431、LMV431A 和 LMV431B 的初始容差分别为 1.5%、1% 和 0.5%， 在功能上适用于需要齐纳二极管型性能的多种应用 在低电压下。应用包括 3 V 至 2.7 V 低压差稳压器、误差放大器输入 一个 3 V 离线开关稳压器，甚至可以用作电压检测器。这些部件通常是稳定的 容性负载大于 10 nF 且小于 50 pF。
*附件：lmv431b.pdf

特性

• 低电压工作/宽调节范围
  （1.24 V/30 V）
• 0.5% 初始公差 （LMV431B）
• 工业
  温度范围的温度补偿（LMV431AI为
  39 ppm/°C）
• 低工作电流 （55 μA）
• 低输出阻抗 （0.25 Ω）
• 快速开启响应
• 低成本

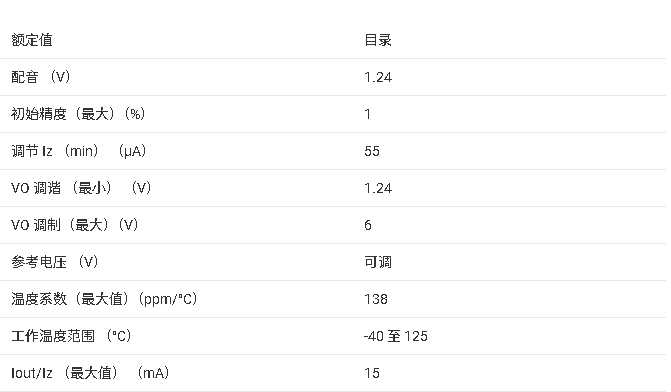

参数

方框图

?1. 产品概述?
LMV431/LMV431A/LMV431B是德州仪器（TI）推出的精密1.24V可调并联稳压器，支持1.24V至30V的宽调节范围，具有低工作电流（55?A）、低温漂（工业级39ppm/°C）和低动态输出阻抗（0.25Ω）特性。其核心功能是通过外部电阻分压器实现精准电压调节，类似非反相运放配置。

?2. 关键特性?

• ?精度等级?：
  • LMV431B初始容差0.5%，LMV431A为1%，LMV431为1.5%。
• ?电气参数?：
  • 参考电压（VREF）：1.24V（典型值），全温度范围偏差±12mV（商业级）至±20mV（工业级）。
  • 工作电流：最低55?A，关断电流低至0.1?A。
• ?封装选项?：
  • SOT-23（3/5引脚）、TO-92（3引脚），尺寸从1.3mm×2.92mm至4.3mm×4.3mm。

?3. 典型应用?

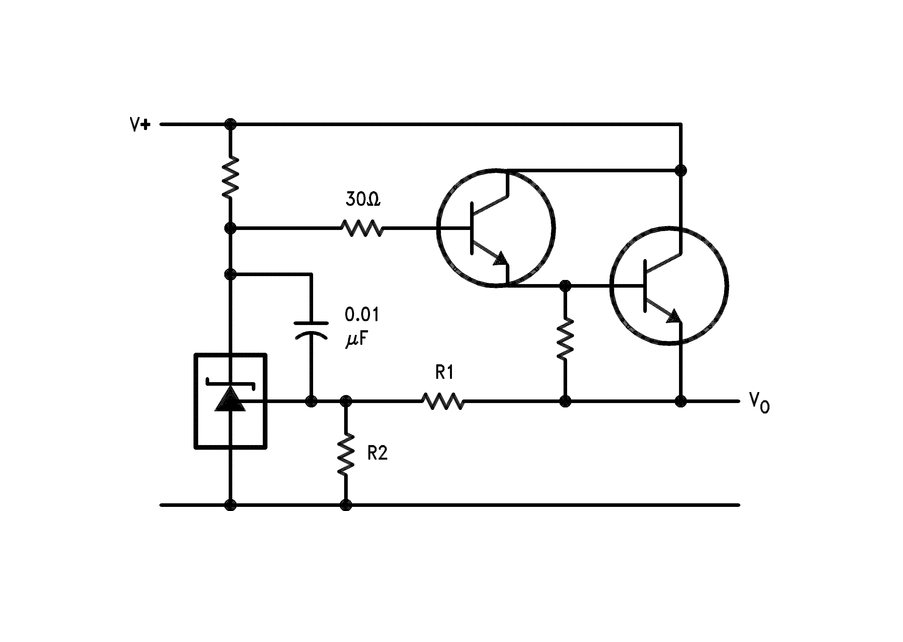

• ?电压调节?：作为串联/并联稳压器、误差放大器。
• ?保护电路?：过压/欠压监测、电压监控（如LED指示）。
• ?其他功能?：恒流源/沉、延时定时器、3V离线开关电源控制。

?4. 设计支持?

• ?稳定性?：建议负载电容>10nF且<50pF以确保稳定性。
• ?热管理?：TO-92封装热阻161°C/W，需根据环境温度降额使用。

?5. 文档结构?

• ?章节覆盖?：特性、应用说明、电气规格（含绝对最大额定值）、典型性能曲线、封装信息。
• ?附录?：包含修订历史、机械尺寸图、订购型号列表（如LMV431AIZ/NOPB为TO-92工业级型号）。
