TLVH431 1.5%低压宽工作电流可调精密分流稳压器数据手册

TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh431.pdf

特性

• 低压工作：低至 1.24V
• 25°C 时的参考电压容差
  • B 级为 0.5%
  • A 级 1%
  • 标准级 1.5%
• 可调输出电压，VO = VREF 至 18V
• 宽工作阴极电流范围：100μA 至 70mA
• 0.25Ω典型输出阻抗
• –40°C 至 +125°C 规格
• TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%

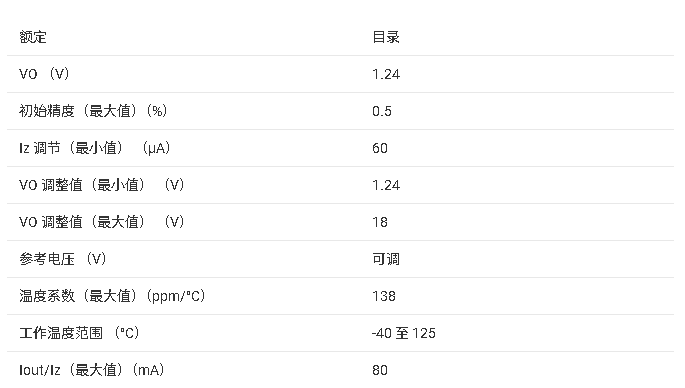

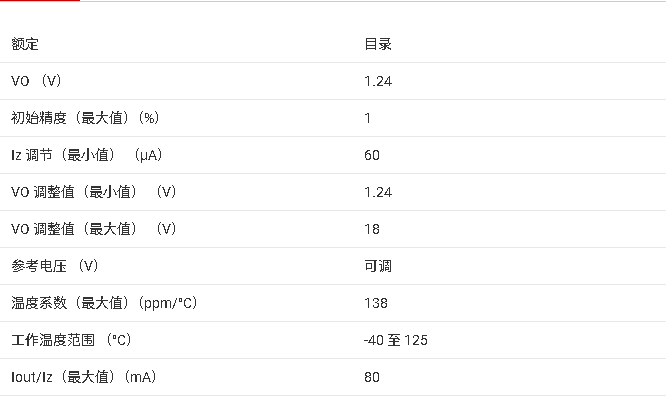

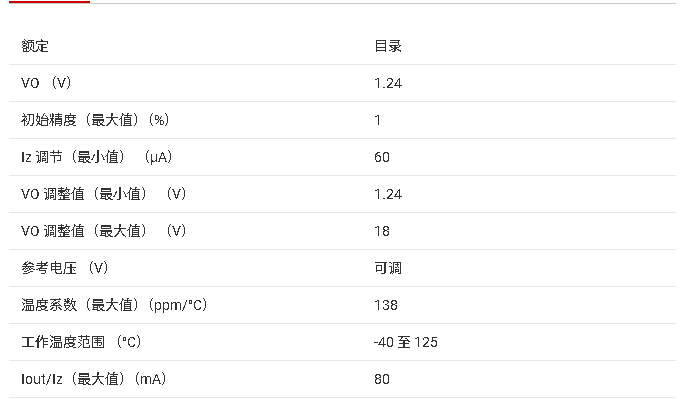

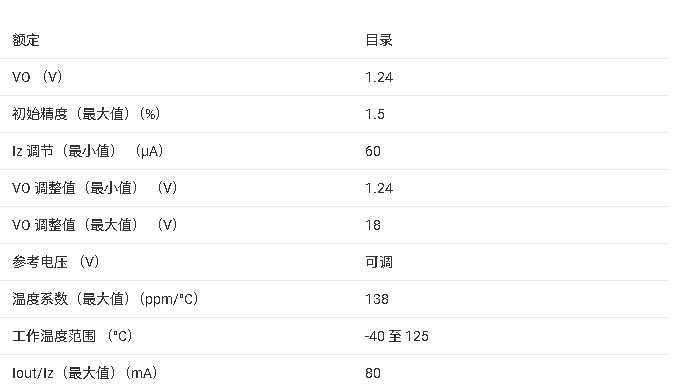

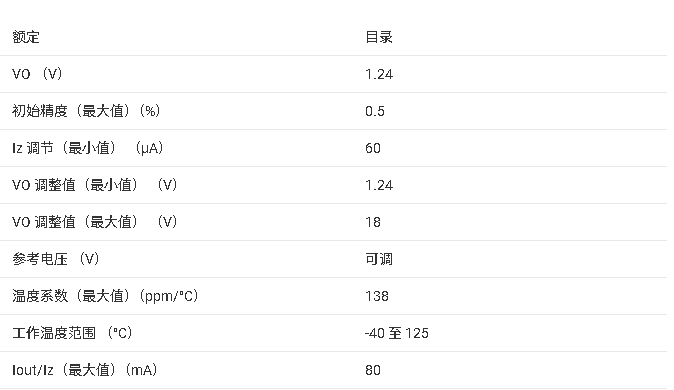

参数

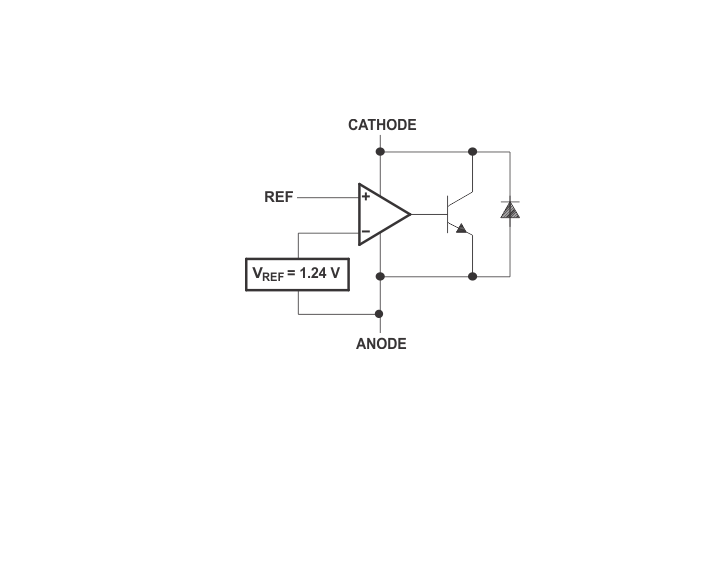

方框图

?1. 产品概述?

• ?型号系列?：TLVH431、TLVH431A/B、TLVH432、TLVH432A/B，为低压3端可调电压基准源。
• ?关键特性?：
  • ?低压操作?：最低至1.24V，适用于3V-3.3V电源系统。
  • ?高精度?：参考电压公差分三档（B级±0.5%、A级±1%、标准级±1.5%）。
  • ?宽工作范围?：阴极电流100μA至70mA，动态阻抗典型值0.25Ω。
  • ?温度稳定性?：支持-40°C至+125°C工业/商业温度范围。
• ?封装选项?：SOT-23、SC-70（超小封装，比SOT-23小40%）、TO-92、SOT-89等。

?2. 核心功能?

• ?电压基准?：通过外部电阻可调输出（VREF至18V），典型应用包括：
  • 数据转换器的可调电压基准。
  • 反激式开关电源（SMPS）的次级侧稳压。
  • 替代低压齐纳二极管，集成参考的比较器。
• ?动态响应?：快速开启特性，适合电源轨监控和瞬态响应场景。

?3. 电气特性?

• ?绝对最大额定值?：
  • 阴极电压：-25V至20V（相对于阳极）。
  • 阴极电流：80mA（连续）。
• ?热性能?：不同封装的热阻参数（如SC-70的θJA为259°C/W）。
• ?噪声与稳定性?：等效输入噪声电压低至300nV/√Hz（典型值），内置补偿无需外部电容。

?4. 典型应用电路?

• ?比较器模式?（开环）：
  • 内部1.24V基准直接驱动，需保证最小阴极电流（100μA）。
  • 响应时间与过驱电压相关，建议输入电阻<10kΩ以减少误差。
• ?并联稳压器?（闭环）：
  • 需注意稳定性与负载电容的关系（参考相位裕度曲线）。

?5. 设计要点?

• ?精度控制?：温度漂移、电阻公差及动态阻抗需综合考量。
• ?布局建议?：高电流路径需加宽走线，去耦电容靠近器件放置。
• ?选型指南?：
  • ?TLVH432?：引脚配置与TLVH431相同，但SOT-23/SOT-89封装引脚排列不同。
