TLVH431B 0.5%低压宽工作电流可调精密分流稳压器数据手册

TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh431b.pdf

特性

• 低压工作：低至 1.24V
• 25°C 时的参考电压容差
  • B 级为 0.5%
  • A 级 1%
  • 标准级 1.5%
• 可调输出电压，VO = VREF 至 18V
• 宽工作阴极电流范围：100μA 至 70mA
• 0.25Ω典型输出阻抗
• –40°C 至 +125°C 规格
• TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%

参数

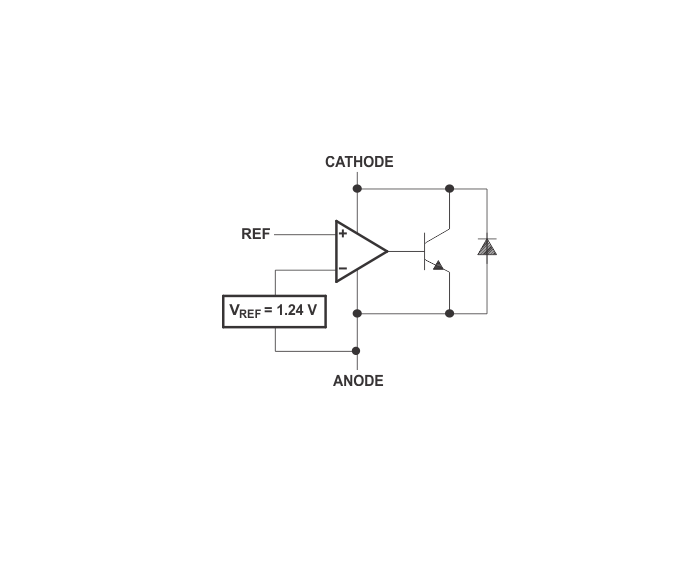

方框图

?1. 产品概述?
TLVH431/432是德州仪器（TI）推出的低压3端可调电压基准源，工作电压低至1.24V，适用于工业、汽车、通信和计算等领域。其核心特性包括：

• ?电压范围?：输出可调范围VREF（1.24V）至18V，通过外部电阻配置。
• ?精度等级?：提供B级（0.5%）、A级（1%）和标准级（1.5%）的参考电压公差。
• ?封装选项?：支持SOT-23、SC-70、TO-92、SOT-89等多种封装，其中SC-70比SOT-23小40%。

?2. 关键特性?

• ?电气参数?：
  • 阴极电流范围：100μA至70mA
  • 动态阻抗：典型0.25Ω
  • 工作温度：-40°C至+125°C（工业级）
• ?功能模式?：
  • ? 开环（比较器模式） ?：集成基准电压，快速响应。
  • ? 闭环（分流稳压器模式） ?：通过反馈电阻网络实现精确电压调节。

?3. 应用场景?

• 数据转换器的可调电压基准
• 反激式开关电源（SMPS）的次级侧稳压
• 替代低压齐纳二极管
• 电源轨电压监控
• 带集成基准的比较器

?4. 设计要点?

• ?稳定性?：无需输出电容即可稳定工作，但需注意容性负载对相位裕量的影响（参考典型特性曲线）。
• ?布局建议?：高电流应用需优化阴极和阳极走线宽度以减少压降。
• ?热管理?：不同封装的θJA值差异显著（如SOT-89为52°C/W，SC-70为259°C/W）。

?5. 版本差异?

• ?TLVH431与TLVH432?：功能相同，但432提供SOT-23和SOT-89封装的替代引脚排列。
• ?后缀标识?：B/A/无后缀分别对应0.5%/1%/1.5%的初始精度。
