?TLVH431B-EP 低电压宽工作电流可调精密分流稳压器技术文档总结

TLVH431B-EP 器件是一款低压、3 端子、可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （1.24 V）和18 V，带两个外部电阻（见图24）。该器件的工作电压 （1.24 V） 低于广泛使用的 TL431 和 TL1431 并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431B-EP器件非常适合用于3 V至3.3 V开关模式电源的隔离式反馈电路中的基准电压源。它的典型输出阻抗为 0.25 Ω。有源输出电路提供了非常尖锐的导通特性，使 TLVH431B-EP 器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlvh431b-ep.pdf

特性

• 低压工作：低至 1.24 V
• 25°C 时参考电压容差为 0.5%
• 可调输出电压，V O = V裁判至 18 V
• 宽工作阴极电流范围：
  200 μA 至 70 mA
• 0.25-Ω典型输出阻抗
• 支持国防和航空航天应用：
  • 受控基线
  • 提供扩展（–55°C 至 125°C）温度范围
  • 延长产品生命周期
  • 扩展产品更改通知
  • 产品可追溯性

参数

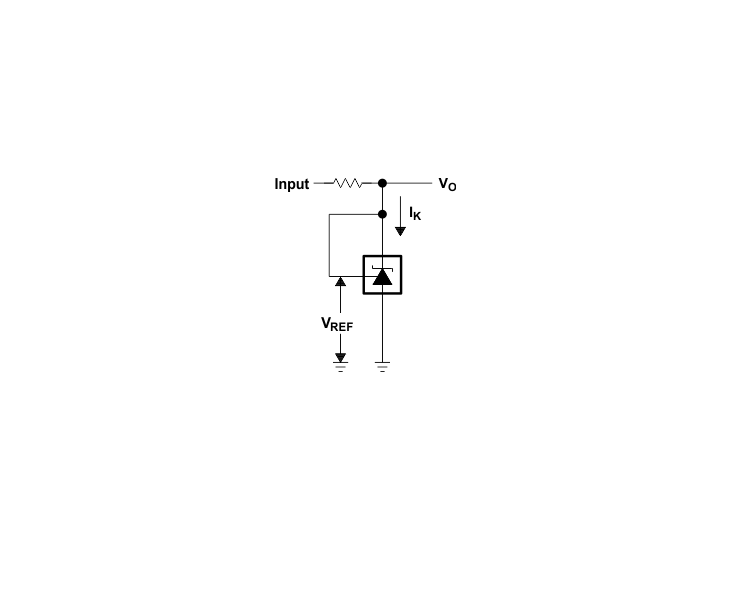

方框图

?1. 产品概述?
TLVH431B-EP 是德州仪器（TI）推出的增强型塑料封装低电压可调精密分流稳压器，主要特点包括：

• ?低电压操作?：最低工作电压1.24 V，适用于低压场景。
• ?高精度?：参考电压公差0.5%（25°C时）。
• ?宽工作电流范围?：200 μA至70 mA。
• ?应用领域?：电源管理（如反激式开关电源）、电压监控、稳压器替代等。

?2. 关键特性?

• ?电气参数?：
  • 参考电压（VREF）：1.24 V ±0.5%（25°C）。
  • 动态阻抗：典型值0.25 ?。
  • 工作温度范围：-55°C至125°C（扩展工业级）。
• ?封装?：SOT-23（3引脚），尺寸2.92 mm × 1.30 mm。

?3. 功能描述?

• ? 开环模式（比较器） ?：通过内部参考电压实现快速响应，适用于电压监测和比较。
• ? 闭环模式（稳压器） ?：通过外部电阻分压网络调节输出电压（VREF至18 V），支持精确稳压。

?4. 典型应用?

• ?次级侧稳压?：在隔离式电源中与光耦配合使用。
• ?电压基准?：替代齐纳二极管，提供更稳定的参考电压。
• ?动态阻抗补偿?：通过外部电容优化稳定性（需参考相位裕量曲线）。

?5. 设计注意事项?

• ?稳定性?：需根据负载电容选择补偿网络（参考文档中的相位裕量测试电路）。
• ?精度优化?：电阻分压网络需选用0.1%精度电阻以减少误差。
• ?布局建议?：高频路径需缩短，大电流走线需加宽。

?6. 文档支持?

• 包含详细电气特性表、典型应用电路、热性能参数及封装信息。
• 相关设计指南参考《Compensation Design With TL431 for UCC28600》等TI应用笔记。

?7. 订购信息?

• 型号：TLVH431BMDBZREP（SOT-23封装），符合RoHS标准，支持扩展温度范围。

该文档为工程师提供全面的设计参数、测试数据和布局建议，适用于高可靠性要求的工业及汽车电子应用。
