TLVH432B 0.5% 低压宽工作电流可调精密分流稳压器数据手册

TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh432b.pdf

特性

• 低压工作：低至 1.24V
• 25°C 时的参考电压容差
  • B 级为 0.5%
  • A 级 1%
  • 标准级 1.5%
• 可调输出电压，VO = VREF 至 18V
• 宽工作阴极电流范围：100μA 至 70mA
• 0.25Ω典型输出阻抗
• –40°C 至 +125°C 规格
• TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%

参数

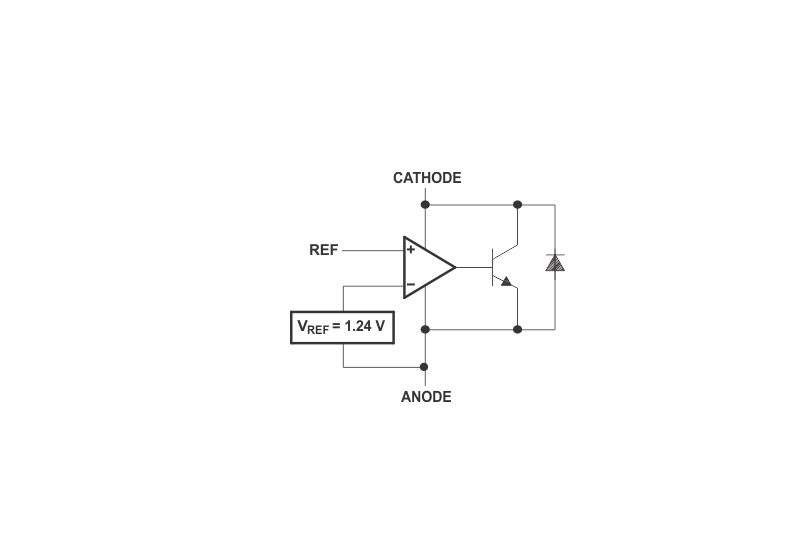

方框图

?1. 产品概述?
TLVH431/432是德州仪器（TI）推出的低压可调精密并联稳压器，工作电压低至1.24V，适用于工业、汽车、通信和计算设备。其核心特性包括：

• ?电压调节范围?：1.24V至18V可调
• ?精度等级?：B级（0.5%）、A级（1%）、标准级（1.5%）
• ?工作电流范围?：100μA至70mA
• ?温度范围?：-40°C至+125°C（工业级）

?2. 关键特性?

• ?低电压操作?：支持1.24V基准电压，优于传统TL431（2.5V）。
• ?高精度?：B级器件在25°C时参考电压公差仅±0.5%。
• ?动态阻抗?：典型值0.25Ω，提供稳定的输出电压。
• ?封装选项?：包括SOT-23、SC-70、TO-92和SOT-89，其中SC-70封装比SOT-23小40%。

?3. 应用场景?

• ?电源管理?：反激式开关电源（SMPS）的次级侧稳压。
• ?电压监控?：电源轨的电压监测。
• ?替代齐纳二极管?：低泄漏电流，适用于板载稳压和可调电源。
• ?比较器集成?：内置参考电压，简化电路设计。

?4. 功能描述?

• ? 开环模式（比较器） ?：通过REF引脚与内部基准比较，输出开关信号。
• ? 闭环模式（稳压器） ?：通过外部电阻分压反馈实现精确电压调节。
• ?稳定性?：内部补偿无需外部电容，但支持容性负载优化（需参考相位裕度曲线）。

?5. 典型电路设计?

• ?稳压器配置?：VO = VREF × (1 + R1/R2) + IREF × R1，需确保阴极电流>100μA。
• ?比较器应用?：需提供足够过驱电压（>10% VREF）以确保快速响应。

?6. 热与机械规格?

• ?热阻?：SC-70封装θJA为259°C/W，SOT-89为52°C/W。
• ?绝对最大额定值?：阴极电压-25V至20V，存储温度-65°C至150°C。

?7. 文档支持?

• 包含详细引脚配置、电气特性曲线（如VREF随温度变化）、布局指南及修订历史。
• 相关应用笔记：如《UCC28600补偿设计》《可调稳压器电压设置方法》。

?8. 版本更新?

• 2024年6月修订：更新引脚配置图，优化热性能数据。

?总结?
TLVH431/432系列以低电压、高精度和灵活性成为电源设计的理想选择，特别适用于空间受限和低功耗应用。其多封装选项和宽温度范围适配严苛环境需求。
