TL432LI 具有优化基准电流的可调精密分流稳压器数据手册

科技绿洲 ? 2025-08-11 14:35 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TL431LI器件是一款三端可调分流稳压器,在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 (约 2.495 V)和 36 V,带有两个外部电阻。这些器件的典型输出阻抗为 0.3 Ω。有源输出电路提供了非常尖锐的导通特性,使这些器件成为许多应用中齐纳二极管的绝佳替代品,例如板载调节、可调电源开关电源。该器件是行业标准 TL431 的引脚对引脚替代品,具有优化的 I裁判和我伊德夫性能。较低的 I裁判和我伊德夫数值使设计人员能够实现更高的系统精度和更低的漏电流。TL432LI 器件具有与 TL431LI 器件完全相同的功能和电气规格,但 DBZ 封装的引脚排列不同。
*附件:tl432li.pdf

TL431LI 器件提供两个等级,B 级和 A 级的初始公差(25°C 时)分别为 0.5% 和 1%。此外,低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。

TL43xLIxQ器件的工作温度为–40°C至125°C。

特性

  • 25°C时的基准电压容差
    • 0.5%(B级)
    • 1%(A级)
  • 最小典型输出电压:2.495 V
  • 可调输出电压:V裁判至 36 V
  • 工作温度范围为?40°C至+125°C (Q Temp)
  • 最大温度漂移
    • 10 mV(C 温度)
    • 17 mV(I 温度)
    • 27 mV(Q 温度)
  • 0.3-Ω典型输出阻抗
  • 电流能力
    • 分钟 = 1 mA(最大值)
    • = 15 mA(最大值)
  • 参考输入电流 I 裁判 :0.4 μA(最大值)
  • 基准输入电流随温度变化的偏差,I 我(开发) :0.3 μA(最大值)

参数

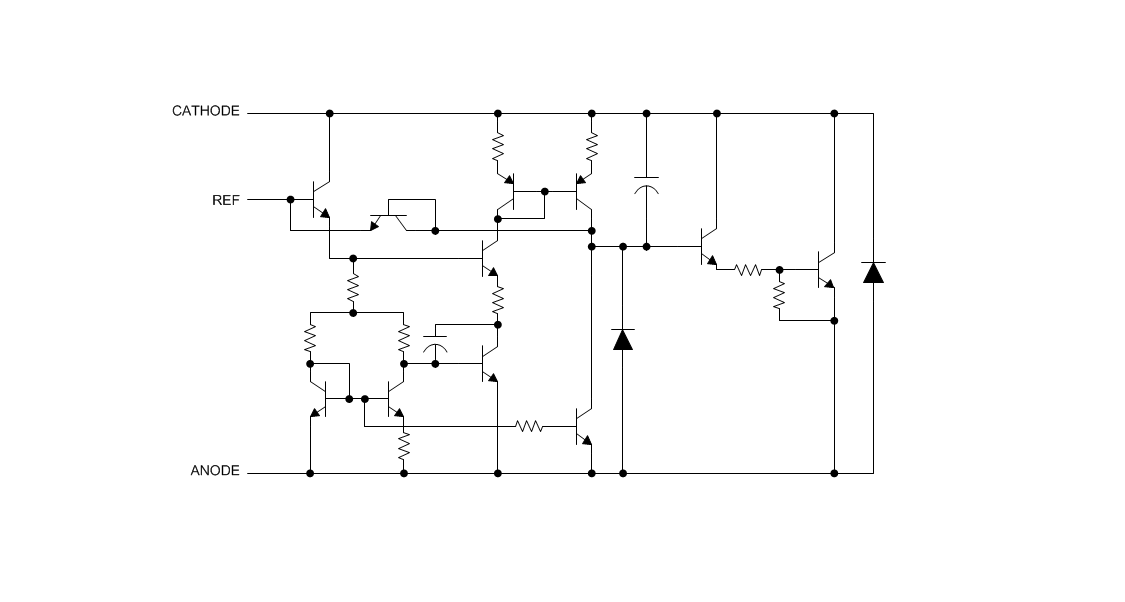

方框图

?1. 核心特性?

  • ?电压基准精度?:25°C下参考电压容差达0.5%(B级)或1%(A级)
  • ?工作范围?:输出电压可调(Vref至36V),温度范围-40°C至+125°C(Q级)
  • ?关键参数?:
    • 典型输出阻抗0.3Ω
    • 最小阴极电流1mA(最大)
    • 参考输入电流Iref仅0.4μA(最大)
    • 温度漂移:Q级最大27mV

?2. 应用场景?

  • 开关电源次级侧调节(如反激式SMPS
  • 齐纳二极管替代方案
  • 电压监控/精密恒流源
  • 带集成基准的比较器

?3. 技术亮点?

  • ?动态阻抗?:ΔVKA/ΔIKA特性优化,确保负载变化时稳定性
  • ?温度补偿?:VI(dev)参数定义全温度范围参考电压偏差,Q级器件支持汽车级环境
  • ?引脚兼容性?:TL432LI与TL431LI功能相同但DBZ封装引脚不同

?4. 设计支持?

  • ?稳定性边界?:提供负载电容与振荡条件的关联曲线(图12)
  • ?典型电路?:
    • 精密电流源(IO=Vref/RS
    • 隔离式反激电路(配合光耦实现<3%反馈精度)
    • 延时定时器(延迟=RC×ln(12V/(12V-Vref)))
