?TL431LI-Q1/TL432LI-Q1可编程分流稳压器技术文档总结

TL431LI-Q1 是一款三端可调分流稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （约 2.495 V）和 36 V，带两个外部电阻。该器件的典型输出阻抗为 0.3 Ω。其有源输出电路提供了非常尖锐的导通特性，使其成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是行业标准 TL431-Q1 的引脚对引脚替代品，具有优化的 I裁判和我伊德夫性能。较低的 I裁判和我伊德夫TL431LI使设计人员能够实现更高的系统精度和更低的漏电流。TL432LI-Q1 具有与 TL431LI-Q1 完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。
*附件：tl432li-q1.pdf

TL431LI-Q1 提供两个等级，B 级和 A 级的初始公差（25°C 时）分别为 0.5% 和 1%。TL431LI-Q1 还提供两种温度等级：1 级（在部件号中用“Q”表示）和 0 级（在部件号中用“E”表示），分别代表 125°C 和 150°C 的最高环境工作温度。TL43xLI-Q1 的工作温度范围为 1 级的 –40°C 至 125°C，0 级的 –40°C 至 150°C，其低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度
  • 器件温度等级 0：–40°C 至 +150°C 环境工作温度
• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
• 最小典型输出电压：2.495 V
• 可调输出电压：V裁判至 36 V
• 1 级最大温度漂移为 27 mV
• 0 级的最大温度漂移为 34 mV
• 0.3-Ω典型输出阻抗
• 灌电流能力
  • 我 分钟 = 0.6 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 参考输入电流 I 裁判 ：0.4 μA（最大值）
• 基准输入电流随温度变化的偏差，I 我（开发） ：0.3 μA（最大值）

参数

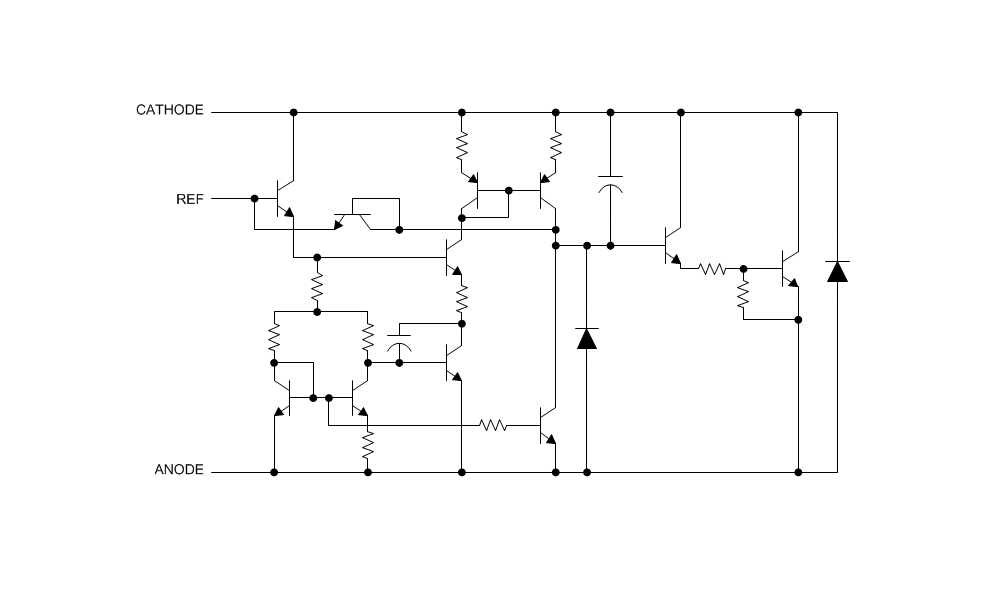

方框图

?1. 产品概述?

• ?型号?：TL431LI-Q1（标准引脚）和TL432LI-Q1（DBZ封装引脚不同，功能相同）。
• ?类型?：三端可调分流稳压器，适用于汽车级（AEC-Q100认证）及工业应用。
• ?核心特性?：
  • 输出电压范围：2.495V至36V（通过外部电阻调节）。
  • 初始精度：A级±1%，B级±0.5%（25°C）。
  • 温度漂移：Grade 1（-40°C至125°C）最大27mV，Grade 0（-40°C至150°C）最大34mV。
  • 低动态阻抗（0.3Ω典型值）和高灌电流能力（15mA最大）。

?2. 关键参数?

• ?电气特性?：
  • 参考电压（Vref）：2.495V（典型值）。
  • 最小阴极电流（Imin）：0.6mA（确保稳压）。
  • 参考输入电流（Iref）：0.4μA（最大）。
• ?封装?：SOT-23（3引脚），尺寸2.9mm×1.3mm。

?3. 应用场景?

• ?典型应用?：
  • 逆变器/电机控制、DC/DC转换器、LED驱动。
  • 车载充电器（OBC）、信息娱乐系统、动力总成传感器。
• ?功能模式?：
  • ?开环?：作为高增益比较器（集成参考电压）。
  • ?闭环?：误差放大器或稳压器（需反馈网络）。

?4. 设计要点?

• ?稳定性?：无需输出电容即可稳定工作，但需参考图12选择容性负载。
• ?精度优化?：
  • 使用0.1%精度电阻降低分压误差。
  • 考虑温度漂移（VI(dev)）和动态阻抗影响。
• ?布局建议?：
  • 旁路电容靠近器件，电流走线宽度需适配电流密度。

?5. 系统示例?

• ?典型电路?：
  • 精密5V LDO（图32）、PWM转换器（图33）、恒流源（图37）。
  • 光耦隔离反激电路（图25），支持高精度反馈（误差<3%）。
