ATL431LI 低 IQ 可编程分流稳压器，采用超小型 DQN 封装技术手册

ATL43xLI 器件是一款三端可调并联稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （约 2.5 V）和 36 V，带有两个外部电阻。这些器件的典型输出阻抗为 0.3 Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是TL431LI和TL432LI的引脚对引脚替代品，具有更低的最小工作电流，有助于降低系统功耗。ATL432LI 器件具有与 ATL431LI 器件完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。该ATL431LI还采用微型 X2SON （1.00 mm x 1.00 mm） 封装，非常适合空间受限的应用。
*附件：atl431li.pdf

ATL431LI 器件提供两个等级，B 级和 A 级的初始容差（25°C 时）分别为 0.5% 和 1%。此外，低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。

ATL43xLIxQ器件的工作温度范围为–40°C至+125°C。

特性

• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
• 最小典型输出电压：2.5 V
• 可调输出电压：V裁判至 36 V
• 工作温度范围为?40°C至+125°C （Q温度）
• 最大温度漂移
  • 17 mV（I 温度）
  • 27 mV（Q 温度）
• 0.3-Ω典型输出阻抗
• 灌电流能力
  • 我 分钟 = 0.08 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 参考输入电流 I 裁判 ：0.4 μA（最大值）
• 基准输入电流随温度变化的偏差，I 我（开发） ：0.3 μA（最大值）
• 封装：1mm x 1mm X2SON或SOT23-3

参数

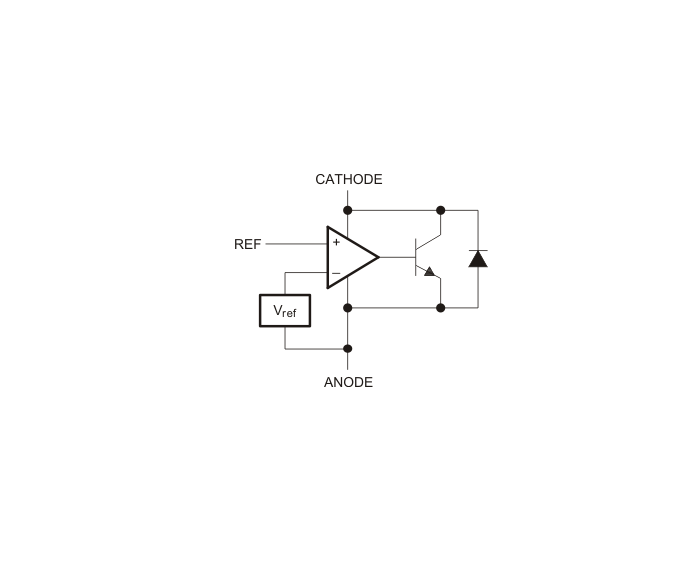

方框图

?1. 产品概述?

• ?型号?：ATL431LI/ATL432LI，为三端可调分流稳压器，兼容TL431LI/TL432LI引脚，但静态电流更低（最小工作电流0.08mA）。
• ?核心特性?：
  • ?电压基准精度?：25°C下A级±1%，B级±0.5%。
  • ?输出电压范围?：可调（Vref至36V），基准电压Vref≈2.5V。
  • ?温度范围?：工业级（-40°C至85°C），汽车级（-40°C至125°C）。
  • ?动态阻抗?：典型0.3Ω，支持高精度稳压。
  • ?封装?：1mm×1mm X2SON（超小尺寸）或SOT23-3。

?2. 关键参数?

• ?电气特性?：
  • ?参考电压容差?：A级±25mV，B级±12.5mV（25°C）。
  • ?温度漂移?：工业级最大17mV，汽车级27mV。
  • ?阴极电流能力?：最小0.08mA，最大15mA。
  • ?参考输入电流?：最大0.4μA。
• ?绝对最大额定值?：
  • 阴极电压37V，连续阴极电流18mA，存储温度-65°C至150°C。

?3. 典型应用?

• ?电压基准与稳压?：
  • 替代齐纳二极管，用于开关电源次级侧稳压。
  • 可调电源设计，通过外部电阻设置输出电压（公式：Vout = Vref×(1+R1/R2)）。
• ?电流控制?：
  • 精密恒流源/沉，如LED驱动（Iout = Vref/Rs）。
• ?比较器功能?：
  • 集成基准的电压监控，支持欠压/过压检测。
• ?系统示例?：
  • 隔离反激电源反馈电路、高电流串联稳压器、延迟定时器等。

?4. 设计要点?

• ?稳定性?：需避免容性负载引发振荡（参考稳定性边界条件图表）。
• ?布局建议?：
  • 旁路电容靠近器件，高电流路径加宽走线。
  • X2SON封装需焊接散热焊盘以优化热性能。
• ?热管理?：最大结温150°C，功耗计算需考虑环境温度与热阻（如SOT23-3的θJA=371.7°C/W）。
