ATL431系列 2.5V 低 IQ 可调精密分流稳压器数据手册

ATL431 和 ATL432 是三端可调分流稳压器，在适用的汽车、商业和工业温度范围内具有指定的热稳定性。输出电压可以设置为 Vref （约 2.5V） 和 36V 之间的任意值，具有两个外部电阻。这些器件的典型输出阻抗为 0.05Ω。有源输出电路提供非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的出色替代品，例如板载调节、可调电源和开关电源。
*附件：atl431.pdf

与前代产品相比>ATL43x的阴极电流范围提高了20倍。它还具有更广泛的负载电容类型和值。

ATL431 和 ATL432 是完全相同的器件，但引脚排列和订单号不同。ATL43x 提供两个等级，B 级和 A 级的初始容差（25°C 时）分别为 0.5%、1%。此外，低输出漂移与温度关系可确保在整个温度范围内保持一致的电压调节。

ATL43xxI 器件的工作温度范围为 –40°C 至 +85°C，ATL43xxQ 器件的工作温度范围为 –40°C 至 +125°C。

特性

• 2.5V至36V的可调稳压输出
• 极低工作电流
  • IKA（最小值）= 35μA（最大值）
  • IREF = 150nA（最大值）
• 内部补偿稳定性
  • 稳定，无容性负载
• 25°C时的基准电压容差
  • B 级 0.5%
  • A 级 1%
• 典型温度漂移
  • 5mV（–40°C 至 +85°C）;I 版本
  • 6mV（–40°C 至 +125°C）;Q 版本
• 扩展阴极电流范围 35μA 至 100mA
• 0.3Ω （最大值）的低输出阻抗

参数

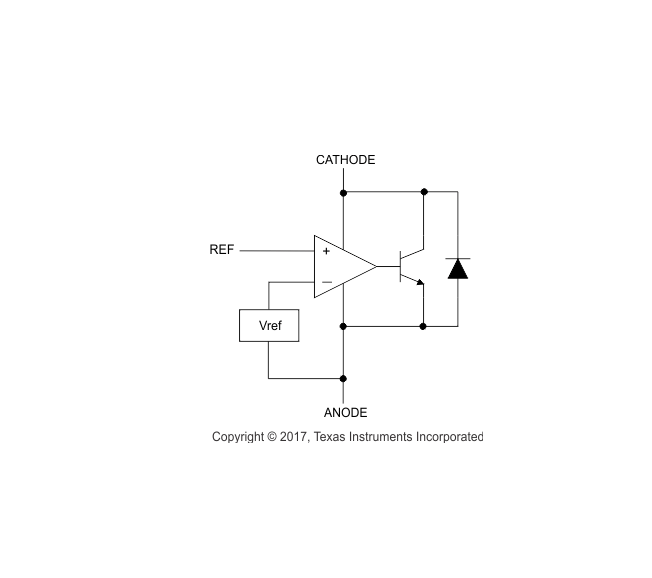

方框图

?1. 产品概述?
ATL431和ATL432是德州仪器（TI）推出的三端可调精密并联稳压器，具有以下核心特性：

• ?输出电压范围?：2.5V至36V（通过外部电阻调节）
• ?超低工作电流?：最小阴极电流（IKA）仅35?A，参考输入电流（IREF）最大150nA
• ?高精度?：提供A级（1%）和B级（0.5%）两种初始电压容差
• ?温度稳定性?：典型温漂5mV（-40°C至+85°C）或6mV（-40°C至+125°C）
• ?宽工作温度?：I级（-40°C至+85°C）和Q级（-40°C至+125°C）

?2. 关键应用场景?

• 反激式开关电源（SMPS）的次级侧稳压
• 工业、计算、消费电子及便携设备
• 可调电压/电流基准源
• 齐纳二极管替代方案

?3. 技术亮点?

• ?动态阻抗?：典型值0.05Ω，最大0.3Ω
• ?稳定性?：无需输出电容即可稳定工作，兼容多种容性负载
• ?引脚兼容性?：ATL431与ATL432功能相同，仅引脚排列不同

?4. 电气特性?

• ? 参考电压（Vref） ?：2.5V±容差（A/B级）
• ?阴极电流范围?：35?A至100mA
• ?ESD保护?：HBM 2000V，CDM 1000V

?5. 封装与订购信息?

• ?封装类型?：SOT-23（3引脚）
• ?尺寸?：2.9mm×1.6mm
• ?型号后缀?：AI/AQ（A级）、BI/BQ（B级）

?6. 设计支持?

• 提供典型应用电路（如比较器、稳压器）及布局指南
• 包含稳定性边界条件图表（图5-14至图5-21）
• 推荐文档：《Designing with the "Advanced" TL431, ATL431》（SLVA685）

?7. 修订历史?

• 最新版本（2024年12月修订）更新了稳定性测试数据和封装信息

?附件说明?
本文档完整覆盖ATL43x系列的数据手册内容，包括特性、参数、应用设计及机械封装细节。
