ATL432LI 高带宽、低IQ可编程分流稳压器数据手册

ATL43xLI 器件是一款三端可调并联稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （约 2.5 V）和 36 V，带有两个外部电阻。这些器件的典型输出阻抗为 0.3 Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是TL431LI和TL432LI的引脚对引脚替代品，具有更低的最小工作电流，有助于降低系统功耗。ATL432LI 器件具有与 ATL431LI 器件完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。该ATL431LI还采用微型 X2SON （1.00 mm x 1.00 mm） 封装，非常适合空间受限的应用。

ATL431LI 器件提供两个等级，B 级和 A 级的初始容差（25°C 时）分别为 0.5% 和 1%。此外，低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。

ATL43xLIxQ器件的工作温度范围为–40°C至+125°C。
*附件：atl432li.pdf

特性

• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
• 最小典型输出电压：2.5 V
• 可调输出电压：V裁判至 36 V
• 工作温度范围为?40°C至+125°C （Q温度）
• 最大温度漂移
  • 17 mV（I 温度）
  • 27 mV（Q 温度）
• 0.3-Ω典型输出阻抗
• 灌电流能力
  • 我 分钟 = 0.08 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 参考输入电流 I 裁判 ：0.4 μA（最大值）
• 基准输入电流随温度变化的偏差，I 我（开发） ：0.3 μA（最大值）
• 封装：1mm x 1mm X2SON或SOT23-3

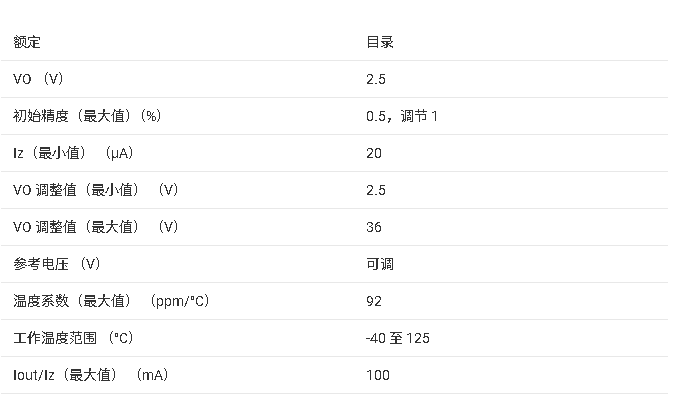

参数

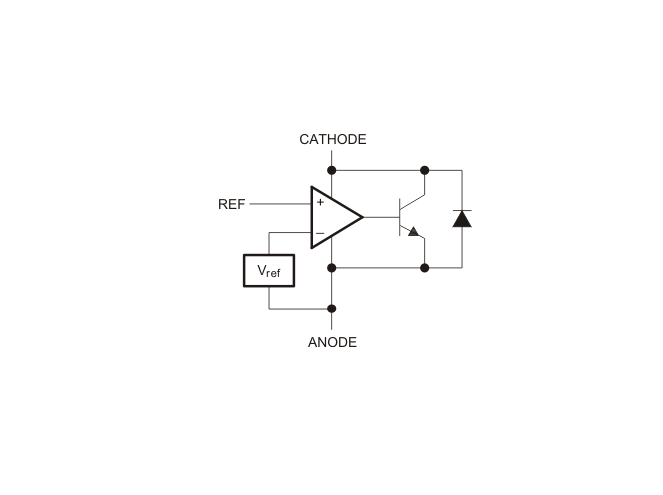

方框图

?1. 核心特性?

• ?电压基准精度?：25°C下提供0.5%（B级）和1%（A级）两种容差选项。
• ?宽电压范围?：输出可调范围2.5V至36V，支持-40°C至+125°C（Q温度级）工作环境。
• ?低静态电流?：参考输入电流（IREF）最大0.4μA，最小阴极调节电流（Imin）仅80μA。
• ?动态性能?：典型输出阻抗0.3Ω，支持15mA最大灌电流能力。
• ?封装选项?：1mm×1mm X2SON超小封装及SOT23-3标准封装。

?2. 关键应用场景?

• ?电源管理?：反激式开关电源（SMPS）次级侧稳压、精密恒流源/沉。
• ?替代方案?：可替换齐纳二极管，用于电压监控或基准电路。
• ?信号处理?：集成基准的电压比较器、可调电压/电流参考。

?3. 功能描述?

• ?三端可调稳压器?：通过外部电阻设置输出电压，内部放大器与基准源实现高精度调节。
• ?动态阻抗补偿?：ΔVREF/ΔVKA特性优化负载瞬态响应，典型值-0.5mV/V。
• ?稳定性设计?：无负载电容时稳定，但需参考边界条件图表选择容性负载（如Figure 13）。

?4. 电气参数?

• ? 基准电压（VREF） ?：2.5V典型值，全温漂移±17mV（工业级）/±27mV（汽车级）。
• ? 动态阻抗（|ZKA|） ?：0.3Ω（1mA≤IKA≤15mA），确保低纹波输出。
• ?关断特性?：36V阴极电压下漏电流仅1μA（最大值）。

?5. 设计支持?

• ?典型电路?：提供精密恒流源、隔离反激拓扑、电压监控等参考设计（如Figure 25-40）。
• ?布局建议?：X2SON封装需连接散热焊盘以优化热性能（Figure 42）。
• ?稳定性分析?：需避免容性负载引发振荡（参考SLVA482应用笔记）。

?6. 文档与支持?

• ?版本历史?：包含多次修订（如2019年11月D版新增X2SON布局示例）。
• ?相关资源?：链接至稳定性分析（SLVA482）、电压设置指南（SLVA445）等文档。

?总结?：ATL431LI/ATL432LI是面向高效能电源与信号链设计的精密稳压器，兼具低功耗、高带宽和灵活配置特性，适用于汽车、工业及通信设备等高可靠性场景。
