?ATL431LI-Q1/ATL432LI-Q1 高带宽低静态电流可编程分流稳压器技术文档总结

ATL43xLI-Q1 是一款三端可调分流稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。其输出电压可以设置为 V 之间的任何值 裁判 （约 2.5 V）和 36 V，带两个外部电阻。该器件的典型输出阻抗为 0.3 Ω。其有源输出电路提供了非常尖锐的导通特性，使其成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是 TL431LI-Q1 和 TL432LI-Q1 的引脚对引脚替代品，具有更低的最小工作电流，有助于降低系统功耗。ATL432LI-Q1 具有与 ATL431LI-Q1 完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。

ATL431LI-Q1 提供两个等级，B 级和 A 级的初始公差（25°C 时）分别为 0.5% 和 1%。ATL43xLI-Q1 的工作温度范围为 –40°C 至 +125°C，其低输出漂移与温度关系确保了在整个温度范围内的良好稳定性。
*附件：atl431li-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度
• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
• 最小典型输出电压：2.5 V
• 可调输出电压：V裁判至 36 V
• 工作温度范围为?40°C至+125°C
• 27 mV 最大温度漂移
• 0.3-Ω典型输出阻抗
• 灌电流能力
  • 我 分钟 = 0.08 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 参考输入电流 I 裁判 ：0.4 μA（最大值）
• 基准输入电流随温度变化的偏差，I 我（开发） ：0.3 μA（最大值）

参数

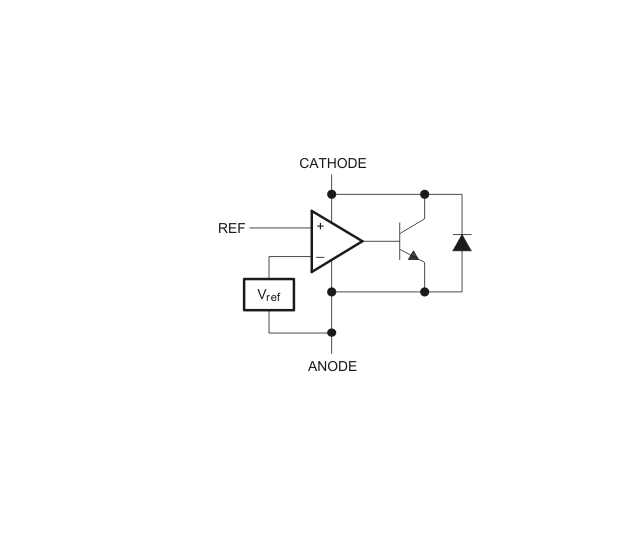

方框图

?1. 产品概述?

• ?型号?：ATL431LI-Q1（标准引脚）和ATL432LI-Q1（DBZ封装引脚不同，功能相同）
• ?类型?：三端可调分流稳压器，适用于汽车级（AEC-Q100 Grade 1，-40°C至125°C）及工业应用。
• ?核心特性?：
  • 输出电压范围：2.5 V（Vref）至36 V可调，精度达0.5%（B级）或1%（A级）。
  • 低静态电流（Imin=80 ?A典型值），动态阻抗0.3 Ω（典型值）。
  • 温度漂移最大27 mV，参考输入电流Iref≤0.4 ?A。

?2. 关键参数?

• ?电气特性?：
  • 阴极电压（VKA）：2.5 V至36 V，最大37 V（绝对额定值）。
  • 阴极电流（IKA）：0.08 mA至15 mA。
  • 工作温度：-40°C至125°C。
• ?封装?：SOT-23（3引脚），尺寸2.9 mm × 1.3 mm。

?3. 功能描述?

• ?工作原理?：通过外部电阻分压网络调节输出电压，内部集成高增益放大器与精密电压基准（约2.5 V）。
• ?工作模式?：
  • ? 开环（比较器模式） ?：快速响应输入电压变化，需保证最小阴极电流（Imin）。
  • ? 闭环（稳压模式） ?：通过反馈电阻网络实现精确电压/电流调节。

?4. 典型应用?

• ?电压基准?：为LDO、ADC等提供高精度参考电压。
• ?电源管理?：
  • DC/DC转换器反馈环路（如隔离反激拓扑）。
  • LED恒流驱动（通过外部MOSFET/BJT扩展电流）。
• ?保护电路?：过压保护（如“撬棍电路”）、电压监控。

?5. 设计注意事项?

• ?稳定性?：输出电容需根据图13的稳定性边界条件选择，避免振荡。
• ?精度优化?：
  • 反馈电阻精度影响输出电压（建议0.1%公差）。
  • 温度系数需结合VI(dev)参数计算。
• ?布局建议?：缩短阴极/阳极走线，降低寄生阻抗。

?6. 系统示例?

• ?图31-41?展示了多种应用电路，包括：
  • 高电流串联稳压器（图31）。
  • 隔离反激电源（图28，含光耦反馈）。
  • 恒流源（图41，IO=Vref/RS）。
