TL431LI-Q1 是一款三端可调分流稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值裁判（约 2.495 V）和 36 V，带两个外部电阻。该器件的典型输出阻抗为 0.3 Ω。其有源输出电路提供了非常尖锐的导通特性，使其成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是行业标准 TL431-Q1 的引脚对引脚替代品，具有优化的 I裁判和我~~伊德夫~~性能。较低的 I裁判和我~~伊德夫~~TL431LI使设计人员能够实现更高的系统精度和更低的漏电流。TL432LI-Q1 具有与 TL431LI-Q1 完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。

TL431LI-Q1 提供两个等级，B 级和 A 级的初始公差（25°C 时）分别为 0.5% 和 1%。TL431LI-Q1 还提供两种温度等级：1 级（在部件号中用“Q”表示）和 0 级（在部件号中用“E”表示），分别代表 125°C 和 150°C 的最高环境工作温度。TL43xLI-Q1 的工作温度范围为 1 级的 –40°C 至 125°C，0 级的 –40°C 至 150°C，其低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。
*附件：tl431li-q1.pdf

特性

符合汽车应用标准
AEC-Q100 符合以下标准：
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度
- 器件温度等级 0：–40°C 至 +150°C 环境工作温度
25°C 时的基准电压容差
- 0.5%（B级）
- 1%（A级）
最小典型输出电压：2.495 V
可调输出电压：V裁判至 36 V
1 级最大温度漂移为 27 mV
0 级的最大温度漂移为 34 mV
0.3-Ω典型输出阻抗
灌电流能力
- 我分钟 = 0.6 mA（最大值）
- 我嘉 = 15 mA（最大值）
参考输入电流 I 裁判：0.4 μA（最大值）
基准输入电流随温度变化的偏差，I ~~我（开发）~~ ：0.3 μA（最大值）

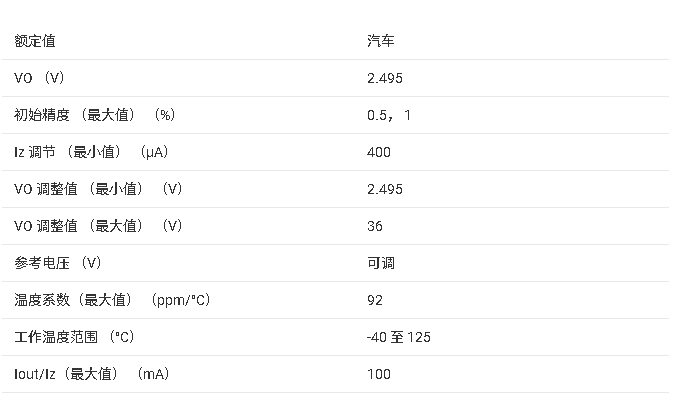

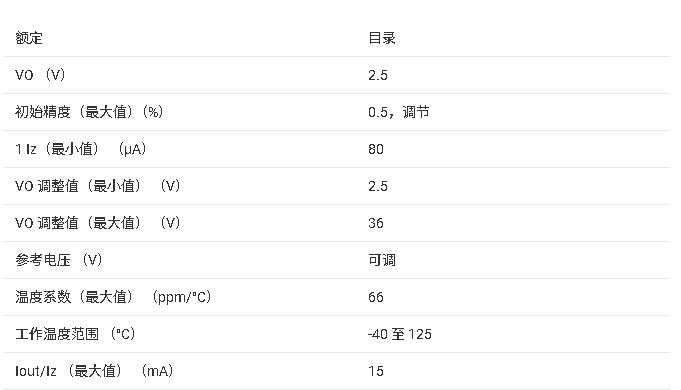

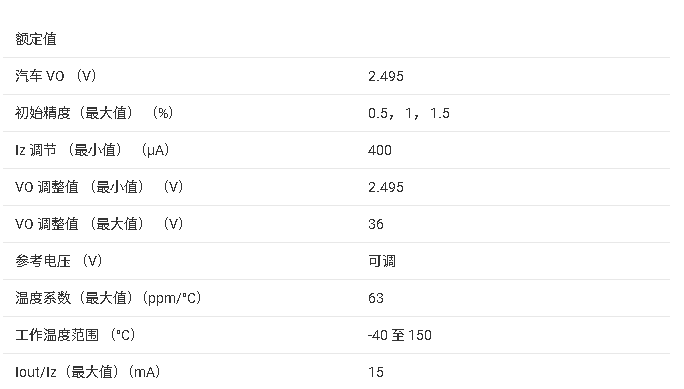

参数

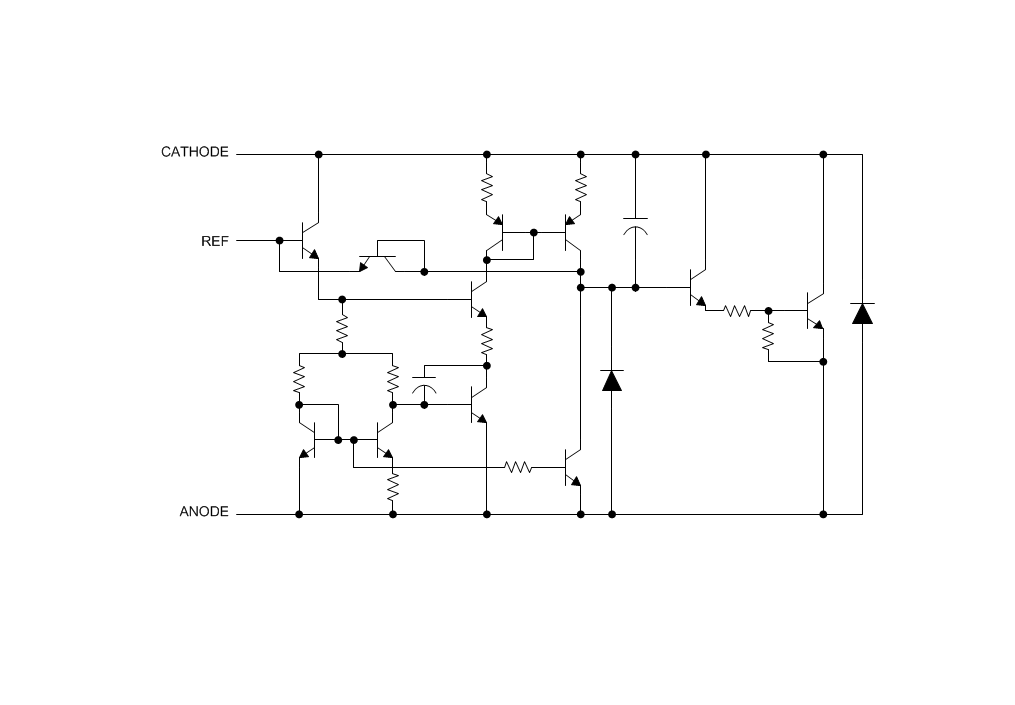

方框图

?1. 核心特性?

?汽车级认证?：符合AEC-Q100标准，支持-40°C至150°C（Grade 0）或125°C（Grade 1）工作温度范围。
?高精度参考电压?：
- 初始容差：0.5%（B级）或1%（A级）。
- 温度漂移：27mV（Grade 1）或34mV（Grade 0）。
?宽电压范围?：可调输出电压从Vref（约2.495V）至36V。
?低动态阻抗?：典型值0.3Ω，支持快速响应。
?低参考电流?：Iref最大0.4μA，II(dev)最大0.3μA，提升系统精度。

?2. 关键应用场景?

?电源管理?：DC/DC 转换器、LED驱动、开关电源。
?汽车电子?：逆变器、电机控制、车载充电器（OBC）、信息娱乐系统。
?保护电路?：电压钳位、过压保护（如Crowbar电路）。
?信号处理?：精密比较器、延时定时器、电流限制器。

?3. 功能描述?

?三端可调稳压器?：通过外部电阻设置输出电压，替代齐纳二极管。
?两种封装型号?：
- ?TL431LI-Q1?：标准引脚（阴极-REF-阳极）。
- ?TL432LI-Q1?：引脚顺序不同（REF-阴极-阳极），功能相同。
?工作模式?：
- ? 开环（比较器） ?：高增益快速响应，集成内部参考电压。
- ? 闭环（稳压器） ?：通过反馈网络实现精确电压/电流调节。
