TL431-Q1系列 汽车可调精密分流稳压器技术文档总结

TL431LI-Q1 / TL432LI-Q1 是 TL431-Q1 / TL432-Q1 的引脚对引脚替代品。TL43xLI-Q1 具有更好的稳定性、更低的温度漂移 （VI（dev） 和更低的基准电流 （Iref），可提高系统精度。

TL431-Q1 是一款三引脚可调并联稳压器，在适用的汽车温度范围内具有指定的热稳定性。输出电压可以设置为 V 中的任何值 裁判 （约2.5 V）至36 V，带两个外部电阻（见图28）。该器件的典型输出阻抗为 0.2 Ω。有源输出电路具有尖锐的导通特性，使该器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。

TL432-Q1 具有与 TL431-Q1 器件完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。
*附件：tl431-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 测试指南，包括以下内容：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
• 25°C 时的参考电压容差：
  • 1%（A级）
  • 0.5%（B级）
• 典型温漂：
  • 14 mV（Q 温度）
• 低输出噪声
• 0.2-Ω典型输出阻抗
• 灌电流能力：1 mA 至 100 mA
• 可调输出电压：V裁判至 36 V

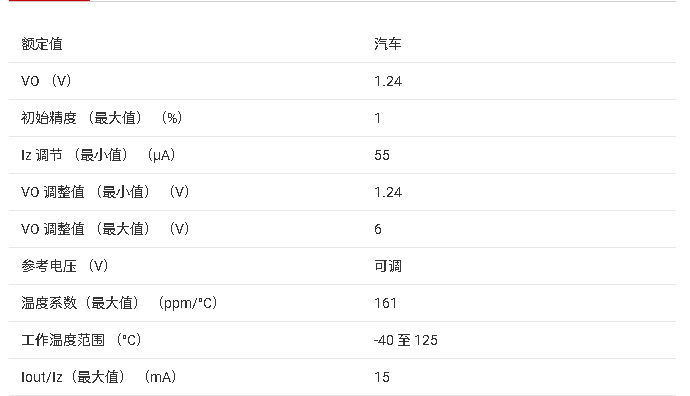

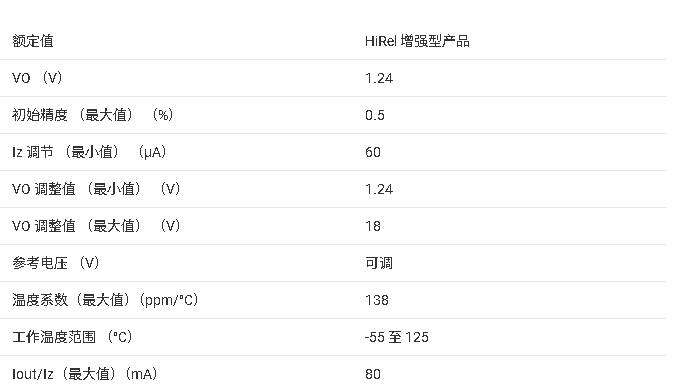

参数

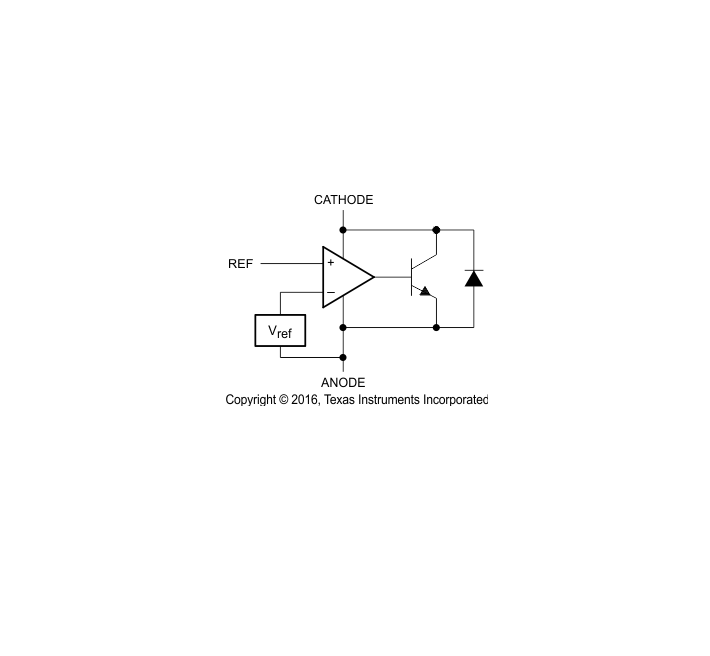

方框图

?1. 产品概述?

• ?型号?：TL431-Q1/TL432-Q1，汽车级认证（AEC-Q100 Grade 1，工作温度-40°C至125°C）。
• ?功能?：三引脚可调精密并联稳压器，可替代齐纳二极管，输出电压范围VREF（约2.5V）至36V。
• ?关键特性?：
  • 参考电压精度：A级±1%，B级±0.5%。
  • 典型温度漂移：14 mV（Q Temp）。
  • 输出阻抗：0.2 Ω（典型值），灌电流能力：1 mA至100 mA。
  • 低噪声输出，支持外部电阻调节电压。

?2. 应用场景?

• 电压/电流基准调节、反激式开关电源次级侧稳压、电压监控、带集成基准的比较器。

?3. 技术细节?

• ?引脚配置?：
  • TL431-Q1（3引脚SOT-23）：阴极（CATHODE）、参考（REF）、阳极（ANODE）。
  • TL432-Q1（3引脚SOT-23）：引脚顺序不同（REF、CATHODE、ANODE）。
• ?电气特性?：
  • 参考电压（VREF）：2.44V至2.55V（25°C）。
  • 动态阻抗（|ZKA|）：0.2 Ω至0.5 Ω。
  • 关断状态阴极电流（IOFF）：≤1 ?A。

?4. 稳定性与布局建议?

• ?稳定性边界?：负载电容（CL）需根据图表选择以避免振荡（参见图12-13）。
• ?布局指南?：旁路电容靠近器件，电流走线宽度需适配电流密度。

?5. 典型应用电路?

• ?并联稳压器?（图28）：通过外部电阻设置输出电压。
• ?比较器?（图26）：开环模式下响应速度快，需确保阴极电流≥1 mA。
• ?高电流系列稳压器?（图30）：结合晶体管扩展输出电流。

?6. 封装与订购信息?

• ?封装选项?：SOT-23（3引脚/5引脚），符合RoHS标准。
• ?型号后缀?：A（1%精度）、B（0.5%精度），如TL431BQDBZRQ1。
