TLVH431B-Q1 汽车、低压可调精密分流稳压器数据手册

TLVH431器件是低压 3 端子可调基准电压源，在汽车温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （1.24 V）和18 V，带两个外部电阻（见图2）。这些器件的工作电压 （1.24 V） 低于广泛使用的 TL431 和 TL1431 并联稳压器基准电压源。
*附件：tlvh431b-q1.pdf

当与光耦合器一起使用时，TLVH431器件是3V至3.3V开关模式电源隔离式反馈电路中的理想基准电压源。它们的典型输出阻抗为 0.25 。有源输出电路提供了非常尖锐的导通特性，使该TLVH431成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

特性

• 符合汽车应用标准
• 低压工作：低至 1.24 V
• 25°C时的基准电压容差
  • B 级 0.5%
  • A 级 1%
• 可调输出电压，V O = V裁判至 18 V
• 宽工作阴极电流范围：100 μA 至 70 mA
• 0.25- 典型输出阻抗
• –40°C 至 125°C 规格

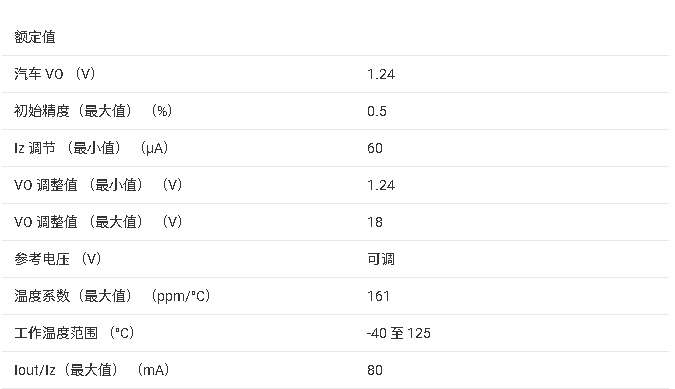

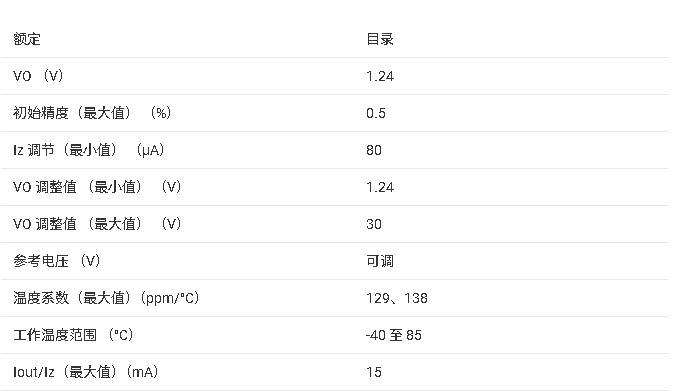

参数

?1. 产品概述?

• ?型号?：TLVH431A-Q1（A级精度）、TLVH431B-Q1（B级精度），专为汽车应用设计。
• ?核心特性?：
  • ?低电压工作?：最低1.24 V（优于TL431系列）。
  • ?高精度?：B级公差±0.5%（25°C），A级±1%。
  • ?可调输出?：通过外部电阻设置输出电压（VREF至18 V）。
  • ?宽工作电流?：阴极电流100 μA至70 mA。
  • ?低温漂?：全温度范围（-40°C至125°C）性能稳定。

?2. 关键参数?

• ?电气特性?：
  • ? 参考电压（VREF） ?：典型值1.24 V（TLVH431B更精确）。
  • ?动态阻抗?：0.25 ?（典型值），确保快速响应。
  • ?温度稳定性?：VREF全温漂移≤31 mV（B级）。
• ?极限参数?：
  • 阴极电压（VKA）≤20 V，连续阴极电流（IK）≤70 mA。

?3. 应用设计?

• ?典型电路?：
  • ?隔离电源反馈?（如3.3V Flyback拓扑），配合光耦实现低压稳压（最低至2.7V）。
  • ?替换齐纳二极管?：用于板载调节或可调电源。
• ?设计要点?：
  • 外部电阻分压公式：VO = VREF × (1 + R1/R2) + Iref × R1。
  • 需确保最小阴极电流（IK(min)≥100 μA）以维持稳压。

?4. 封装与订购信息?

• ?封装选项?：
  • ? SOT-23-3（DBZ） ?：紧凑型，3引脚。
  • ? SOT-23-5（DBV） ?：5引脚，支持更灵活布局。
• ?型号后缀?：
  • Q1表示汽车级认证，如TLVH431BQDBZRQ1（卷带封装）。

?5. 测试与验证?

• ?关键测试图?：
  • 图4-6：VREF温漂、动态阻抗、脉冲响应特性。
  • 图21：隔离电源应用电路示例。
• ?噪声性能?：等效输入噪声电压低至150 nV/√Hz（1 kHz）。
