TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh432a.pdf

特性

低压工作：低至 1.24V
25°C 时的参考电压容差
- B 级为 0.5%
- A 级 1%
- 标准级 1.5%
可调输出电压，VO = VREF 至 18V
宽工作阴极电流范围：100μA 至 70mA
0.25Ω典型输出阻抗
–40°C 至 +125°C 规格
TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
超小型 SC-70 封装的封装比 SOT-23-3 小 40%

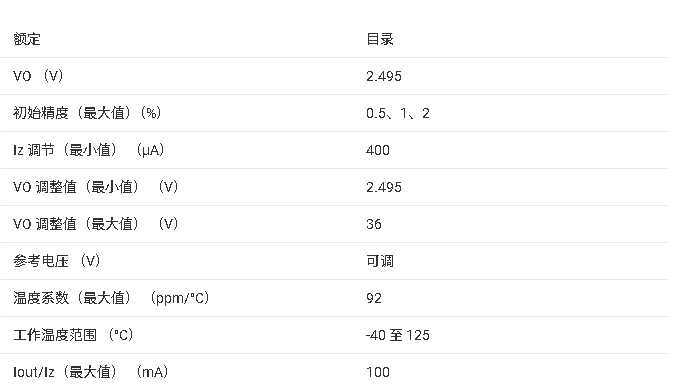

参数

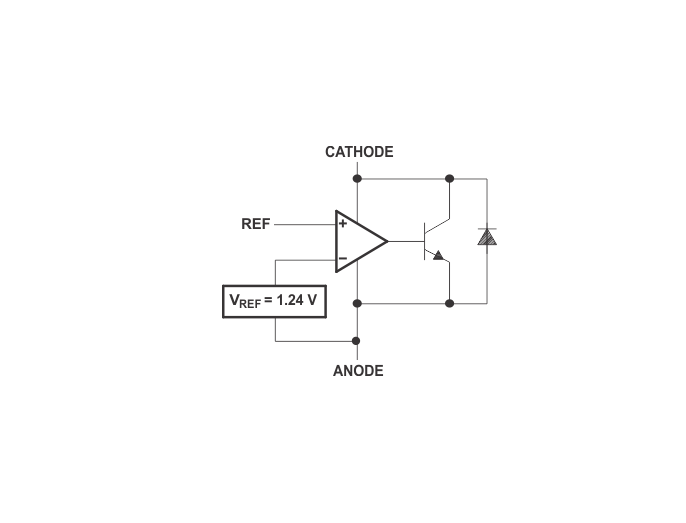

方框图

?1. 产品概述?

?型号系列?：TLVH431、TLVH431A/B、TLVH432/A/B，覆盖不同精度等级（0.5%、1%、1.5%）。
?核心特性?：
- ?低压操作?：最低工作电压1.24V，适用于3V-3.3V电源系统。
- ?高精度?：参考电压公差低至±0.5%（B级），温度稳定性优异（-40°C至+125°C）。
- ?可调输出?：输出电压范围VREF（1.24V）至18V，通过外部电阻灵活配置。
- ?宽电流范围?：阴极电流100μA至70mA，动态阻抗典型值0.25Ω。
?封装选项?：SOT-23、SC-70、TO-92、SOT-89等，其中SC-70封装比SOT-23小40%。

?2. 关键应用场景?

?电源管理?：反激式开关电源（SMPS）次级侧稳压、电压监控。
?替代方案?：替代低压齐纳二极管，用于板载稳压和可调电源。
?信号处理?：集成参考电压的比较器、数据转换器的可调电压基准。

?3. 技术细节?

?电气特性?：
- ?参考电压?：1.24V±公差，温度漂移低（如TLVH431B全温区最大漂移±4mV）。
- ?动态响应?：典型阻抗0.25Ω，支持快速瞬态响应。
- ?低功耗模式?：关闭状态阴极漏电流仅0.1μA（典型值）。
?功能模式?：
- ? 开环（比较器模式） ?：高增益快速响应，适合电压监测。
- ? 闭环（稳压模式） ?：通过反馈电阻网络实现精准电压调节。

?4. 设计支持?

?典型电路?：
- ?比较器应用?：输入电压范围0-5V，输出逻辑兼容3.3V/2.5V系统。
- ?并联稳压器?：通过R1/R2分压设置输出电压，公式：
  VO=VREF×(1+R1/R2)+Iref×R1VO ? =VREF?×(1+R1/R2)+Iref?×R1。
?稳定性建议?：无需外部电容即可稳定工作，但容性负载需参考相位裕度曲线（如CL≤4.7μF时相位裕度>5°）。
