TL432 可调精密分流稳压器技术手册

TL431 和 TL432 器件是三端可调分流稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 Vref（约 2.5V）和 36V 之间的任意值，使用两个外部电阻器。这些器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TL432 器件具有与 TL431 器件完全相同的功能和电气规格，但 DBV、DBZ 和 PK 封装具有不同的引脚排列。

TL431 和 TL432 器件均提供三个等级，B、A 和标准等级的初始公差（25°C 时）分别为 0.5%、1% 和 2%。此外，低输出漂移与温度的关系验证了在整个温度范围内的良好稳定性。
*附件：tl432.pdf

TL43xxC 器件的工作温度范围为 0°C 至 70°C，TL43xxI 器件的工作温度范围为 –40°C 至 85°C，TL43xxQ 器件的工作温度范围为 –40°C 至 125°C。

特性

• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
  • 2%（标准级）
• 可调输出电压：Vref 至 36V
• 工作温度范围为 ?40°C 至 125°C
• 典型温度漂移 （TL43xB）
  • 6mV（C温度）
  • 14mV（I 温度，Q 温度）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：1mA 至 100mA

参数

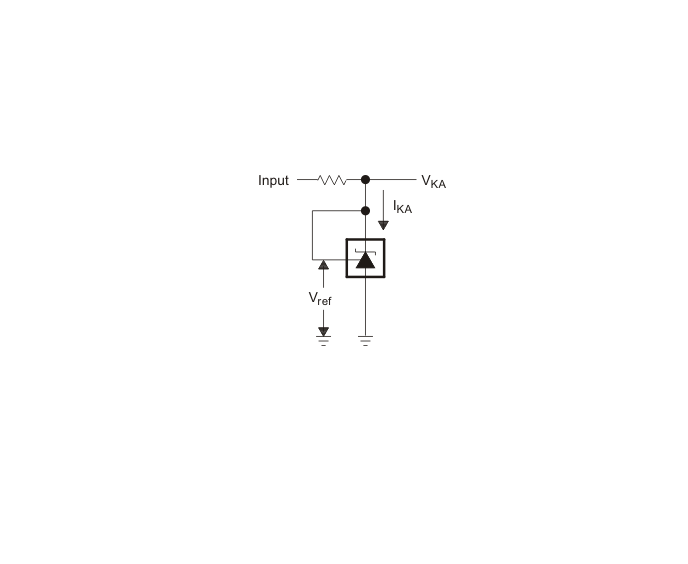

方框图

?1. 核心特性?

• ?电压基准精度?：提供0.5%（B级）、1%（A级）、2%（标准级）三种初始容差选项，25°C下参考电压典型值2.495V（范围2.44V-2.55V）。
• ?宽工作范围?：输出电压可调（Vref至36V），工作温度覆盖-40°C至125°C（分C/I/Q三档）。
• ?低噪声与阻抗?：典型输出阻抗0.2Ω，支持1mA-100mA的灌电流能力。
• ?温度稳定性?：TL43xB系列典型温漂6mV（C档）至14mV（I/Q档）。

?2. 关键应用领域?

• ?电源管理?：机架服务器电源、工业AC/DC、笔记本适配器设计。
• ?电机控制?：交流逆变器、变频驱动、伺服驱动模块。
• ?替代方案?：可替代齐纳二极管，用于板载稳压、可调电源及开关电源。

?3. 功能描述?

• ?三端可调分流稳压器?：通过外部电阻设置输出电压，动态阻抗低（0.5Ω典型值）。
• ?快速响应特性?：主动输出电路提供尖锐的开启特性。
• ?TL431与TL432差异?：电气规格相同，但部分封装（DBV/DBZ/PK）引脚排列不同。

?4. 电气参数?

• ?参考电压?：2.495V±容差（25°C），全温范围内偏差≤34mV（TL43xI/Q）。
• ?动态阻抗?：|ZKA|≤0.5Ω（1kHz下测试）。
• ?最小阴极电流?：0.4mA-1mA（维持稳压所需）。

?5. 封装与型号?

• ?封装选项?：SOT-23-3/5、SOIC-8、PDIP-8、SOT-89等，尺寸从2.9mm×1.3mm至9.5mm×6.35mm。
• ?型号命名规则?：
  • ?前缀?：TL431（标准）或TL432（引脚不同）
  • ?精度后缀?：B/A/无（对应0.5%/1%/2%）
  • ?温度后缀?：C（0-70°C）、I（-40-85°C）、Q（-40-125°C）

?6. 典型应用电路?

• ?比较器模式?：集成基准电压，快速响应输入信号（需>1mA阴极电流）。
• ?系统示例?：高精度串联稳压器、三端稳压器输出控制、延时定时器等。

?7. 设计注意事项?

• ?稳定性?：输出电容需参考稳定性边界图表选择（避免振荡）。
• ?布局建议?：旁路电容靠近器件，电流走线宽度需适配电流密度。
• ?误差因素?：电阻精度、温漂、动态阻抗均影响总精度。
