TLVH432 1.5% 低压宽工作电流可调精密分流稳压器数据手册

TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh432.pdf

特性

• 低压工作：低至 1.24V
• 25°C 时的参考电压容差
  • B 级为 0.5%
  • A 级 1%
  • 标准级 1.5%
• 可调输出电压，VO = VREF 至 18V
• 宽工作阴极电流范围：100μA 至 70mA
• 0.25Ω典型输出阻抗
• –40°C 至 +125°C 规格
• TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%

参数

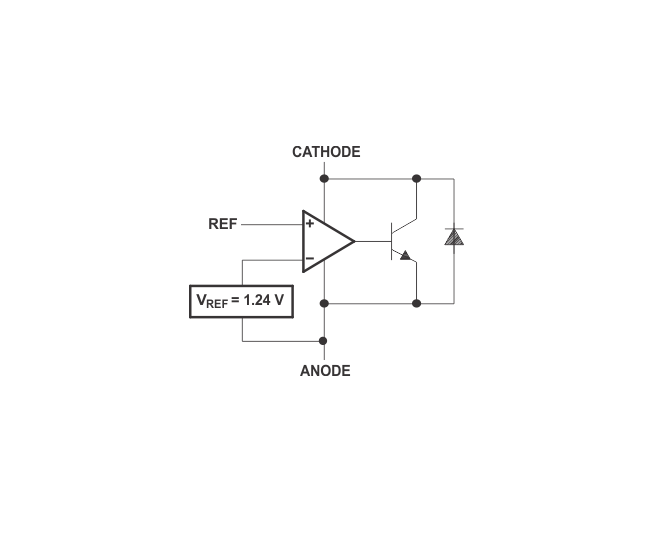

方框图

?1. 产品概述?

• ?型号系列?：TLVH431、TLVH431A/B、TLVH432、TLVH432A/B，均为低压3端可调电压基准源。
• ?关键特性?：
  • ?低压操作?：最低工作电压1.24V，支持输出电压调节范围VREF至18V。
  • ?高精度?：参考电压公差分三档（B级±0.5%、A级±1%、标准级±1.5%）。
  • ?宽工作电流?：阴极电流范围100μA至70mA，动态阻抗典型值0.25Ω。
  • ?温度范围?：工业级（-40°C至+125°C）和商业级（0°C至70°C）可选。
• ?封装选项?：SOT-23、SC-70（超小封装，比SOT-23小40%）、TO-92、SOT-89等。

?2. 核心功能?

• ?电压基准?：通过外部电阻分压网络调节输出电压，公式为 VO=VREF×(1+R1/R2)VO ? =VREF?×(1+R1/R2)。
• ?应用场景?：
  • 数据转换器的可调电压基准。
  • 反激式开关电源（SMPS）的次级侧稳压。
  • 替代低压齐纳二极管，用于板载稳压或可调电源。
  • 集成基准的电压比较器。

?3. 技术细节?

• ?电气特性?：
  • ?参考电压?：1.24V典型值，随温度变化偏差（如B级全温范围±4mV）。
  • ?动态响应?：典型阻抗0.25Ω，支持快速瞬态响应。
  • ?低功耗?：最小阴极电流100μA（TLVH431相比TL431更低）。
• ?稳定性?：内部补偿无需外部电容，但支持容性负载（需参考相位裕度曲线选择电容）。

?4. 典型应用电路?

• ?比较器模式?（开环）：
  • 输入电压与内部基准比较，输出高/低电平，响应速度快（需足够过驱电压）。
• ?并联稳压器模式?（闭环）：
  • 通过电阻反馈网络稳定输出电压，适用于隔离电源反馈电路（如3.3V Flyback拓扑）。

?5. 设计注意事项?

• ?精度控制?：需考虑电阻公差、温度漂移（ΔVREF/ΔT）及动态阻抗影响。
• ?布局建议?：高电流路径需宽走线，去耦电容靠近器件放置。
• ?热管理?：不同封装热阻（θJA）差异大（如SOT-89为52°C/W），需计算最大功耗。

?6. 文档支持?

• ?相关资源?：补偿设计指南（SLUA671）、稳压器精度设置（SLVA445）等应用笔记。
• ?修订历史?：2024年6月更新引脚配置图和热参数表。

?总结?：TLVH43x系列是专为低压场景优化的精密基准源，兼具高精度、低功耗和灵活性，广泛用于电源管理、电压监控及信号调理领域。其多封装选项和宽温规格适配工业至消费级应用需求。
