TLVH431A 1% 低压宽工作电流可调精密分流稳压器数据手册

TLVH431和TLVH432器件是低压3端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为VREF（1.24V）和18V之间的任意值（见图6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLVH431和TLVH432器件是3V至3.3V开关模式电源隔离式反馈电路中基准电压源的绝佳选择。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使TLVH431和TLVH432器件成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。

TLVH432器件与TLVH431器件相同，但为3引脚SOT-23和SOT-89封装提供不同的引脚排列。
*附件：tlvh431a.pdf

特性

• 低压工作：低至 1.24V
• 25°C 时的参考电压容差
  • B 级为 0.5%
  • A 级 1%
  • 标准级 1.5%
• 可调输出电压，VO = VREF 至 18V
• 宽工作阴极电流范围：100μA 至 70mA
• 0.25Ω典型输出阻抗
• –40°C 至 +125°C 规格
• TLVH432为 SOT-23-3 和 SOT-89 封装提供替代引脚排列
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%

参数

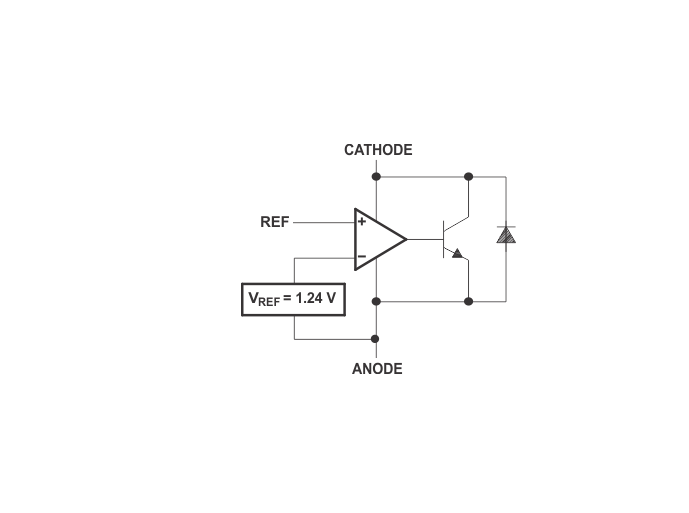

方框图

?1. 核心特性?

• ?低压工作?：支持低至1.24V的电压操作。
• ?高精度参考电压?：
  • B级：±0.5%容差（25°C）
  • A级：±1%容差
  • 标准级：±1.5%容差
• ?可调输出?：输出电压范围VREF至18V，通过外部电阻配置。
• ?宽工作电流?：阴极电流范围100μA至70mA。
• ?低输出阻抗?：典型值0.25Ω。
• ?温度范围?：工业级（-40°C至+125°C）和商业级（0°C至70°C）选项。
• ?封装多样性?：提供SOT-23、SC-70、TO-92、SOT-89等超小型封装。

?2. 关键应用场景?

• ?数据转换器的可调电压参考?
• ?反激式开关电源（SMPS）的次级侧稳压?
• ?低漏电流齐纳二极管替代?
• ?电源轨电压监控?
• ?集成参考的电压比较器?

?3. 功能描述?

• ?工作原理?：通过内部参考电压（1.24V）和放大器实现闭环稳压，反馈机制支持精确电压调整。
• ?模式?：
  • ? 开环（比较器模式） ?：快速响应输入电压变化，适合监控应用。
  • ? 闭环（稳压模式） ?：通过电阻分压网络设定输出电压，典型电路需满足最小阴极电流（≥100μA）。

?4. 电气参数?

• ? 参考电压（VREF） ?：1.24V典型值，随温度漂移±4mV至±31mV。
• ? 动态阻抗（|zKA|） ?：0.25Ω（典型值），影响负载调整率。
• ? 关断电流（IK(off)） ?：低至0.02μA（典型值），适合低功耗设计。

?5. 设计注意事项?

• ?稳定性?：无需外部电容即可稳定工作，但容性负载需参考相位裕度曲线（建议>5°）。
• ?布局建议?：高电流应用需优化走线宽度以减少压降。
• ?精度优化?：电阻分压网络精度直接影响输出总误差。

?6. 封装与订购信息?

• ?封装选项?：包括SOT-23-3/5、SC70-6、TO-92-3等，尺寸从2.0mm×1.25mm（SC70）至4.5mm×4.3mm（TO-92）。
• ?型号后缀?：如TLVH431B（0.5%精度）、TLVH432（替代引脚配置）。

?7. 典型应用电路?

• ?比较器模式?：直接驱动逻辑电平，需注意过驱电压（>10% VREF）以确保快速响应。
• ?稳压模式?：通过R1/R2设置分压比，公式：VO = VREF × (1 + R1/R2) + IREF × R1。
