TLVH431A-Q1/TLVH431B-Q1 低电压可调精密并联稳压器技术文档总结

科技绿洲 ? 2025-08-13 10:09 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TLVH431器件是低压 3 端子可调基准电压源,在汽车温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 (1.24 V)和18 V,带两个外部电阻(见图2)。这些器件的工作电压 (1.24 V) 低于广泛使用的 TL431 和 TL1431 并联稳压器基准电压源。

当与光耦合器一起使用时,TLVH431器件是3V至3.3V开关模式电源隔离式反馈电路中的理想基准电压源。它们的典型输出阻抗为 0.25 。有源输出电路提供了非常尖锐的导通特性,使该TLVH431成为许多应用中低压齐纳二极管的绝佳替代品,包括板载调节和可调电源。
*附件:tlvh431a-q1.pdf

特性

  • 符合汽车应用标准
  • 低压工作:低至 1.24 V
  • 25°C时的基准电压容差
    • B 级 0.5%
    • A 级 1%
  • 可调输出电压,V O = V裁判至 18 V
  • 宽工作阴极电流范围:100 μA 至 70 mA
  • 0.25- 典型输出阻抗
  • –40°C 至 125°C 规格

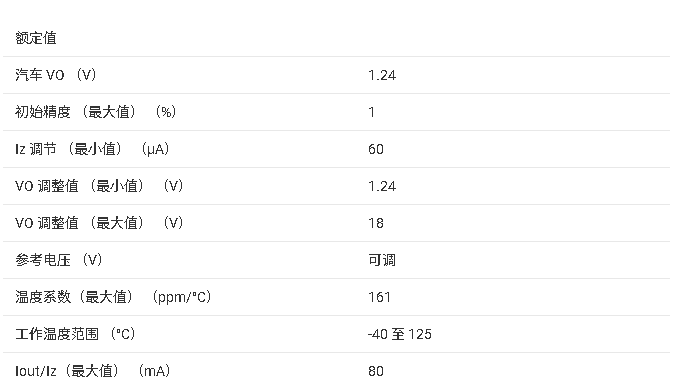

参数


?1. 产品概述?

  • ?型号?:TLVH431A-Q1(1%精度)、TLVH431B-Q1(0.5%精度),汽车级认证器件。
  • ?功能?:3端可调电压基准,输出电压范围 ?VREF(1.24 V)至18 V?,通过外部电阻调节(见图2)。
  • ?特点?:
    • 低工作电压(最低1.24 V),优于TL431/TL1431。
    • 宽阴极电流范围(100 μA至70 mA)。
    • 典型输出阻抗0.25 ?, sharp turn-on特性。
    • 适用温度范围:?**-40°C至125°C**?。

?2. 关键参数?

? 电气特性(25°C) ?

参数TLVH431A-Q1TLVH431B-Q1单位
参考电压VREF1.228–1.252 (1%)1.234–1.246 (0.5%)V
最小阴极电流IK(min)60–100 μA60–100 μAμA
动态阻抗zKA0.25 ? (典型)

?绝对最大额定值?

  • 阴极电压VKA:20 V
  • 工作结温TJ:150°C

?3. 应用设计?

  • ?典型电路?:
    • ?隔离反馈电源?(如3.3V Flyback拓扑,图21):TLVH431作为基准和误差放大器,配合光耦实现隔离。
  • ?噪声性能?:
    • 0.1 Hz–10 Hz等效输入噪声电压:±8 μV(图12)。

?4. 封装与订购信息?

  • ?封装选项?:
    • ? SOT-23-5 (DBV) ?:TLVH431xQDBVRQ1(卷带3000颗)。
    • ? SOT-23-3 (DBZ) ?:TLVH431BQDBZRQ1(卷带3000颗)。
  • ?环保认证?:符合RoHS标准,无铅镀层(NiPdAu)。

?5. 测试与验证?

  • ?测试电路?:涵盖参考电压、动态阻抗、脉冲响应等(图1–20)。
  • ?温度稳定性?:VREF全温漂移≤31 mV(-40°C至125°C)。

?文档范围?:涵盖器件特性、应用设计指南、测试方法及封装细节,适用于汽车电子电源管理等场景。
