TL431LI 具有优化基准电流的可调精密分流稳压器数据手册

TL431LI器件是一款三端可调分流稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 裁判 （约 2.495 V）和 36 V，带有两个外部电阻。这些器件的典型输出阻抗为 0.3 Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。该器件是行业标准 TL431 的引脚对引脚替代品，具有优化的 I裁判和我伊德夫性能。较低的 I裁判和我伊德夫数值使设计人员能够实现更高的系统精度和更低的漏电流。TL432LI 器件具有与 TL431LI 器件完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。
*附件：tl431li.pdf

TL431LI 器件提供两个等级，B 级和 A 级的初始公差（25°C 时）分别为 0.5% 和 1%。此外，低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。

TL43xLIxQ器件的工作温度为–40°C至125°C。

特性

• 25°C时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
• 最小典型输出电压：2.495 V
• 可调输出电压：V裁判至 36 V
• 工作温度范围为?40°C至+125°C （Q Temp）
• 最大温度漂移
  • 10 mV（C 温度）
  • 17 mV（I 温度）
  • 27 mV（Q 温度）
• 0.3-Ω典型输出阻抗
• 灌电流能力
  • 我 分钟 = 1 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 参考输入电流 I 裁判 ：0.4 μA（最大值）
• 基准输入电流随温度变化的偏差，I 我（开发） ：0.3 μA（最大值）

参数

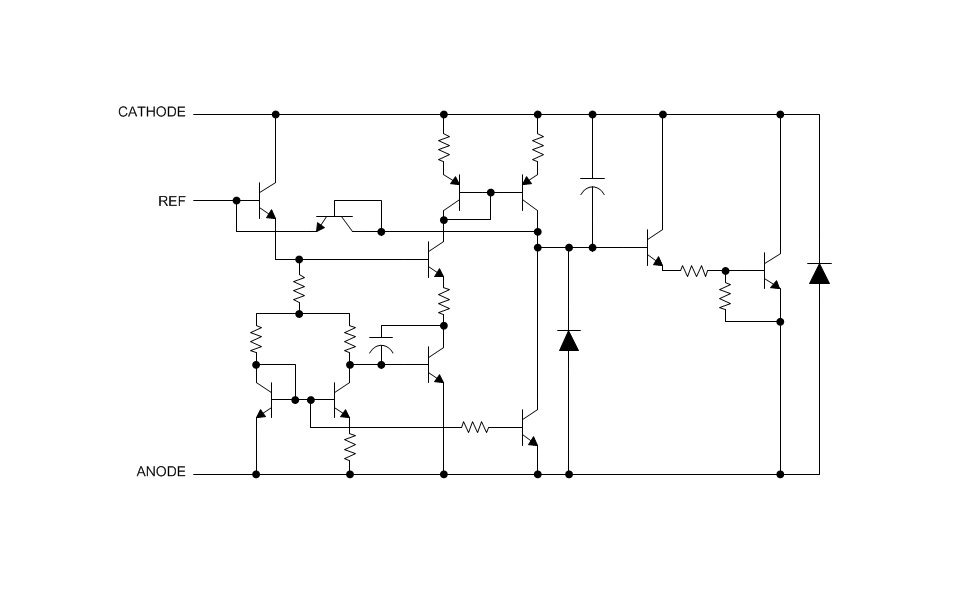

方框图

?1. 产品概述?

• ?型号?：TL431LI/TL432LI，为引脚兼容TL431的升级版，优化了参考电流（Iref）和温度漂移性能。
• ?关键特性?：
  • 参考电压精度：0.5%（B级）或1%（A级）。
  • 输出电压范围：2.495V至36V（通过外部电阻可调）。
  • 工作温度：-40°C至+125°C（Q级）。
  • 典型输出阻抗：0.3Ω，灌电流能力达15mA。

?2. 核心功能?

• ?可编程稳压?：通过外部分压电阻设置输出电压
• ?低参考电流?：Iref仅0.4μA（最大值），降低系统功耗。
• ?动态阻抗?：典型值0.3Ω，确保负载变化时电压稳定性。

?3. 典型应用?

• ?电压基准?：替代齐纳二极管，提供高精度参考。
• ? 开关电源（SMPS） ?：次级侧反馈调节（如反激拓扑）。
• ?恒流源/沉?：搭配外部晶体管实现精密电流控制。
• ?电压监控?：过压保护或窗口比较器。

?4. 封装与选型?

• ?封装?：SOT-23（3引脚），尺寸2.9mm×1.3mm。
• ?型号后缀?：
  • ?A/B?：初始精度（1%/0.5%）。
  • ?C/I/Q?：温度范围（0-70°C/-40-85°C/-40-125°C）。

?5. 设计注意事项?

• ?稳定性?：输出电容需参考稳定性边界条件图（避免振荡）。
• ?布局?：旁路电容靠近器件，电流走线宽度需适配电流大小。
• ?误差分析?：需考虑电阻精度、温度漂移及动态阻抗影响。

?6. 文档支持?

• 包含详细电气特性、典型应用电路（如比较器、恒流源）、热性能数据及封装信息。
• 相关设计资源：如《TL431LI设计指南》（SLVA445）和稳定性分析文档（SLVA482）。

?注?：TL432LI功能与TL431LI相同，仅引脚排列不同（DBZ封装中REF与阴极引脚互换）。
