?TLV431x-Q1系列低压可调精密并联稳压器技术文档总结

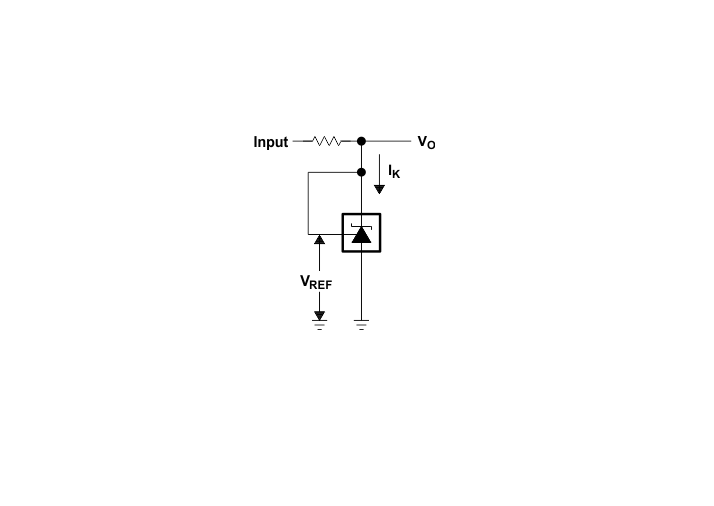

TLV431 器件是一款低压 3 端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以在独立模式下设置为 1.24V，或使用两个外部电阻器将输出电压设置为 VREF （1.24V） 和 6V 之间的任何值（见图 6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLV431器件是隔离式反馈电路中的基准电压源，专为3V至3.3V开关模式电源而设计。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使其成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlv431a-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
• 低压工作，VREF = 1.24V
• 可调输出电压，VO = VREF 至 6V
• 25°C 时的参考电压容差
  • 0.5% TLV431B
  • 1% 为TLV431A
• 典型温度漂移
  • 11mV（–40°C 至 125°C）
• 低工作阴极电流，80μA（典型值）
• 0.25Ω典型输出阻抗
• 请参阅TLVH431和TLVH432：
  • 更宽的VKA（1.24V至18V）和IK（80mA）
  • 用于 SOT-23-3 和 SOT-89 封装的多个引脚排列

参数

方框图

?1. 产品概述?
TLV431A/B-Q1是德州仪器（TI）推出的汽车级（AEC-Q100认证）低压可调精密并联稳压器，具有以下核心特性：

• ?工作电压范围?：1.24V至6V（可调输出），支持低至80μA的阴极工作电流。
• ?精度选项?：
  • TLV431B-Q1：参考电压公差±0.5%（25°C）。
  • TLV431A-Q1：参考电压公差±1%（25°C）。
• ?温度稳定性?：典型温漂11mV（-40°C至125°C），适用于工业及汽车环境。
• ?封装?：提供SOT-23-3和SOT-23-5两种封装选项。

?2. 关键特性?

• ?低功耗?：典型工作阴极电流80μA，适合电池供电应用。
• ?动态阻抗?：0.25Ω（典型值），提供快速响应特性。
• ?集成功能?：可替代齐纳二极管，支持电压监控、误差放大及带基准的比较器功能。

?3. 典型应用?

• ?电源管理?：反激式开关电源（SMPS）的次级侧稳压。
• ?电压基准?：可调电压/电流参考源。
• ?保护电路?：电压钳位、过压检测。

?4. 技术细节?

• ?引脚配置?：
  • ?SOT-23-3?：REF（参考）、CATHODE（阴极）、ANODE（阳极）。
  • ?SOT-23-5?：含无连接引脚（NC）和衬底连接。
• ?电气参数?：
  • 绝对最大阴极电压7V，连续阴极电流20mA。
  • 参考输入电流范围0.1–0.5μA（典型值）。

?5. 设计指南?

• ?稳定性?：无需外部电容即可稳定工作，但需注意容性负载限制（参见图5-18）。
• ?布局建议?：缩短阴极/阳极走线以降低阻抗，高频应用需优化旁路电容布局。

?6. 文档结构?

• 包含特性、引脚说明、电气规格、典型曲线（如温漂、噪声）、应用电路（如比较器、稳压器）及封装机械信息。
