?LMV431系列低压可调精密并联稳压器技术文档总结

LMV431、LMV431A 和 LMV431B 是精密 1.24 V 分流稳压器，能够实现 调节至 30 V。从阴极到调节引脚的负反馈控制阴极 电压，很像同相运算放大器配置（参见 符号和功能图 ）。端接在调节引脚处的双电阻分压器 控制1.24 V带隙基准电压源的增益。将阴极短接到调节引脚（电压 从动器）提供 1.24 V 的阴极电压。

LMV431、LMV431A 和 LMV431B 的初始容差分别为 1.5%、1% 和 0.5%， 在功能上适用于需要齐纳二极管型性能的多种应用 在低电压下。应用包括 3 V 至 2.7 V 低压差稳压器、误差放大器输入 一个 3 V 离线开关稳压器，甚至可以用作电压检测器。这些部件通常是稳定的 容性负载大于 10 nF 且小于 50 pF。
*附件：lmv431.pdf

特性

• 低电压工作/宽调节范围
  （1.24 V/30 V）
• 0.5% 初始公差 （LMV431B）
• 工业
  温度范围的温度补偿（LMV431AI为
  39 ppm/°C）
• 低工作电流 （55 μA）
• 低输出阻抗 （0.25 Ω）
• 快速开启响应
• 低成本

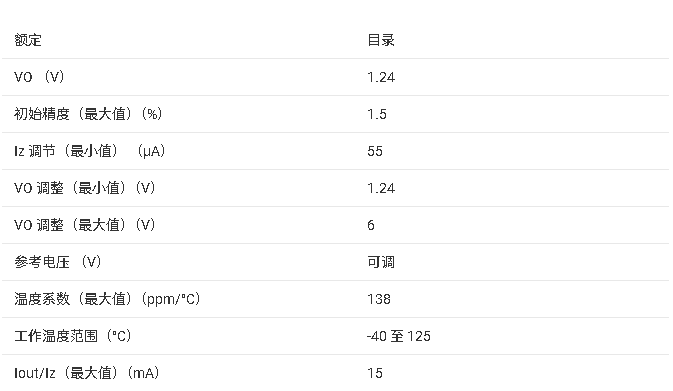

参数

方框图

?1. 产品概述?

• ?型号?：LMV431、LMV431A、LMV431B
• ?功能?：1.24V可调精密并联稳压器，支持调节至30V，通过负反馈控制阴极电压（类似同相运放配置）。
• ?关键特性?：
  • 低工作电压（1.24V）与宽调节范围（1.24V–30V）。
  • 初始精度：LMV431B达0.5%，LMV431A为1%，LMV431为1.5%。
  • 低温漂（工业级温度范围内39 ppm/°C）。
  • 低工作电流（55 ?A）与低输出阻抗（0.25 ?）。
  • 快速启动响应，低成本。

?2. 主要应用?

• 并联/串联稳压器
• 电流源/吸收器
• 电压监控与误差放大器
• 3V离线开关稳压器
• 低压差N沟道串联稳压器

?3. 技术参数?

?电气特性?

• ? 参考电压（VREF） ?：1.24V（典型值），不同型号精度范围不同（如LMV431B为1.234V–1.246V）。
• ?温度稳定性?：全温度范围内偏差±12mV（商业级）至±20mV（工业级）。
• ?动态输出阻抗?：0.25Ω（典型值）。
• ?最小阴极电流?：55?A（确保稳压）。

?绝对最大额定值?

• 阴极电压：35V
• 工作温度：-40°C至85°C（工业级），0°C至70°C（商业级）。

?4. 封装与引脚?

• ?封装类型?：
  • SOT-23（3/5引脚）、TO-92（3引脚）。
• ?引脚功能?：
  • ? 阴极（Cathode） ?：输出电压调节端。
  • ? 参考（REF） ?：反馈输入，连接分压电阻网络。
  • ? 阳极（Anode） ?：接地端。

?5. 典型应用电路?

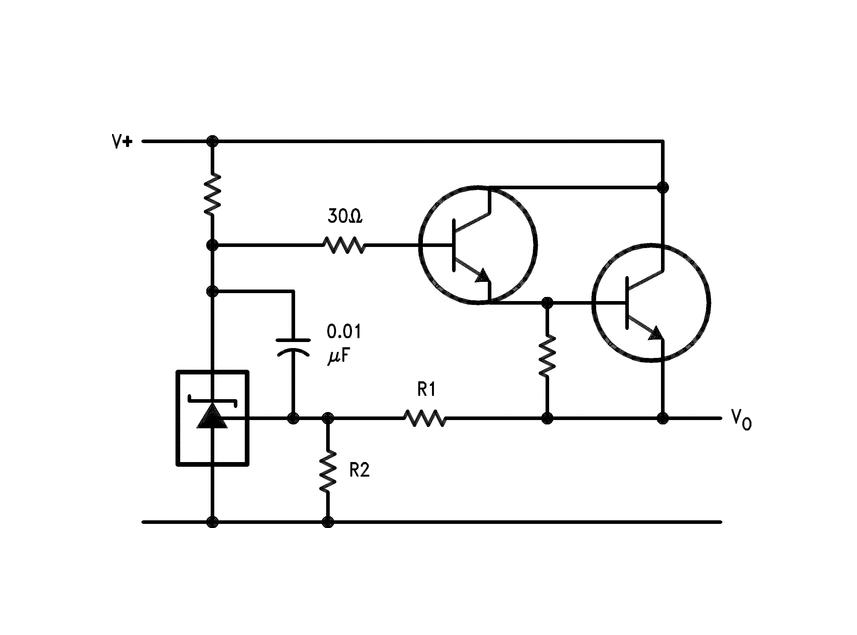

1. ?串联稳压器?：通过分压电阻调节输出电压。
2. ?过压/欠压保护?：双比较器配置监控电压阈值。
3. ?恒流源/吸收器?：利用参考电压与外部电阻设定电流。

?6. 稳定性与布局建议?

• ?负载电容?：建议10nF至50pF以确保稳定性。
• ?热管理?：TO-92封装热阻161°C/W，需注意功率耗散。
