?TLV431系列低压可调精密并联稳压器技术文档总结

TLV431 器件是一款低压 3 端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为 VREF （1.24V） 和 6V 之间的任何值（参见参数测量信息部分）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLV431器件是3V至3.3V开关模式电源隔离反馈电路中的理想基准电压源。这些器件的典型输出阻抗为0.25Ω。有源输出电路具有非常尖锐的导通特性，使其成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlv431.pdf

特性

• 低压工作，VREF = 1.24V
• 可调输出电压，VO = VREF 至 6V
• 25°C 时的参考电压容差
  • 0.5% TLV431B
  • 1% 为TLV431A
  • TLV431 为 1.5%
• 典型温度漂移
  • 4mV（0°C 至 70°C）
  • 6mV（–40°C 至 85°C）
  • 11mV（–40°C 至 125°C）
• 低工作阴极电流，80μA（典型值）
• 0.25Ω典型输出阻抗
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%
• 请参阅TLVH431和TLVH432：
  • 更宽的VKA（1.24V至18V）和IK（80mA）
  • 附加 SOT-89 封装
  • 用于 SOT-23-3 和 SOT-89 封装的多个引脚排列

参数

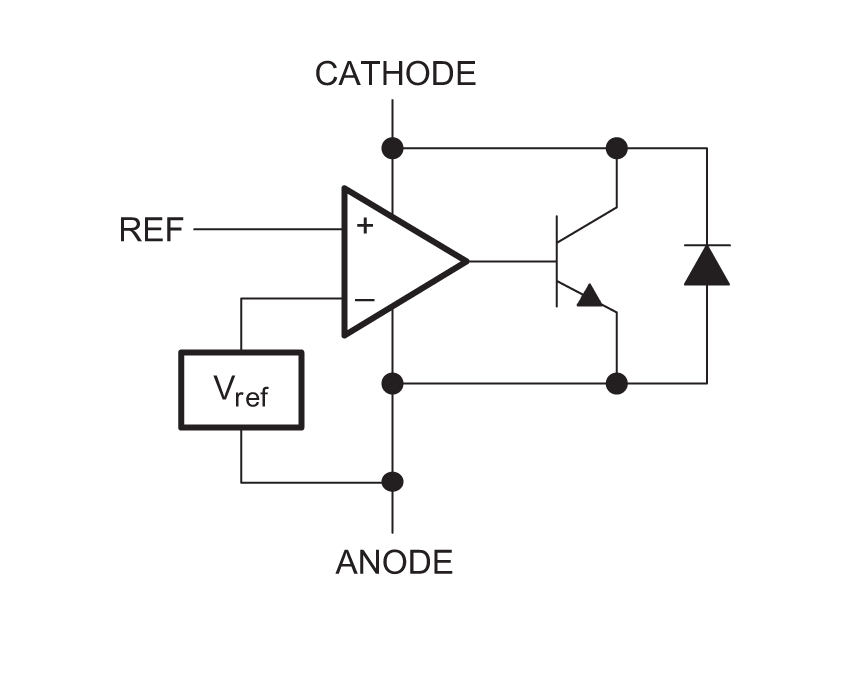

方框图

?1. 产品概述?
TLV431是德州仪器（TI）推出的低压可调精密并联稳压器，具有以下核心特性：

• ?低电压操作?：参考电压VREF=1.24V，输出电压可调范围1.24V至6V。
• ?高精度?：提供三种精度等级（TLV431B 0.5%、TLV431A 1%、TLV431 1.5%）。
• ?低温漂?：典型温度漂移4mV（0°C至70°C），11mV（-40°C至125°C）。
• ?小封装?：支持SC-70、SOT-23、TO-92等多种封装，SC-70比SOT-23-3小40%。

?2. 关键特性?

• ?动态阻抗?：0.25Ω典型值，确保稳定输出。
• ?低工作电流?：阴极电流最低80?A（典型值）。
• ?快速响应?：内部放大器设计提供高增益和快速瞬态响应。

?3. 应用场景?

• ?电源管理?：反激式开关电源（SMPS）的次级侧稳压。
• ?电压监控?：替代齐纳二极管，用于电压监测和基准源。
• ?比较器?：集成参考电压的窗口比较器设计。

?4. 功能模式?

• ? 开环模式（比较器） ?：参考引脚电压与内部基准比较，输出开关信号。
• ? 闭环模式（稳压器） ?：通过外部电阻反馈网络调节输出电压。

?5. 设计要点?

• ?稳定性?：无需输出电容即可稳定工作，但容性负载需参考相位裕量曲线（图5-18）。
• ?布局建议?：高频应用需缩短阴极和阳极走线，减小寄生效应。

?6. 文档支持?

• 包含详细电气特性表、典型应用电路（如隔离式反激电源设计图8-1）及封装尺寸图。
• 修订记录更新至2024年6月（SLVS139Z），涵盖引脚配置优化和测试条件调整。

?7. 型号与封装?

• ?型号后缀?：C（0°C70°C）、I（-40°C85°C）、Q（-40°C~125°C）。
• ?封装选项?：DBV（SOT-23-5）、DBZ（SOT-23-3）、PK（SOT-89）等，详见机械规格部分。

?8. 注意事项?

• 绝对最大额定值：阴极电压7V，连续阴极电流20mA。
• ESD防护：HBM 2000V，CDM 1000V，需遵循静电防护规范。

本文档为工程师提供从选型到布局的完整设计指导，适用于工业、汽车和通信等领域。
