?TLV431x-Q1 低电压可调精密并联稳压器技术文档总结

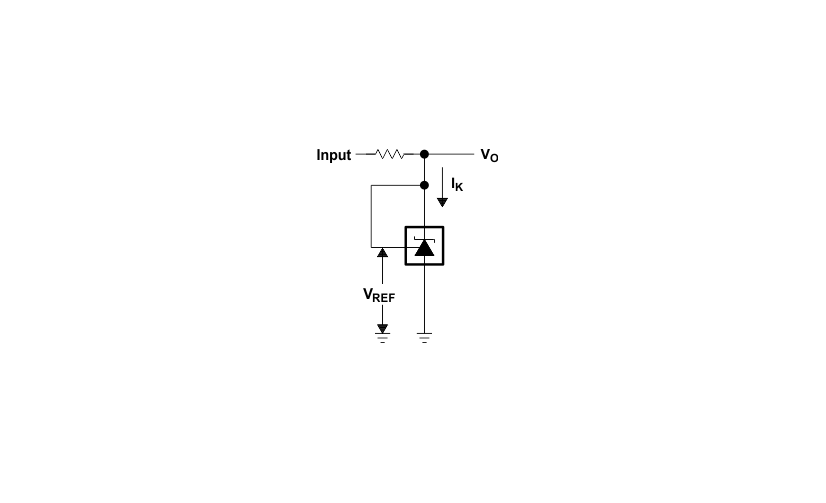

TLV431 器件是一款低压 3 端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以在独立模式下设置为 1.24V，或使用两个外部电阻器将输出电压设置为 VREF （1.24V） 和 6V 之间的任何值（见图 6-2）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLV431器件是隔离式反馈电路中的基准电压源，专为3V至3.3V开关模式电源而设计。这些器件的典型输出阻抗为0.25Ω。有源输出电路提供了非常尖锐的导通特性，使其成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlv431b-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
• 低压工作，VREF = 1.24V
• 可调输出电压，VO = VREF 至 6V
• 25°C 时的参考电压容差
  • 0.5% TLV431B
  • 1% 为TLV431A
• 典型温度漂移
  • 11mV（–40°C 至 125°C）
• 低工作阴极电流，80μA（典型值）
• 0.25Ω典型输出阻抗
• 请参阅TLVH431和TLVH432：
  • 更宽的VKA（1.24V至18V）和IK（80mA）
  • 用于 SOT-23-3 和 SOT-89 封装的多个引脚排列

参数

方框图

?1. 产品概述?
TLV431A/B-Q1是面向汽车应用（AEC-Q100认证）的低压可调精密并联稳压器，工作温度范围-40°C至125°C，核心特性包括：

• ?参考电压?：1.24V（TLV431B精度±0.5%，TLV431A±1%）。
• ?可调输出?：通过外部电阻实现VREF至6V范围调节。
• ?低工作电流?：典型阴极电流80?A，最小调节电流100?A。
• ?动态阻抗?：典型0.25Ω，适合高精度应用。

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准。
• ?温度稳定性?：全温度范围内参考电压漂移典型值11mV。
• ?封装选项?：SOT-23-3（DBZ）和SOT-23-5（DBV）封装。

?3. 应用场景?

• ?电源管理?：反激式开关电源（SMPS）的次级侧稳压。
• ?电压监控?：替代齐纳二极管，用于电压钳位或基准源。
• ?比较器?：集成参考电压的阈值检测电路。

?4. 功能描述?

• ? 开环模式（比较器） ?：参考电压与输入信号比较，输出开关信号。
• ? 闭环模式（稳压器） ?：通过电阻分压网络调节输出电压，需满足最小阴极电流（IK≥100?A）。

?5. 设计要点?

• ?稳定性?：无需外部电容即可稳定工作，但容性负载需参考稳定性边界图（图5-18）。
• ?精度优化?：分压电阻需选用0.1%精度以降低误差，总精度受温度漂移和动态阻抗影响。

?6. 典型电路?

• ?比较器应用?（图8-2）：输入信号通过电阻分压与VREF比较，输出逻辑电平。
• ?稳压器应用?（图8-5）：输出电压公式为VO = VREF×(1+R1/R2) - Iref×R1。

?7. 机械与封装?

• ?热性能?：SOT-23-3封装热阻θJA=206°C/W，SOT-23-5为131°C/W。
• ?引脚定义?：阴极（电流输入）、参考（阈值调节）、阳极（接地）。
