TLV431A 1% 精度、低电压、可调精密分流稳压器技术手册

TLV431 器件是一款低压 3 端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为 VREF （1.24V） 和 6V 之间的任何值（参见参数测量信息部分）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLV431器件是3V至3.3V开关模式电源隔离反馈电路中的理想基准电压源。这些器件的典型输出阻抗为0.25Ω。有源输出电路具有非常尖锐的导通特性，使其成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlv431a.pdf

特性

• 低压工作，VREF = 1.24V
• 可调输出电压，VO = VREF 至 6V
• 25°C 时的参考电压容差
  • 0.5% TLV431B
  • 1% 为TLV431A
  • TLV431 为 1.5%
• 典型温度漂移
  • 4mV（0°C 至 70°C）
  • 6mV（–40°C 至 85°C）
  • 11mV（–40°C 至 125°C）
• 低工作阴极电流，80μA（典型值）
• 0.25Ω典型输出阻抗
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%
• 请参阅TLVH431和TLVH432：
  • 更宽的VKA（1.24V至18V）和IK（80mA）
  • 附加 SOT-89 封装
  • 用于 SOT-23-3 和 SOT-89 封装的多个引脚排列

参数

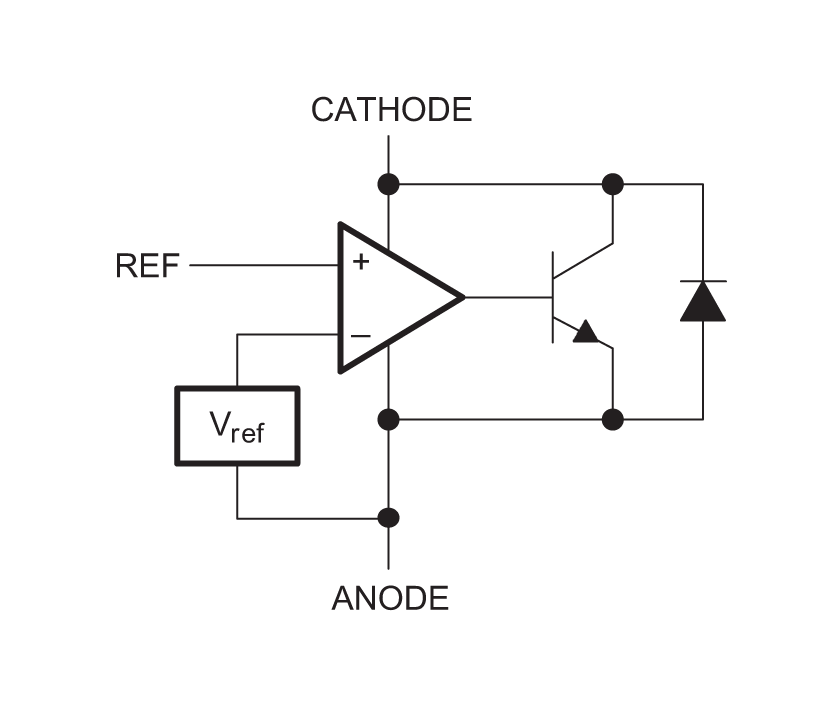

方框图

?1. 产品概述?

• ?型号?：TLV431、TLV431A、TLV431B，为低压可调精密并联稳压器，适用于1.24V至6V的电压调节。
• ?特点?：
  • 低工作电压（VREF=1.24V），可调输出电压（VO=VREF至6V）。
  • 参考电压精度：TLV431B（±0.5%）、TLV431A（±1%）、TLV431（±1.5%）。
  • 超小封装（如SC-70比SOT-23-3小40%），低工作阴极电流（典型80?A）。
  • 动态阻抗低至0.25Ω，温度稳定性高（典型漂移4mV至11mV）。

?2. 关键参数?

• ?电气特性?：
  • ?参考电压?：1.24V（25°C），随温度变化范围见规格表。
  • ?阴极电流范围?：最小0.1mA（调节状态），最大20mA（连续）。
  • ?工作温度?：TLV431C（0°C至70°C）、TLV431I（-40°C至85°C）、TLV431Q（-40°C至125°C）。
• ?绝对最大额定值?：
  • 阴极电压：-20V至7V，存储温度：-65°C至150°C。

?3. 应用场景?

• ?典型应用?：
  • 可调电压/电流参考、反激式开关电源（SMPS）次级侧稳压。
  • 替代齐纳二极管、电压监控、带集成基准的比较器。
• ?设计示例?：
  • ?比较器模式?：开环配置，响应速度快，需保证足够过驱电压。
  • ?并联稳压器?：闭环配置，通过外部电阻调节输出电压（VO=VREF×(1+R1/R2)+Iref×R1）。

?4. 封装与引脚?

• ?封装类型?：
  • SOT-23（3/5引脚）、SC-70、TO-92、SOIC-8等，尺寸详见数据手册。
• ?引脚功能?：
  • ? 阴极（CATHODE） ?：电流/电压输入。
  • ? 参考（REF） ?：阈值调节端，需接电阻分压网络。
  • ? 阳极（ANODE） ?：公共接地端。

?5. 稳定性与布局建议?

• ?稳定性?：无需输出电容即可稳定工作，但容性负载需参考相位裕度曲线（图5-18至5-21）。
• ?布局指南?：
  • 去耦电容靠近器件放置，高电流路径需宽走线以减少压降。
  • 示例布局图（如DBZ封装）提供具体尺寸参考。

?6. 文档支持与修订历史?

• ?相关文档?：补偿设计指南（SLUA671）、稳压器电压设置（SLVA445）。
• ?修订记录?：最新版本（2024年6月）更新引脚图、典型应用设计参数等。

?7. 订购信息?

• ?型号后缀?：区分封装（如DBV、PK）、温度范围（C/I/Q）及精度等级（A/B）。
• ?包装选项?：卷带（T&R）、管装（Tube），具体数量见订购附录。

?注?：完整参数表、典型曲线及机械尺寸请参考原版数据手册。
