?LMV431x系列低压可调精密并联稳压器技术文档总结

LMV431、LMV431A 和 LMV431B 是精密 1.24 V 分流稳压器，能够实现 调节至 30 V。从阴极到调节引脚的负反馈控制阴极 电压，很像同相运算放大器配置（参见 符号和功能图 ）。端接在调节引脚处的双电阻分压器 控制1.24 V带隙基准电压源的增益。将阴极短接到调节引脚（电压 从动器）提供 1.24 V 的阴极电压。
*附件：lmv431a.pdf

LMV431、LMV431A 和 LMV431B 的初始容差分别为 1.5%、1% 和 0.5%， 在功能上适用于需要齐纳二极管型性能的多种应用 在低电压下。应用包括 3 V 至 2.7 V 低压差稳压器、误差放大器输入 一个 3 V 离线开关稳压器，甚至可以用作电压检测器。这些部件通常是稳定的 容性负载大于 10 nF 且小于 50 pF。

LMV431、LMV431A 和 LMV431B 以具有竞争力的价格提供性能。

特性

• 低电压工作/宽调节范围
  （1.24 V/30 V）
• 0.5% 初始公差 （LMV431B）
• 工业
  温度范围的温度补偿（LMV431AI为
  39 ppm/°C）
• 低工作电流 （55 μA）
• 低输出阻抗 （0.25 Ω）
• 快速开启响应
• 低成本

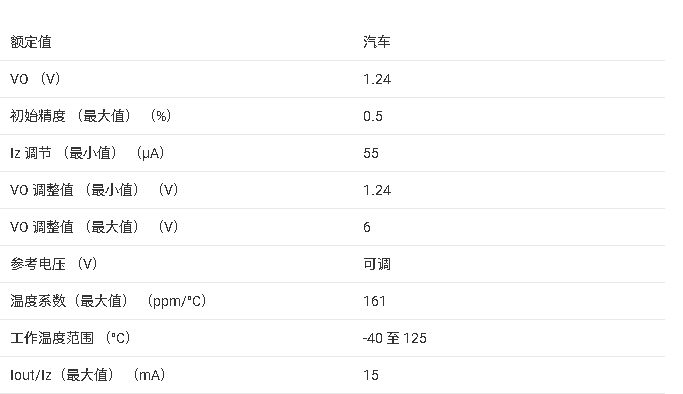

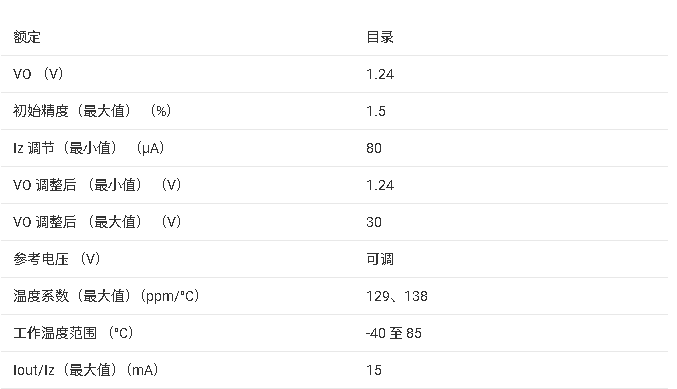

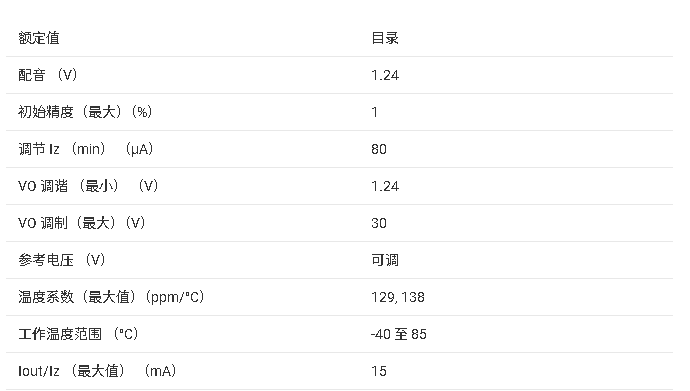

参数

方框图

?1. 产品概述?
LMV431/LMV431A/LMV431B是德州仪器（TI）推出的1.24V可调精密并联稳压器，具有以下核心特性：

• ?低压工作?：支持1.24V至30V宽调节范围
• ?高精度?：初始容差低至0.5%（LMV431B型号）
• ?低温漂?：工业温度范围内补偿（如LMV431AI温漂仅39ppm/°C）
• ?低功耗?：工作电流55?A，动态输出阻抗0.25Ω

?2. 关键参数?

• ?电气特性?：
  • 参考电压VREF典型值1.24V（不同型号容差1.5%~0.5%）
  • 工作温度范围：-40°C至85°C（工业级）/0°C至70°C（商业级）
  • 最大阴极电压35V，连续阴极电流-30mA至30mA
• ?封装选项?：
  • SOT-23（3/5引脚）、TO-92（3引脚）
  • 尺寸示例：SOT-23-5封装2.9mm×1.6mm

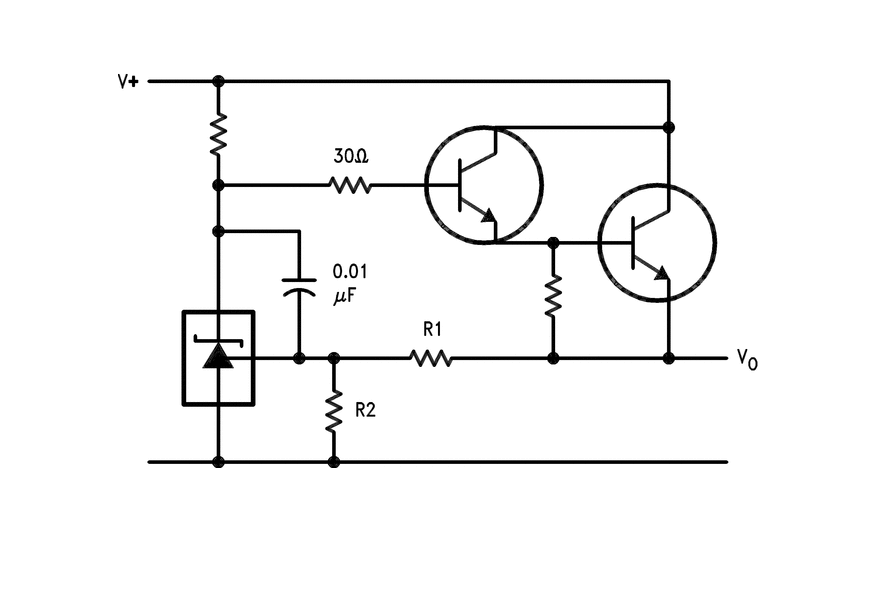

?3. 典型应用?

• ?电压调节?：串联/并联稳压器、3V离线开关稳压器
• ?监测保护?：电压监控器、过压/欠压保护电路
• ?信号处理?：误差放大器、恒流源/沉

?4. 设计要点?

• ?稳定性?：建议负载电容>10nF且<50pF
• ?热管理?：TO-92封装热阻161°C/W，需注意功率降额
• ?噪声性能?：输入电压噪声特性在0.1Hz-10Hz带宽内优化

?5. 文档结构?
包含特性说明、引脚配置、电气规格表、典型性能曲线、应用电路示例（如延时定时器、电压监控电路）及封装机械信息。
