?TL431-Q1/TL432-Q1 可调精密并联稳压器技术文档总结

TL431LI-Q1 / TL432LI-Q1 是 TL431-Q1 / TL432-Q1 的引脚对引脚替代品。TL43xLI-Q1 具有更好的稳定性、更低的温度漂移 （VI（dev） 和更低的基准电流 （Iref），可提高系统精度。

TL431-Q1 是一款三引脚可调并联稳压器，在适用的汽车温度范围内具有指定的热稳定性。输出电压可以设置为 V 中的任何值 裁判 （约2.5 V）至36 V，带两个外部电阻（见图28）。该器件的典型输出阻抗为 0.2 Ω。有源输出电路具有尖锐的导通特性，使该器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。

TL432-Q1 具有与 TL431-Q1 器件完全相同的功能和电气规格，但 DBZ 封装的引脚排列不同。
*附件：tl432-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 测试指南，包括以下内容：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
• 25°C 时的参考电压容差：
  • 1%（A级）
  • 0.5%（B级）
• 典型温漂：
  • 14 mV（Q 温度）
• 低输出噪声
• 0.2-Ω典型输出阻抗
• 灌电流能力：1 mA 至 100 mA
• 可调输出电压：V裁判至 36 V

参数

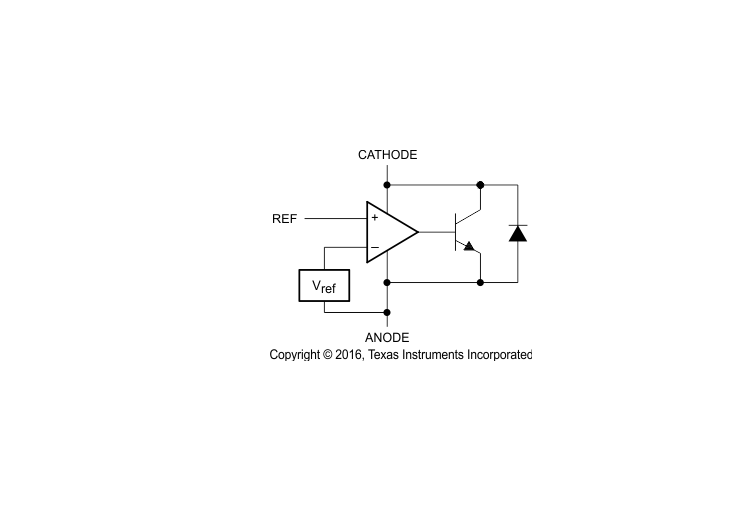

方框图

?1. 产品概述?

• ?型号?：TL431-Q1（标准版）与TL432-Q1（引脚配置不同，功能相同），均为汽车级（AEC-Q100认证）可调精密并联稳压器。
• ?关键特性?：
  • ?电压范围?：输出可调范围从基准电压VREF（约2.5V）至36V。
  • ?精度?：提供A级（1%）和B级（0.5%）两种基准电压容差选项。
  • ?温度稳定性?：典型温度漂移14mV（Q Temp级），工作温度-40°C至125°C。
  • ?动态性能?：输出阻抗低至0.2Ω，支持1mA至100mA的灌电流能力。
• ?替代方案?：TL431LI-Q1/TL432LI-Q1为改进版本，提供更低温度漂移和参考电流。

?2. 应用场景?

• ?典型应用?：
  • 开关电源（SMPS）次级侧稳压
  • 替代齐纳二极管
  • 电压监控与比较器
  • 可调电源和电流参考

?3. 技术细节?

• ?引脚配置?：
  • ?TL431-Q1?（3引脚SOT-23）：阴极(CATHODE)、参考(REF)、阳极(ANODE)。
  • ?TL432-Q1?（3引脚SOT-23）：引脚顺序与TL431-Q1不同（REF与阴极互换）。
• ?电气参数?：
  • ?基准电压?：2.44V至2.55V（25°C）。
  • ?动态阻抗?：0.2Ω（典型值）。
  • ?关断电流?：≤1?A（VKA=36V时）。

?4. 稳定性与布局建议?

• ?稳定性边界?：需避免负载电容（CL）过大导致振荡（参考图12-13）。
• ?布局指南?：旁路电容需靠近器件，电流走线宽度需适配电流密度。

?5. 典型电路示例?

• ?并联稳压器?（图28）：通过外部电阻设置输出电压，公式：
  VO=VREF×(1+R1/R2)VO ? =VREF?×(1+R1/R2)。
• ?比较器应用?（图26）：需确保阴极电流≥1mA以获得快速响应。
• ?高电流稳压器?（图30-32）：搭配晶体管扩展电流能力。

?6. 封装与订购信息?

• ?封装选项?：SOT-23（3引脚/5引脚），符合汽车级可靠性标准。
• ?型号后缀?：
  • A：1%精度，B：0.5%精度（如TL431BQDBZRQ1）。
