?REF50xxA-Q1系列精密电压参考器件技术文档总结

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。
*附件：ref5050a-q1.pdf

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

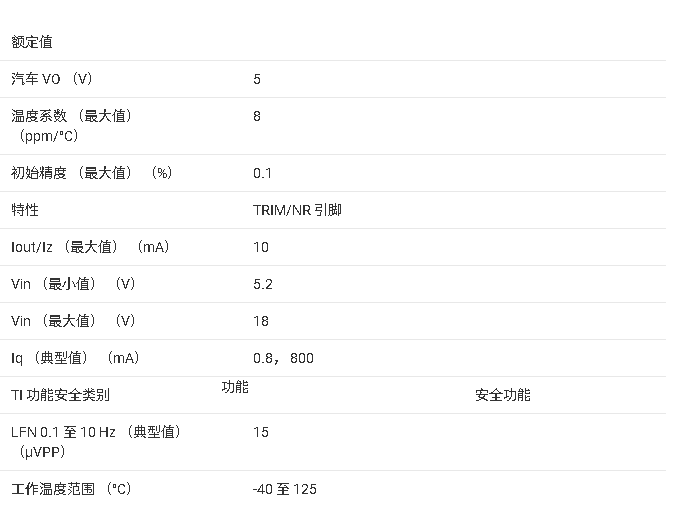

参数

方框图

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考芯片系列，包含6种输出电压型号（2.048V至5V），采用SO-8封装，工作温度范围-40°C至125°C。其核心特性包括：

• ?高精度?：初始精度±0.1%（标准级）
• ?低温漂?：典型值3 ppm/°C（最大值8 ppm/°C）
• ?低噪声?：3 μVPP/V
• ?长期稳定性?：5 ppm/1000小时（典型值）
• ?输出电流能力?：±10 mA

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100标准
• ?低功耗?：静态电流0.8 mA（典型值）
• ?宽输入电压范围?：VOUT + 0.2V至18V（REF5020A-Q1最低2.7V）
• ?多功能引脚?：支持输出微调（±15mV）和噪声抑制（通过TRIM/NR引脚）
• ?温度监测?：TEMP引脚提供芯片温度电压信号（2.64 mV/°C斜率）

?3. 应用场景?

• 16位数据采集系统
• 工业过程控制
• 医疗仪器
• 精密测试设备（ATE）
• 光学控制系统

?4. 技术细节?

• ?封装与型号?：

  型号	输出电压	封装
  REF5020A-Q1	2.048V	SOIC-8
  REF5050A-Q1	5V	SOIC-8
  （其他型号详见文档）

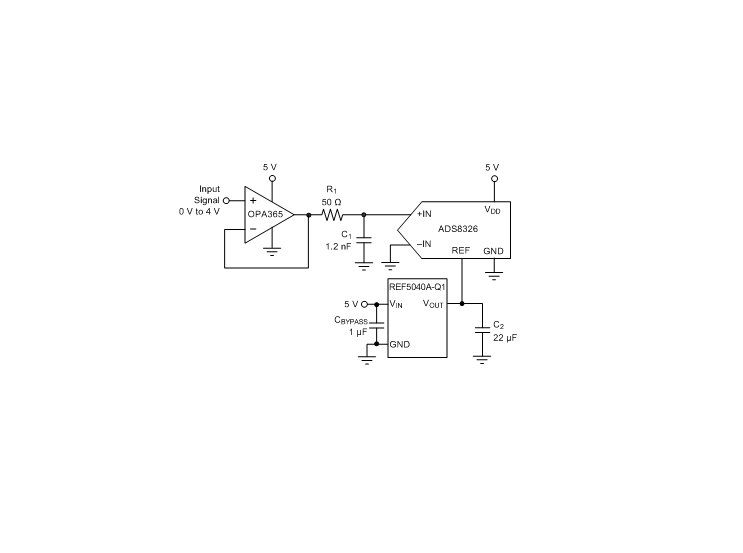

• ?典型电路设计?：

  • 需配置1-10μF输入旁路电容和1-50μF低ESR输出电容（ESR≤1.5Ω）
  • 提供负压参考生成方案（搭配OPA735运放）

?5. 性能图表?
文档包含21幅典型特性曲线，涵盖：

• 温度漂移分布（图1-2）
• 负载/线性调整率（图6-7,11）
• 噪声频谱（图5,13）
• 长期稳定性测试（图22-24）

?6. 修订历史?
最新版本（Rev H）主要更新：

• 新增引脚功能说明、热阻参数
• 优化电气特性表（如REF5040初始精度范围）
• 删除MSOP-8封装相关数据

?7. 设计支持?

• 提供布局指南（图33）
• 推荐配套器件：OPA333/335/376（用于TEMP引脚缓冲）
• 相关文档链接：ADS8326 ADC数据手册、噪声优化应用笔记等

该系列通过专利设计实现高稳定性，适用于对精度和可靠性要求严苛的汽车及工业场景。
