?TL4242 LED驱动器技术文档总结

TL4242 器件是一款集成式、可调、恒流源，可驱动 负载高达 500 mA。输出电流电平可以通过外部电阻器进行调节。这 该器件设计用于为高功率 LED 供电。TL4242 采用 DRJ （WSON） 封装。 保护电路可防止在过载、短路、反向的情况下损坏设备 极性和过热。连接的 LED 具有反极性保护，以及 高达 45 V 的过电压。

TL4242 的集成 PWM 输入允许通过脉冲宽度调节 LED 亮度 调制 （PWM）。由于PWM输入的输入阻抗较高，LED驱动器可以作 作为受保护的高侧开关。

TL4242 的工作温度范围为 –40°C 至 150°C。
*附件：tl4242.pdf

特性

• 可调恒流高达 500 mA （±5%）
• PWM 亮度调节
• 宽输入电压范围，高达42 V
• 低压降电压
• 开路负载检测
• 过温保护
• 短路保护
• 反极性证明
• 宽温度范围：–40°C 至 150°C

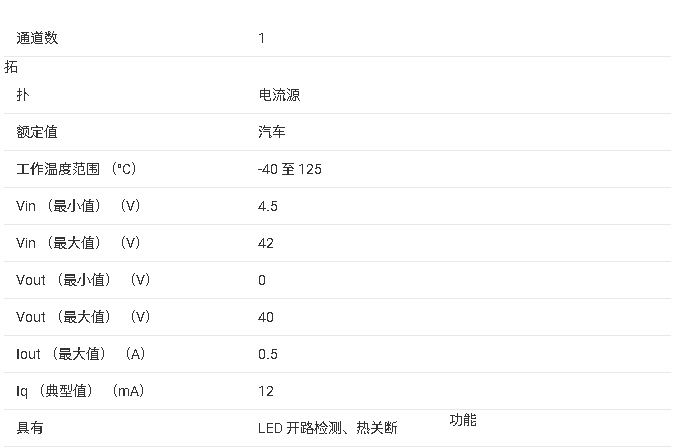

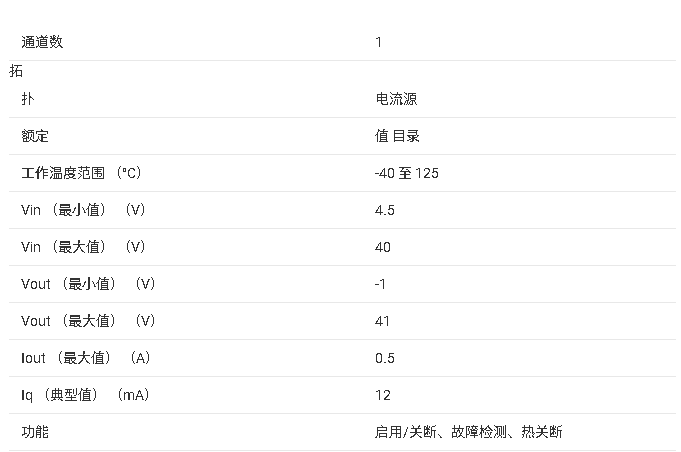

参数

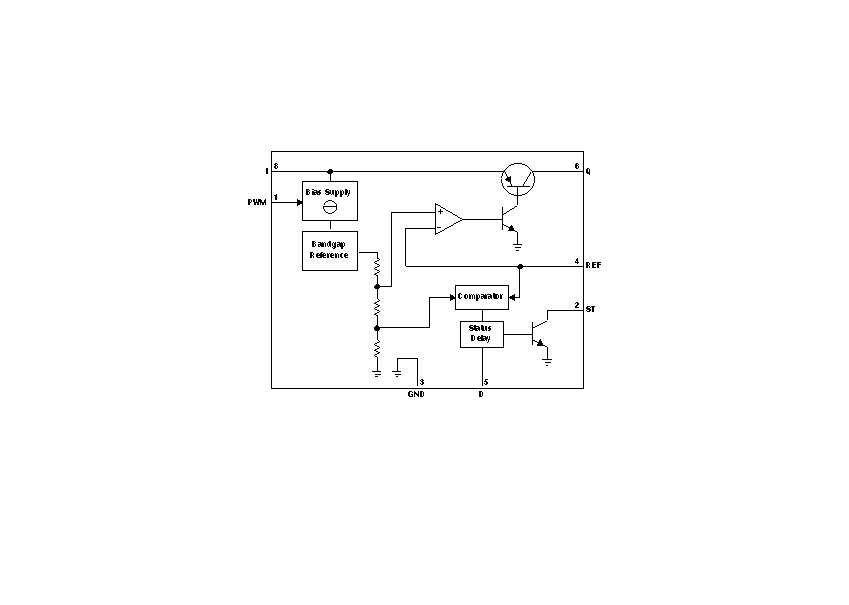

方框图

?1. 产品概述?
TL4242是德州仪器（TI）推出的一款可调恒流LED驱动芯片，专为驱动高功率LED设计，主要特点包括：

• ?输出电流?：可调范围达500mA（±5%精度）
• ?输入电压?：宽范围4.5V至42V
• ?保护功能?：过温保护、短路保护、反极性保护、开路检测
• ?封装?：8引脚WSON（4mm×4mm）
• ?工作温度?：-40°C至150°C

?2. 核心特性?

• ?PWM调光?：通过PWM引脚实现亮度调节，支持高阻抗输入控制。
• ?恒流调节?：通过外部电阻（RREF，0.39Ω~10Ω）设置输出电流，公式：IQ = VREF/RREF（典型VREF=177mV）。
• ?状态监测?：ST引脚可检测LED开路故障（电压低于25mV时触发低电平）。

?3. 典型应用?

• ?场景?：广告牌照明、工业照明、打印机光源。
• ?电路设计?：需计算输入电压（需大于LED正向压降+芯片压降350mV+RREF压降177mV），并注意散热设计（热阻RθJA=39°C/W）。

?4. 关键参数?

• ?电气特性?：
  • 静态电流：典型22mA（工作模式），2μA（休眠模式）
  • 压降电压：0.35V（典型值，300mA时）
  • PWM响应时间：≤40μs（开启/关闭延迟）
• ?保护阈值?：
  • 过温关断：150°C
  • 输出限流：600mA（RREF=0Ω时）

?5. 设计注意事项?

• ?布局建议?：REF引脚需靠近检测电阻，散热焊盘需连接PCB地平面。
• ?功耗计算?：需考虑输入输出压差导致的功率损耗（例：13.5V输入时，1.3W损耗需通过PCB散热）。

?6. 文档结构?
包含特性说明、引脚定义、电气参数、典型应用电路、布局指南及封装信息，适用于工程师进行硬件设计参考。
