?TL4242-Q1 汽车可调LED驱动器技术文档总结

TL4242-Q1 器件是一款集成的可调恒流源，可驱动高达 500 mA 的负载。可以通过外部电阻器调节输出电流水平。该器件设计用于在汽车应用的恶劣条件下为高功率 LED（例如欧司朗 Dragon LA W57B）供电，从而实现恒定的亮度并延长 LED 的使用寿命。该器件采用DRJ（WSON）和KTT（TO-263）封装。保护电路可防止在过载、短路、反极性和过热的情况下损坏设备。该器件为连接的 LED 提供反极性保护以及高达 45 V 的过电压。

TL4242-Q1 器件的集成 PWM 输入允许通过脉宽调制 （PWM） 调节 LED 亮度。PWM 输入的高输入阻抗允许将 LED 驱动器作为受保护的高侧开关运行。
*附件：tl4242-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 测试指南，结果如下：
  • 器件温度等级 2：WSON 封装的 –40°C 至 105°C 环境工作温度范围
  • 器件温度等级 1：TO-263 封装的 –40°C 至 125°C 环境工作温度范围
  • 设备 HBM ESD 分类等级 H1C
  • 设备 CDM ESD 分类级别 C3B
• 可调恒流高达 500 mA （±5%）
• 宽输入电压范围，高达42 V
• 低压差电压
• 开路负载检测
• 过温保护
• 短路保护
• 反极性证明

参数

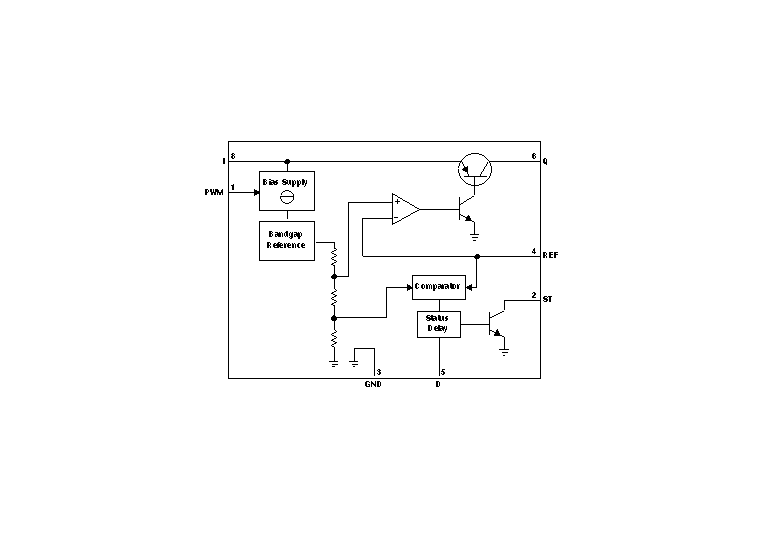

方框图

?1. 产品概述?
TL4242-Q1 是一款专为汽车应用设计的可调恒流LED驱动器，具有以下核心特性：

• ?电流输出?：支持最高500mA（±5%精度）可调恒流输出，通过外部电阻（RREF）设定电流值，公式为 IQ = VREF/RREF （典型VREF=177mV）。
• ?输入范围?：宽电压输入（4.5V至42V），适用于汽车电源环境。
• ?保护功能?：集成开路检测、过温保护（TSD）、短路保护、反极性保护（-42V耐压）。
• ?封装选项?：提供TO-263（KTT）和WSON（DRJ）两种封装，分别支持-40°C至125°C和-40°C至105°C工作温度。

?2. 关键应用场景?

• ?汽车照明系统?：尾灯、日间行车灯、雾灯、位置灯、内饰灯及刹车灯等。
• ?亮度控制?：通过PWM输入实现LED调光（占空比控制），支持高阻抗PWM信号（可作使能开关）。

?3. 功能模块详解?

• ?PWM控制?：高电平（>2.6V）启用驱动，低电平（<0.7V）进入睡眠模式（功耗<1μA）。
• ? 状态监测（ST引脚） ?：开路故障时输出低电平，可通过外部电容（CD）调节响应延迟时间。
• ? 参考电阻（RREF） ?：范围0.39Ω至10Ω，直接影响输出电流精度。

?4. 典型设计示例?

• ?基础电路?：需在输入引脚添加4.7μF陶瓷电容和0.1μF去耦电容，REF引脚串联电阻设定电流。
• ?刹车灯/尾灯双模式?：结合TLC555-Q1定时器，通过PWM实现100%（刹车）和25%（尾灯）亮度切换。

?5. 热管理与布局建议?

• ?散热设计?：TO-263封装热阻更低（RθJA=31.6°C/W），需优化PCB铜覆盖率及散热过孔。
• ?功耗计算?： P = (VI - VO) × IO + VI × IQ ，确保结温（TJ）<150°C以避免热关断。
