?TPS92560 LED驱动芯片技术文档总结

TPS92560 是一款简单的 LED 驱动器，旨在通过绘制恒定电流来驱动大功率 LED 来自电源的电流。该器件非常适合需要 MR16 和 AR111 应用 与直流和交流电压以及电子变压器具有良好的兼容性。滞后控制方案 不需要控制环路补偿，同时提供快速瞬态响应和 高功率因数。正在申请专利的反馈控制方法允许输出功率 由不更换组件的 LED 使用数量决定。TPS92560支持升压和 用于使用不同 LED 模块的 SEPIC 配置。
*附件：tps92560.pdf

特性

• 控制峰值输入电流，防止电子变压器承受过
  大的压力
• 允许升压或升压/降压作
• 与通用电子变压器兼容
• 兼容磁性变压器和直流
  电源
• 集成有源低侧输入整流器
• 紧凑而简单的电路

• 85% 效率（12VDC 输入）

• 功率因数 > 0.9（满载交流输入）
• 滞后控制方案
• 输出过压保护
• 过温关断
• 10引脚热增强型超薄细间距
  小外形封装
  参数

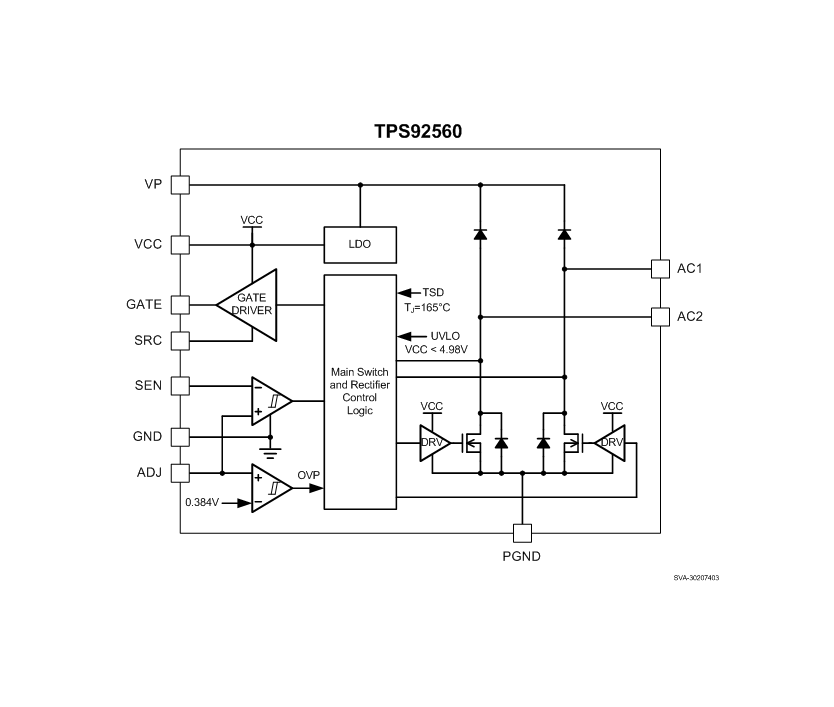

方框图

?1. 产品概述?
TPS92560是德州仪器（TI）设计的一款高效LED驱动芯片，专为MR16和AR111照明应用优化。其主要特点包括：

• ?宽兼容性?：支持直流/交流电源、电子变压器及磁性变压器输入
• ?高集成度?：内置有源低压侧整流器，减少外部元件需求
• ?高效率?：典型效率>85%（12V DC输入），功率因数>0.9（AC满载）
• ?保护功能?：输出过压保护（OVP）和过热关断（TSD）

?2. 关键特性?

• ?控制方案?：滞环控制架构，无需环路补偿，响应速度快
• ?拓扑支持?：支持升压（Boost）和升降压（SEPIC）配置
• ?专利反馈控制?：通过LED数量自动调节输出功率，无需更改元件
• ?封装?：10引脚HVSSOP（3mm×3mm）封装，带PowerPAD?散热焊盘

?3. 应用场景?

• MR16/AR111 LED灯具
• 电子变压器供电的照明系统
• 需升压/SEPIC拓扑的通用LED驱动

?4. 技术细节?

• ?输入范围?：6.5V至42V（VP引脚）
• ?输出能力?：支持多LED串联，电流通过外部电阻（RSEN）调节
• ?开关频率?：1-1.5MHz（典型值），由电感值和输入/输出电压决定
• ?热管理?：结温范围-40°C至125°C，165°C触发热关断

?5. 设计要点?

• ?ADJ引脚?：通过电阻分压网络（RADJ1/RADJ2）设置LED电流和OVP阈值
• ?电感选择?：需满足峰值电流（IL(peak)）及饱和电流（ISAT≥1.2×IL(peak)）
• ?布局建议?：优先缩短开关回路路径，VP电容和ADJ电阻需贴近芯片

?6. 典型电路?

• ?升压配置?：适用于VLED > VIN场景（如6串LED@21V）
• ?SEPIC配置?：支持宽输入电压范围（如3串LED@13V）
• ?电流调节改进?：可外接TL431实现精准LED电流控制

?7. 性能曲线?
文档提供了效率、输出电流/功率随温度变化的典型曲线，显示在12V输入下：

• 升压电路效率达90%（18V输入时）
• SEPIC电路效率约85%（12V输入时）

?8. 版本与支持?

• 最新修订版：SNVS900B（2015年12月）
• 提供社区资源（E2E论坛）、设计工具和热模型支持

该芯片以简洁设计、高兼容性和灵活配置成为空间受限照明应用的理想选择，尤其适合需要适应多种电源类型的LED驱动场景。
