TPS923650/1 LED驱动器芯片技术文档总结

TPS92365x 系列是一款 1A / 2A 非同步降压 LED 驱动器，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS，该器件能够驱动高功率密度和高效率的LED。该器件还支持共阴极连接和单层PCB。开关频率设置为 400kHz 或 1MHz。
*附件：tps923650.pdf

TPS92365x 系列通过简单的高低信号通过 DIM 输入引脚进行配置，从而支持 PWM 调光。TPS92365x 系列通过模拟电压信号通过 DIM 输入引脚进行配置，从而支持模拟调光。该器件采用自适应关断时间电流模式控制，配合智能精准采样，实现快速PWM调光，实现高调光比。

TPS92365x 系列还提供多种系统保护，包括 LED 开路和短路、开关 FET 开路和短路、检测电阻器开路和短路以及热关断。

特性

• 4.5V 至 65V 宽输入范围
• LED共阴极连接
• 集成 300mΩ MOSFET：
  • 典型电流限制 （1.6A / 3.2A）
  • 开关频率 （400kHz / 1MHz）
• 高级调光选项：
  • 模拟调光 （200：1）
  • 快速PWM调光（50ns脉冲宽度）
• 完整的保护功能：
  • LED开路和短路保护
  • 开关 FET 开路和短路保护
  • 外部组件故障保护
  • 逐周期电流限制
  • 热关断
• 封装：WSON-8、HVSSOP-8、SOT583

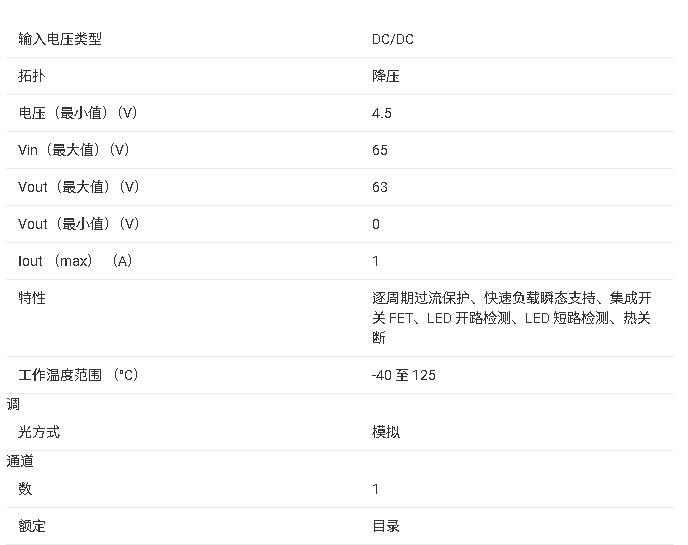

参数

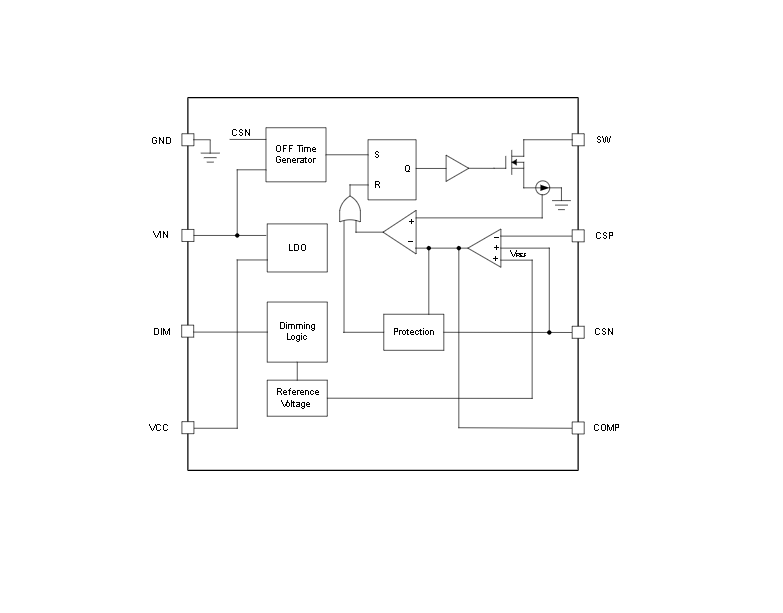

方框图

1. 产品概述

TPS923650/1是德州仪器(TI)推出的一系列65V 1A/2A Boost/Buck-Boost LED驱动器芯片，具有PWM/模拟调光功能。该系列产品具有以下关键特性：

• 4.5V至65V宽输入电压范围
• 集成300mΩ MOSFET
• 支持PWM调光(50ns脉冲宽度)和模拟调光(200:1)
• 全面的保护功能(LED开路/短路保护、开关FET保护等)
• 提供WSON-8、HVSSOP-8和SOT583三种封装

2. 主要特性

2.1 电气特性

• 输入电压范围：4.5V至65V
• 典型电流限制：1.6A(TPS923650)/3.2A(TPS923651)
• 开关频率：400kHz或1MHz
• 工作温度范围：-40°C至125°C
• 热关断温度：165°C(带15°C迟滞)

2.2 调光功能

• ?PWM调光?：支持50ns超窄脉冲宽度
• ?模拟调光?：通过DIM引脚输入0-2.2V模拟信号实现200:1调光比
• 两种调光模式通过不同器件版本实现(D1版本支持PWM，D2版本支持模拟)

3. 应用领域

• 恒定照明：室内/室外照明、电器照明、应急照明、LCD背光等
• 瞬时照明：机器视觉、相机闪光灯、火警闪光灯等

4. 功能描述

4.1 控制架构

采用自适应关断时间电流模式控制，通过比较感应电阻电压与内部基准电压(VREF)来调节LED电流。

4.2 保护功能

提供全面的系统保护，包括：

• LED开路/短路保护
• 开关FET开路/短路保护
• 感应电阻开路/短路保护
• 热关断保护

5. 典型应用设计

文档提供了两个典型应用示例：

1. ? 12V输入，1A输出，8颗WLED驱动(模拟调光) ?
   • 使用33μH电感
   • 输入电容组合：33μF电解+1μF+0.1μF陶瓷
   • 输出电容：10μF+0.1μF陶瓷
   • 感应电阻：200mΩ
2. ? 24V输入，0.5A输出，4颗WLED驱动(PWM调光) ?
   • 使用33μH电感
   • 输入电容组合：10μF电解+22μF+0.1μF陶瓷
   • 输出电容：4.7μF+0.1μF陶瓷
   • 感应电阻：400mΩ

6. 封装信息

提供三种封装选项：

1. WSON-8(2.0mm x 2.0mm)
2. HVSSOP-8(3.0mm x 3.0mm)
3. SOT583(2.0mm x 1.2mm)

7. 布局建议

• 创建大面积GND平面以获得良好的电气和热性能
• VIN和GND走线应尽可能宽以减少阻抗
• 输入电容应尽可能靠近VIN和GND引脚
• SW走线应尽可能短以减少寄生电感和辐射噪声
• CSN和CSP走线应平行且尽可能短
