Texas Instruments TPS92201降压LED驱动器是高效率的1.5A同步降压型驱动器，可在2.5V至5.5V输入电压范围内工作。这些LED驱动器以20kHz至200kHz输入PWM频率运行，可避免可闻噪声。TPS92201器件的保护功能包括LED开路、LED短路、FB电阻器开路、FB电阻器短路和热关断。这些LED驱动器非常适合测试和测量、电力传输、楼宇自动化、智能家居摄像头、视频门铃、IP摄像头、智能门锁和手电筒。

数据手册：*附件：Texas Instruments TPS92201降压LED驱动器数据手册.pdf

特性

输入电压范围：2.5V至5.5V
恒定输出电流：1.5A
效率最高可达95%
0.1μA关断电流
220mΩ（高侧）/ 170mΩ（低侧）MOSFET
开关占空比：高达100%
切换频率：1.5MHz
强制PWM模式以实现低输出纹波 (TPS92201)
轻负载时实现高效率的省电模式 (TPS92201A)
输出电压范围：0.6V至VIN
反馈调节电压：100mV
高精度模拟调光：1%至100%
PWM输入频率范围：20kHz至200kHz
内部软启动
具有过流、LED开路/短路和FB电阻开路/短路的全面保护
热关断保护
采用WSON-6封装

简化原理图

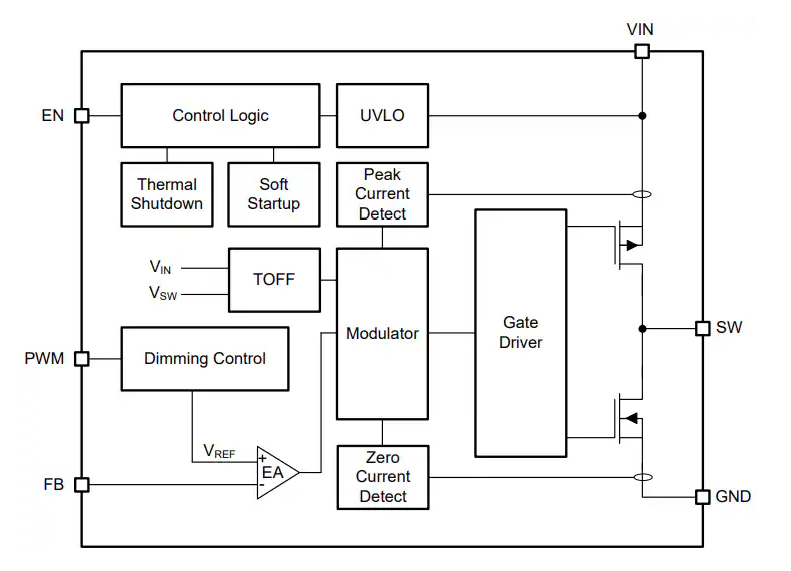

框图

TPS92201/TPS92201A 降压型LED驱动器技术解析与应用指南

一、核心特性

?宽输入电压范围?：2.5V至5.5V
?高输出电流能力?：连续1.5A输出电流
?超高效率?：最高达95%
?超低静态电流?：0.1μA关断电流
?双工作模式?：
- TPS92201：强制PWM模式(全负载范围低纹波)
- TPS92201A：轻载自动切换PFM模式(提升轻载效率)
?先进封装?：2mm×2mm WSON-6或1.6mm×1.6mm SOT563-6

二、关键技术创新

2.1 自适应关断时间控制

采用峰值电流检测的自适应关断时间控制架构，在中等至重载时工作在1.5MHz固定频率PWM模式，轻载时(TPS92201A)自动切换至PFM模式以维持高效率。该技术通过VIN/VOUT比例自动计算最优关断时间，使开关频率在输入电压、输出电压和负载变化时保持相对稳定。

2.2 精确的LED电流控制

通过外部FB引脚电阻设置LED电流：ILED = VFB/RSENSE (VFB典型值100mV)
支持1%-100%范围的模拟调光
兼容20kHz-200kHz PWM调光频率(避免可闻噪声)
全温度范围内FB基准电压精度±5%(100%占空比时)

2.3 全面的保护功能

LED开路/短路保护
FB电阻开路/短路保护
高边开关电流限制(典型值2.16A)
热关断保护(150°C触发，10°C迟滞)

三、典型应用设计

3.1 智能家居摄像头IR照明

?设计要点?：

元件选型：
- 输入电容：4.7μF X7R陶瓷电容(0805封装)
- 输出电容：10μF X7R陶瓷电容
- 电感：2.2μH功率电感(DCR<100mΩ)
电流设置：
- RSENSE = 0.25Ω (400mA输出)
调光控制：
- 使用100kHz PWM信号实现无闪烁调光

?布局建议?：

输入电容尽量靠近VIN引脚
FB走线远离SW节点避免噪声耦合
热焊盘通过多个0.3mm过孔连接至底层铜箔

3.2 视频门铃白光LED驱动

?特殊考虑?：

瞬态响应要求：负载阶跃变化300mA时ΔVOUT<5%
推荐配置：
- 输入电压：3.6V(锂离子电池)
- 输出电流：1A(3颗白光LED串联)
- 工作模式：TPS92201A(优化轻载效率)

四、性能优化指南

4.1 提高效率的措施

选择低DCR电感(推荐<50mΩ)
在轻载应用中选择TPS92201A型号
优化PCB布局减少寄生电阻：
- 使用2oz铜厚
- 关键功率路径线宽≥50mil

4.2 降低输出纹波

增加输出电容(最大47μF)
在FB引脚添加6.8pF前馈电容
选择低ESR陶瓷电容(X7R/X5R介质)

4.3 热管理设计

结-环境热阻：
- WSON-6封装：82.6°C/W
- SOT563封装：152°C/W
改进建议：
- 增加散热过孔数量(推荐≥8个)
- 在器件下方布置大面积铜箔
- 高温环境下降额使用

五、选型指导

型号	工作模式	封装选项	典型应用场景
TPS92201	强制PWM	WSON-6/SOT563	对纹波敏感的应用
TPS92201A	自动PFM/PWM	WSON-6/SOT563	电池供电的轻载应用
TPS92201M	扩展温度版	WSON-6/SOT563	-55°C至125°C工业环境
