Texas Instruments TPS92201AEVM评估模块可评估专为LED驱动器应用而设计的TPS92201A同步降压开关稳压器的性能。该模块在2.2V至5.5V输入电压范围内运行，可提供高达95%效率。TPS92201AEVM设置为在3.3V下默认输出电流为 0.5A，并具有100%占空比PWM输入。该模块具有1μA关断电流、1.5MHz开关频率、 100mV反馈调节电压和1%至100%模拟调光。TPS92201AEVM评估模块用于视频门铃、智能家居摄像头、IP摄像头、手电筒和骑手配件。

数据手册：*附件：Texas Instruments TPS92201AEVM 驱动评估模块数据手册.pdf

特性

最大输入电压：5.5V
效率高达95%
35μA 运行静态电流
200mΩ（高侧）/160mΩ（低侧）MOSFET
1μA关断电流
高达100%开关占空比
1.5 MHz开关频率
PWM输入频率范围：20 kHz至200 kHz
1%至100%模拟调光
输出电压范围：0.1V至VIN
100mV反馈调节电压
强制PWM模式以实现低输出纹波
轻负载时实现高效率的省电模式（针对 TPS92201A）
内部软启动
具有过流、LED开路/短路和FB电阻开路/短路的全面保护
热关断保护
采用超小型SOT563封装

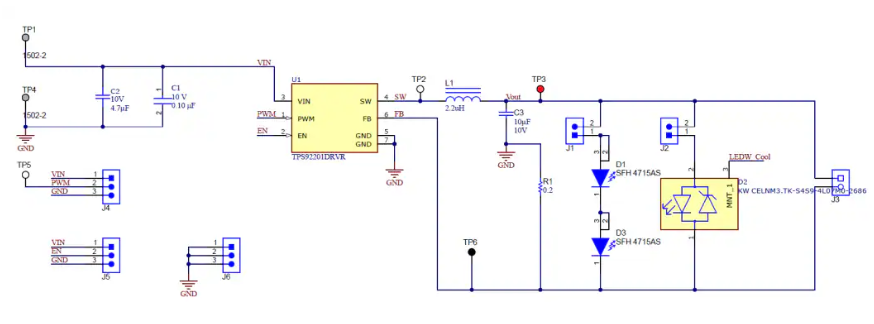

原理图

德州仪器TPS92201AEVM评估模块技术解析

一、核心特性

输入电压范围：2.2V-5.5V
输出电流：默认配置500mA@3.3V(100%占空比)
效率高达96%(5V输入时)
1.5MHz固定开关频率
支持0.1%-100%模拟调光
20kHz-200kHz PWM调光输入频率
集成LED开路/短路保护

二、硬件架构解析

1. 电源管理子系统

?输入接口?：通过TP1(VIN)和TP4(GND)连接电源
?输出配置?：
- J1跳线选择2个红外LED负载
- J2跳线选择1个白光LED负载
- J3接口连接外部自定义LED负载
?控制信号?：
- TP5(PWM)接收调光信号
- J4跳线配置PWM使能/禁用

2. 关键电路设计

?功率转换?：采用TPS92201DRVR主控IC
?电感选择?：2.2μH/2.8A功率电感(SDER041H-2R2MS)
?电流检测?：0.2Ω精密电阻(RL1220S-R20-F)
?输出滤波?：10μF陶瓷电容(C0805C106J8RACAUTO)

三、性能参数分析

1. 电气特性

参数	条件	典型值	单位
输入电压范围	工作范围	2.2-5.5	V
待机电流	VIN=3.6V, VEN=0	1	μA
输出电流	Rsense=200mΩ, VIN=3.6V	500	mA
电流纹波	VIN=5V, 2个IR LED	20	mApp
转换效率	VIN=5V, 1个IR LED	96	%
开关频率	-	1.5	MHz
