?TPS923650/1 65V 1A/2A Boost/Buck-Boost LED驱动器技术文档总结

TPS92365x 系列是一款 1A / 2A 非同步降压 LED 驱动器，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS，该器件能够驱动高功率密度和高效率的LED。该器件还支持共阴极连接和单层PCB。开关频率设置为 400kHz 或 1MHz。
*附件：tps923651.pdf

TPS92365x 系列通过简单的高低信号通过 DIM 输入引脚进行配置，从而支持 PWM 调光。TPS92365x 系列通过模拟电压信号通过 DIM 输入引脚进行配置，从而支持模拟调光。该器件采用自适应关断时间电流模式控制，配合智能精准采样，实现快速PWM调光，实现高调光比。

TPS92365x 系列还提供多种系统保护，包括 LED 开路和短路、开关 FET 开路和短路、检测电阻器开路和短路以及热关断。

特性

• 4.5V 至 65V 宽输入范围
• LED共阴极连接
• 集成 300mΩ MOSFET：
  • 典型电流限制 （1.6A / 3.2A）
  • 开关频率 （400kHz / 1MHz）
• 高级调光选项：
  • 模拟调光 （200：1）
  • 快速PWM调光（50ns脉冲宽度）
• 完整的保护功能：
  • LED开路和短路保护
  • 开关 FET 开路和短路保护
  • 外部组件故障保护
  • 逐周期电流限制
  • 热关断
• 封装：WSON-8、HVSSOP-8、SOT583

参数

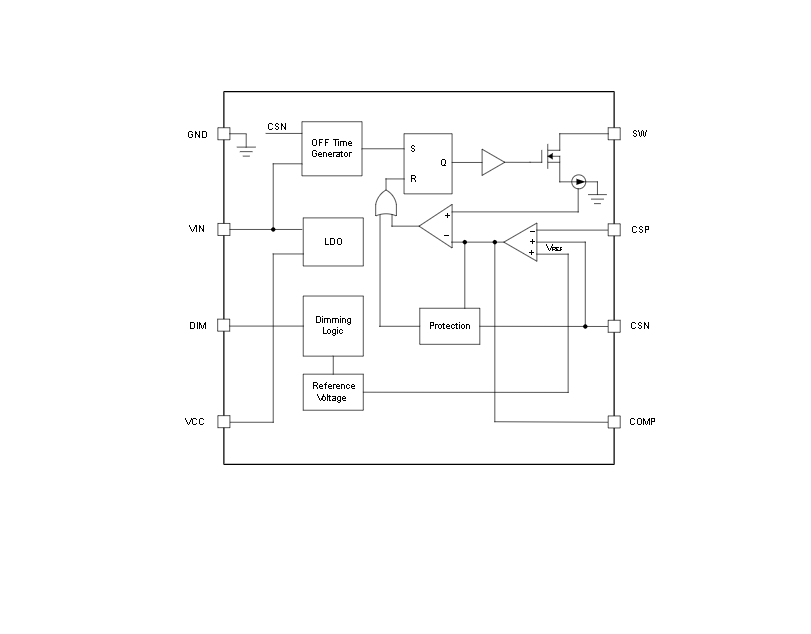

方框图

?1. 核心特性?

• ?宽输入范围?：4.5V至65V，支持多种电源场景。
• ?集成MOSFET?：300mΩ低导通电阻，典型电流限制1.6A（TPS923650）/3.2A（TPS923651）。
• ?调光功能?：
  • ?PWM调光?（D1版本）：支持50ns窄脉冲，调光比200:1。
  • ?模拟调光?（D2版本）：通过0-2.2V模拟电压控制LED电流。
• ?全面保护机制?：包括LED开路/短路、开关FET故障、热关断等。
• ?封装选项?：WSON-8、HVSSOP-8、SOT583，适应不同布局需求。

?2. 应用场景?

• ?恒定照明?：室内外照明、LCD背光、应急标志灯。
• ?瞬时照明?：机器视觉闪光灯、火灾警报频闪灯。

?3. 关键设计要点?

• ?电感选择?：根据输入/输出电压、电流纹波计算电感值（如33?H用于12V输入设计）。
• ?输入/输出电容?：推荐低ESR陶瓷电容（如10?F X7R）以抑制噪声。
• ?电流检测电阻?：公式 RSENSE = VREF / ILED_FS（VREF=200mV）。
• ?布局建议?：缩短SW走线，优化热焊盘设计，避免开关电流干扰敏感信号。

?4. 典型应用电路?

• ?Boost配置?（12V输入驱动8颗LED）：
  • 集成33?H电感，10?F输出电容，200mΩ检测电阻。
• ?Buck-Boost配置?（24V输入驱动4颗LED）：
  • 支持PWM调光，1MHz开关频率，400mΩ检测电阻。

?5. 性能曲线?

• 效率可达90%（13V输入，0.5A输出）。
• 线性调光响应（模拟/PWM）及快速瞬态响应（微秒级）。

?6. 保护与可靠性?

• 热关断阈值165°C，ESD防护（HBM 2000V）。
• 故障恢复机制：自动重启或锁存保护（如LED开路）。

?7. 文档支持?

• 提供封装尺寸（如WSON-8：2.0mm×2.0mm）、焊盘布局示例及贴片钢网设计建议。

?注?：完整设计参数参考原文第6章“电气特性”及第8章“典型应用”。
