?TPS922050/1 Buck LED驱动器技术文档总结

TPS92205x 系列是一款 1A / 2A 非同步升压/降压-升压 LED 驱动器，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS，该器件能够驱动高功率密度和高效率的LED。该器件还支持共阳极连接和单层PCB。开关频率设置为 400kHz 或 1MHz。
*附件：tps922050.pdf

TPS92205x 系列通过简单的高低信号通过 DIM 输入引脚进行配置，从而支持 PWM 调光。TPS92205x 系列通过模拟电压信号通过 DIM 输入引脚进行配置，从而支持模拟调光。该器件采用自适应关断时间电流模式控制，配合智能精准采样，实现快速PWM调光，实现高调光比。

TPS92205x 系列还提供多种系统保护，包括 LED 开路和短路、开关 FET 开路和短路、检测电阻开路和短路以及热关断。

特性

• 4.5V 至 65V 宽输入范围
• LED共阳极连接
• 集成 300mΩ MOSFET：
  • 典型电流限制 （1.6A / 3.2A）
  • 开关频率 （400kHz / 1MHz）
• 高级调光选项：
  • 模拟调光 （200：1）
  • 快速PWM调光（50ns脉冲宽度）
• 完整的保护功能：
  • LED开路和短路保护
  • 开关 FET 开路和短路保护
  • 外部组件故障保护
  • 逐周期电流限制
  • 热关断
• 封装：WSON-8、HVSSOP-8、SOT583

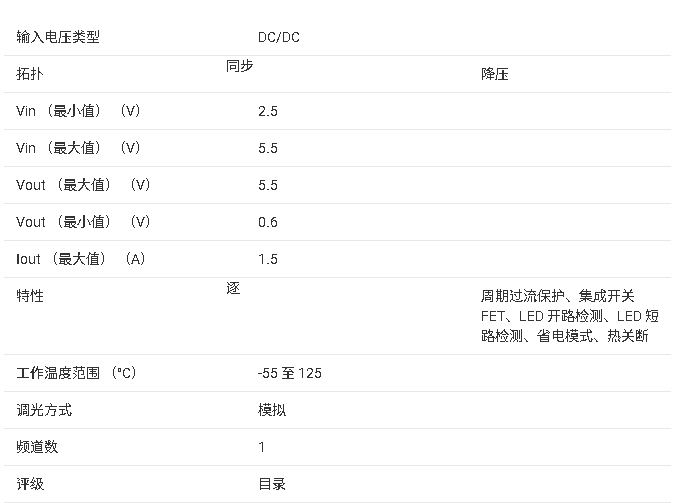

参数

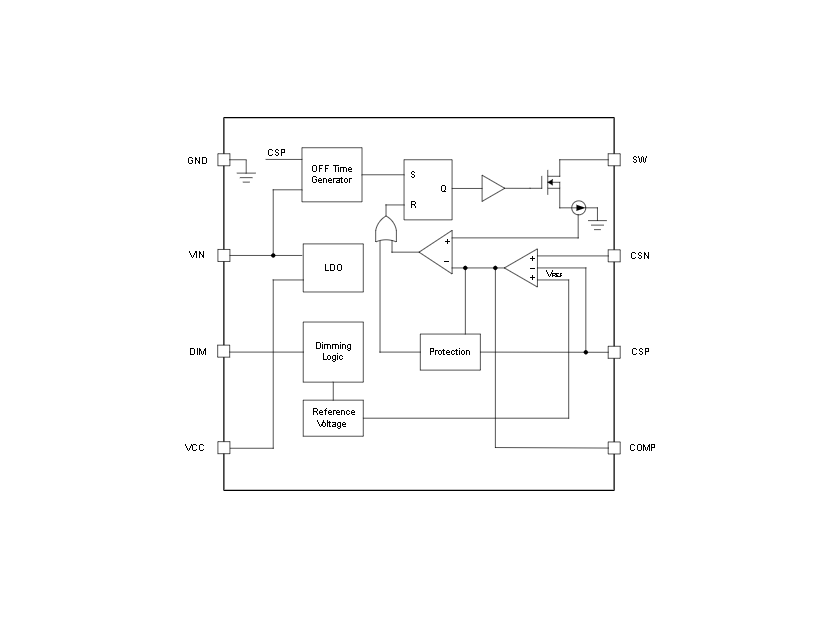

方框图

?1. 产品概述?
TPS922050/1是德州仪器（TI）推出的非同步降压型LED驱动芯片系列，具有以下核心特性：

• ?宽输入电压范围?：4.5V至65V，适用于多种电源环境。
• ?高集成度?：内置300mΩ低侧NMOS开关，支持单层PCB设计，降低成本。
• ?输出电流?：TPS922050为1A，TPS922051为2A版本。
• ?调光方式?：
  • ? PWM调光（D1版本） ?：支持50ns超窄脉冲，调光比达200:1。
  • ? 模拟调光（D2版本） ?：通过0-2.2V模拟电压调节LED电流。
• ?开关频率?：400kHz（TPS922051/部分TPS922050）或1MHz（部分TPS922050）。

?2. 关键功能?

• ?自适应关断时间电流控制?：优化瞬态响应，维持稳定开关频率。
• ?全面保护机制?：
  • LED开路/短路保护
  • 开关FET故障检测
  • 热关断（165°C触发，15°C迟滞）
• ?软启动功能?：通过外部电容配置启动时间（典型1ms）。

?3. 应用场景?

• ?恒定照明?：室内外灯具、LCD背光、应急照明。
• ?瞬时照明?：相机闪光灯、机器视觉光源。

?4. 设计要点?

• ?电感选择?：根据输入/输出电压、电流纹波计算（如33μH用于24V输入/2A输出）。
• ?输入/输出电容?：推荐低ESR陶瓷电容（如22μF X7R）以减少噪声。
• ?电流检测电阻?：公式为RSENSE = VREF/ILED_FS（VREF=200mV时，2A输出需100mΩ电阻）。

?5. 封装选项?

• ?WSON-8?（2mm×2mm）
• ?HVSSOP-8?（3mm×3mm）
• ?SOT583-8?（2mm×1.2mm）

?6. 典型应用电路?

• ?24V输入/4颗LED串联?：采用TPS922051D2实现模拟调光，效率达90%。
• ?48V输入/12颗LED串联?：TPS922050D1支持20kHz PWM调光，电流精度±3%。

?7. 布局建议?

• 缩短SW引脚走线以降低寄生电感。
• 热焊盘需连接PCB地平面以增强散热。
